Формула / Реферат

Вітроенергоустановка, що містить порожнисту маточину, на якій установлені радіальні лопаті, оснащені отворами конусоподібної форми, які сполучені з порожниною маточини, перетворювач енергії у вигляді повітряної турбіни, установленої в порожнині маточини, яка відрізняється тим, що лопаті розташовані таким чином, що напрямок їх обертання навколо вертикальної осі вітроколеса збігається з напрямком повітряного потоку, в порожнині маточини розміщений електрогенератор, ротор якого консольно установлений на валу робочого колеса турбіни.

Текст

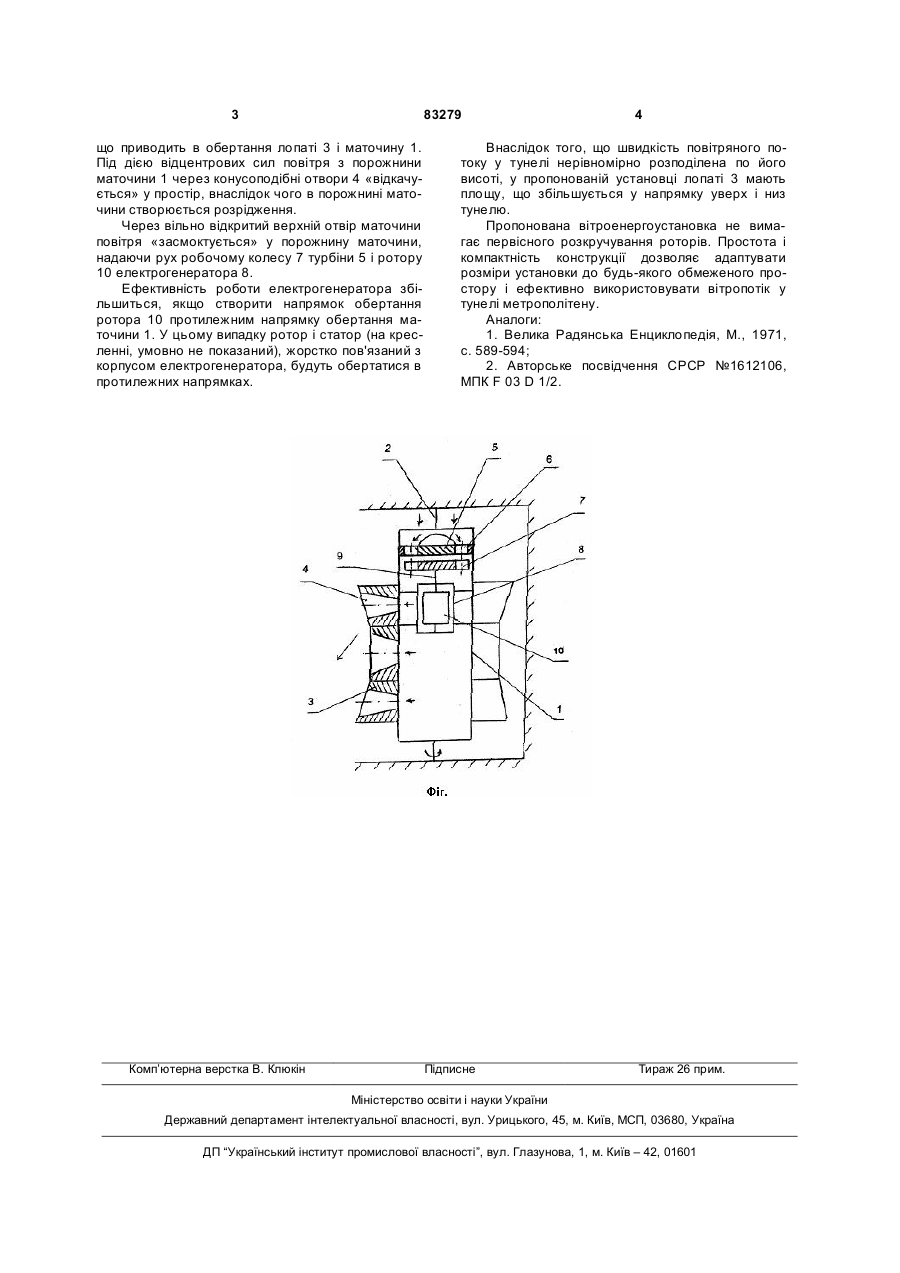

Вітроенергоустановка, що містить порожнисту маточину, на якій установлені радіальні лопаті, оснащені отворами конусоподібної форми, які сполучені з порожниною маточини, перетворювач енергії у вигляді повітряної турбіни, установленої в порожнині маточини, яка відрізняється тим, що лопаті розташовані таким чином, що напрямок їх обертання навколо вертикальної осі вітроколеса збігається з напрямком повітряного потоку, в порожнині маточини розміщений електрогенератор, ротор якого консольно установлений на валу робочого колеса турбіни. (19) (21) a200608217 (22) 21.07.2006 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, UA, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ЛЕУСЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, ВОХМЯНІН ЄВГЕН МИКОЛАЙОВИЧ, UA, КОТЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ", UA (56) SU 1612106, 07.12.1990 US 4508973, 02.04.1985 3 83279 що приводить в обертання лопаті 3 і маточину 1. Під дією відцентрових сил повітря з порожнини маточини 1 через конусоподібні отвори 4 «відкачується» у простір, внаслідок чого в порожнині маточини створюється розрідження. Через вільно відкритий верхній отвір маточини повітря «засмоктується» у порожнину маточини, надаючи рух робочому колесу 7 турбіни 5 і ротору 10 електрогенератора 8. Ефективність роботи електрогенератора збільшиться, якщо створити напрямок обертання ротора 10 протилежним напрямку обертання маточини 1. У цьому випадку ротор і статор (на кресленні, умовно не показаний), жорстко пов'язаний з корпусом електрогенератора, будуть обертатися в протилежних напрямках. Комп’ютерна верстка В. Клюкін 4 Внаслідок того, що швидкість повітряного потоку у тунелі нерівномірно розподілена по його висоті, у пропонованій установці лопаті 3 мають площу, що збільшується у напрямку уверх і низ тунелю. Пропонована вітроенергоустановка не вимагає первісного розкручування роторів. Простота і компактність конструкції дозволяє адаптувати розміри установки до будь-якого обмеженого простору і ефективно використовувати вітропотік у тунелі метрополітену. Аналоги: 1. Велика Радянська Енциклопедія, М., 1971, с. 589-594; 2. Авторське посвідчення СРСР №1612106, МПК F 03 D 1/2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Wind-driven power installation

Автори англійською

Vysotskyi Gennadii Vasyliovych, Kovalchuk Oleksandr Mykolaiovych, Leusenko Anatolii Vasyliovych, Vokhmianin Yevhen Mykolaiovych, Kotenko Anatolii Ivanovych

Назва патенту російською

Ветроэнергоустановка

Автори російською

Высоцкий Геннадий Васильевич, Ковальчук Александр Николаевич, Леусенко Анатолий Васильевич, Вохмянин Евгений Николаевич, Котенко Анатолий Иванович

МПК / Мітки

МПК: F03D 7/00, F03D 3/00

Мітки: вітроенергоустановка
