Спосіб кріплення шланга до оприскувача
Формула / Реферат
Спосіб кріплення шланга до оприскувача, який відрізняється тим, що на штуцер, який подає розчин, надівають шланг, який додатково закріплюють скобою.
Текст

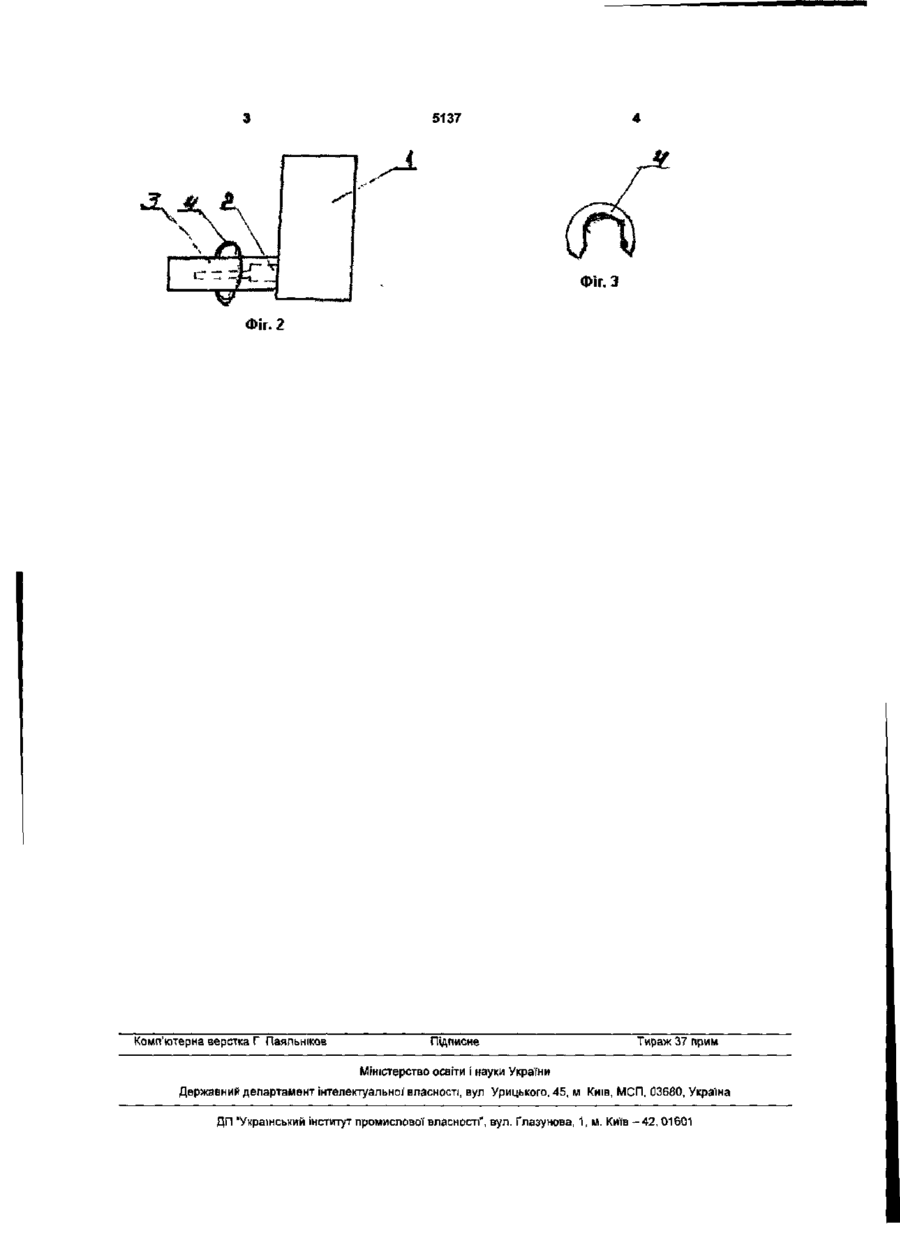

Спосіб кріплення шланга до оприскувача, який відрізняється тим, що на штуцер, який подає розчин, надівають шланг, який додатково закріплюють скобою. Корисна модель відноситься до галузі сільськогосподарського машинобудування і може бути використаний для обприскування сільськогосподарських культур і плодово-ягідних рослин І інших. Відомі способн кріплення шлангів в машинобудуванні. Відомі способи кріплення шлангів в оприскувачах отрутохімікатами Наприклад оприскувач СОЛО 461 на 5 літрів. Недоліком кріплення шлангів в цих оприскувачах є те, що часто шланг 3 спадає з штуцера 2 /див. фіг 1/ і розчин витікає під тиском з оприскувача /ємності/1 Надіти знову шланг /мокрий/ важко. При обприскуванні шланг 3 зачіплюється за рослини і при натягуванні спадає зі штуцера 2. Найбільш близьким до запропонованої корисної моделі є "Спосіб кріплення шланга з штуцером у оприскувачі СОЛО 461 на 5 літрів." Він досягається тим, що шланг 3 вручну надягають на штуцер 2. В основу корисної моделі поставлено задачу розробки такого способу кріплення шланга до штуцера 2, щоб він при натягуванні шланга 3 не спадав зі штуцера 2, фіг. 2. Поставлена задача досягається тим, що в способі кріплення шланга 3 зі штуцером 2 шланг З закріплюється ще скобою 4, фіг. 2 Скобу 4 виготовляють з пружинистої сталі. Фіг 3. На фіг. 1 - показано, де 1 - ємність оприскувача, 2 - штуцер, 3 - шланг. На фіг. 2 показано, де 1 - ємність оприскувача, 2 - штуцер, 3 - шланг, 4 - скоба. На фіг. З показано, де 4 - скоба. Фіг. 1 со 5137 Фіг.З Фіг. 2 Комп'ютерна верстка Г Паяпьніков Підписне Тираж 37 прим Міністерство освіти І науки України Державний департамент інтелектуально/ власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for fixation of a hose to spraying machine
Назва патенту російськоюСпособ крепления шланга к опрыскивателю
МПК / Мітки
МПК: A01B 15/00
Мітки: шланга, кріплення, спосіб, оприскувача
