Захисний пристрій для локалізації вибуху

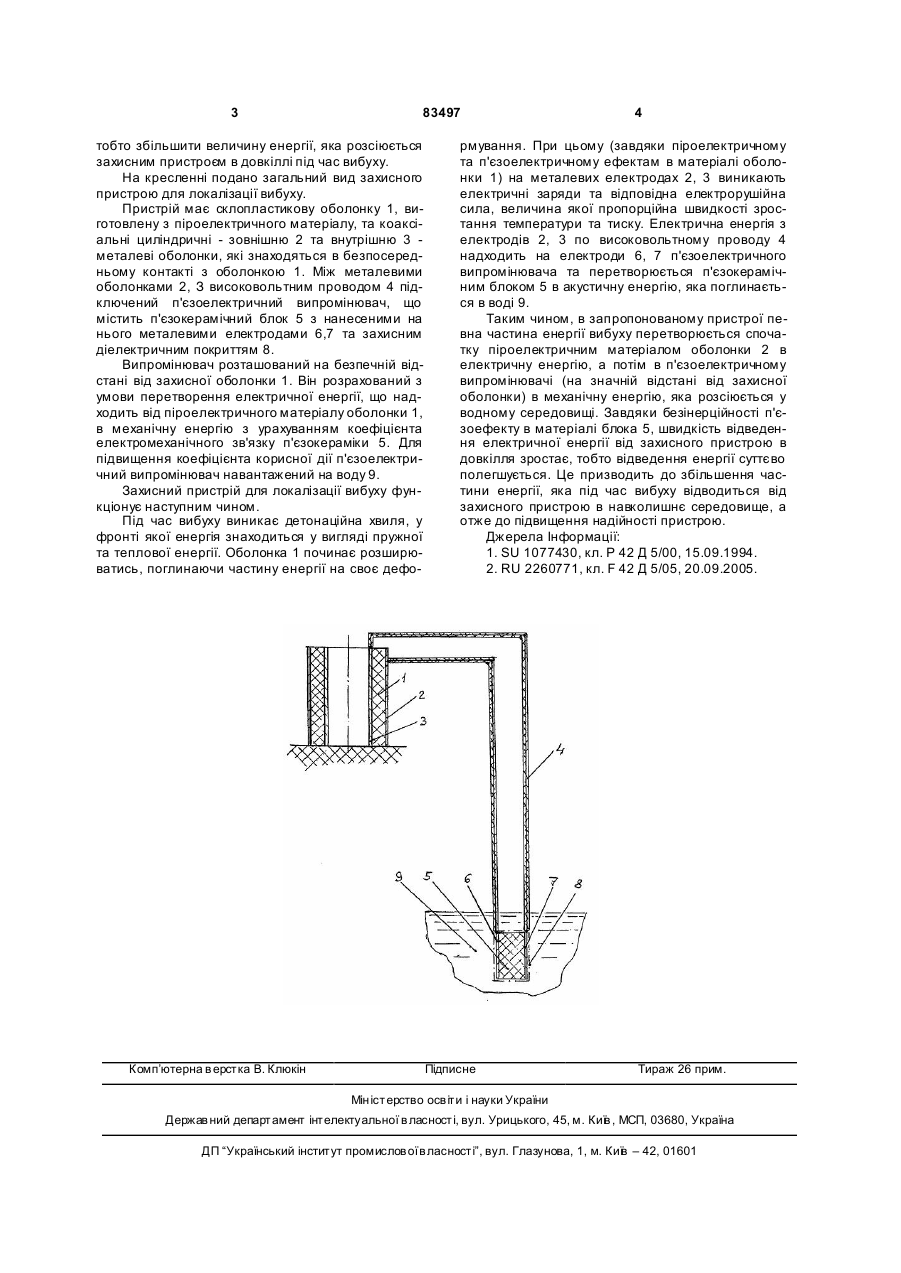

Захисний пристрій для локалізації вибуху, що містить циліндричну склопластикову оболонку, виготовлену з піроелектричного матеріалу, та коаксіально розміщені всередині та зовні неї з безпосереднім контактом металеві оболонки, між якими високовольтним проводом підключений перетворювач електричної енергії, який відрізняється тим, що перетворювач електричної енергії виконаний у вигляді розміщеного в воді п'єзоелектричного випромінювача. (19) (21) a200601196 (22) 07.02.2006 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) ВАМБОЛЬ СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A, МІЩЕНКО ІГОР ВІКТОРОВИЧ, U A, ПЕТРЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA (73) АКАДЕМІЯ ЦИВІЛЬНОГО ЗАХИСТУ УКРАЇНИ, UA (56) RU 2260771, F42D 5/05, 20.09.2005. 3 83497 тобто збільшити величину енергії, яка розсіюється захисним пристроєм в довкіллі під час вибуху. На кресленні подано загальний вид захисного пристрою для локалізації вибуху. Пристрій має склопластикову оболонку 1, виготовлену з піроелектричного матеріалу, та коаксіальні циліндричні - зовнішню 2 та внутрішню 3 металеві оболонки, які знаходяться в безпосередньому контакті з оболонкою 1. Між металевими оболонками 2, З високовольтним проводом 4 підключений п'єзоелектричний випромінювач, що містить п'єзокерамічний блок 5 з нанесеними на нього металевими електродами 6,7 та захисним діелектричним покриттям 8. Випромінювач розташований на безпечній відстані від захисної оболонки 1. Він розрахований з умови перетворення електричної енергії, що надходить від піроелектричного матеріалу оболонки 1, в механічну енергію з урахуванням коефіцієнта електромеханічного зв'язку п'єзокераміки 5. Для підвищення коефіцієнта корисної дії п'єзоелектричний випромінювач навантажений на воду 9. Захисний пристрій для локалізації вибуху функціонує наступним чином. Під час вибуху виникає детонаційна хвиля, у фронті якої енергія знаходиться у вигляді пружної та теплової енергії. Оболонка 1 починає розширюватись, поглинаючи частину енергії на своє дефо Комп’ютерна в ерстка В. Клюкін 4 рмування. При цьому (завдяки піроелектричному та п'єзоелектричному ефектам в матеріалі оболонки 1) на металевих електродах 2, 3 виникають електричні заряди та відповідна електрорушійна сила, величина якої пропорційна швидкості зростання температури та тиску. Електрична енергія з електродів 2, 3 по високовольтному проводу 4 надходить на електроди 6, 7 п'єзоелектричного випромінювача та перетворюється п'єзокерамічним блоком 5 в акустичну енергію, яка поглинається в воді 9. Таким чином, в запропонованому пристрої певна частина енергії вибуху перетворюється спочатку піроелектричним матеріалом оболонки 2 в електричну енергію, а потім в п'єзоелектричному випромінювачі (на значній відстані від захисної оболонки) в механічну енергію, яка розсіюється у водному середовищі. Завдяки безінерційності п'єзоефекту в матеріалі блока 5, швидкість відведення електричної енергії від захисного пристрою в довкілля зростає, тобто відведення енергії суттєво полегшується. Це призводить до збільшення частини енергії, яка під час вибуху відводиться від захисного пристрою в навколишнє середовище, а отже до підвищення надійності пристрою. Джерела Інформації: 1. SU 1077430, кл. Р 42 Д 5/00, 15.09.1994. 2. RU 2260771, кл. F 42 Д 5/05, 20.09.2005. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
