Аеростатичний балон

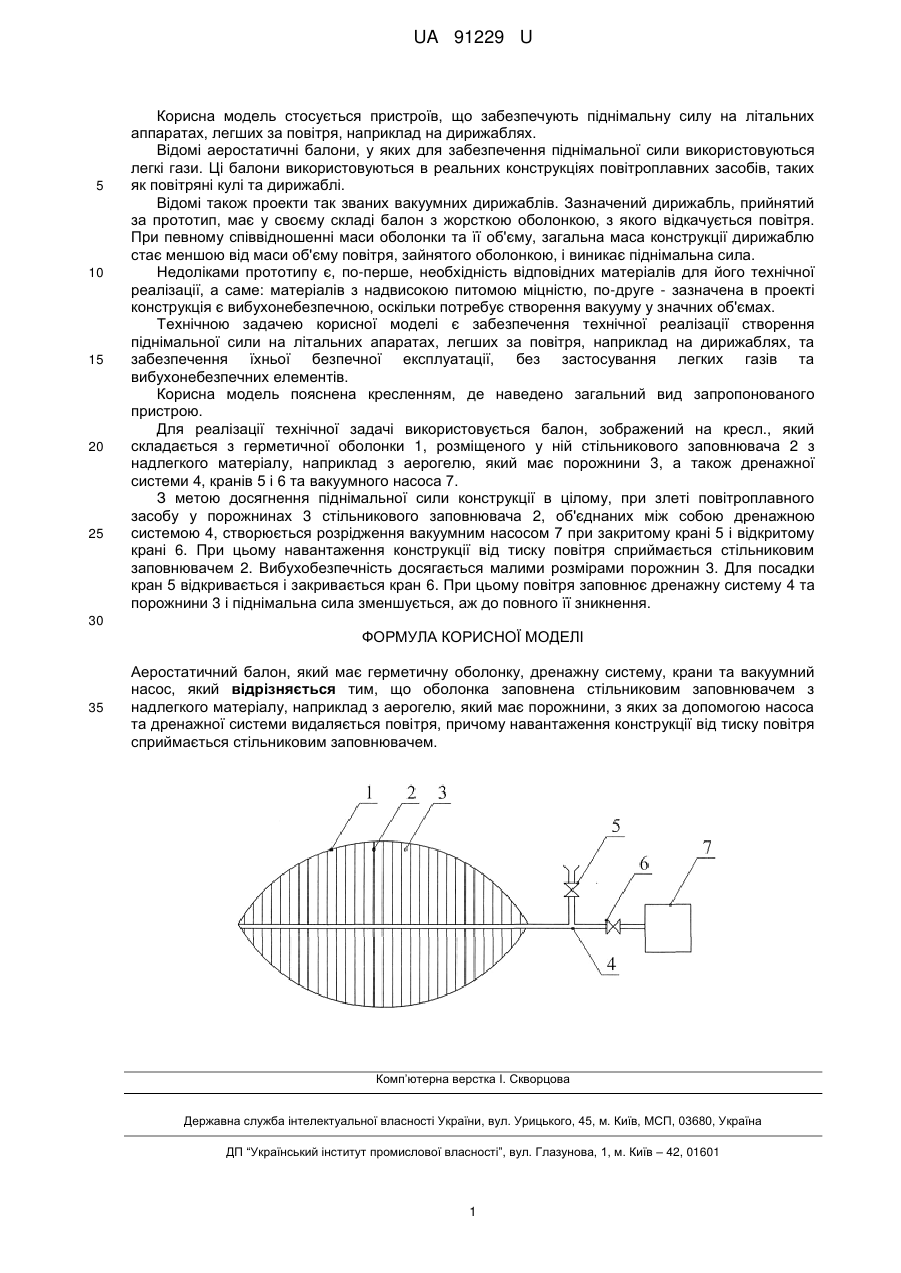

Реферат: UA 91229 U UA 91229 U 5 10 15 20 25 Корисна модель стосується пристроїв, що забезпечують піднімальну силу на літальних аппаратах, легших за повітря, наприклад на дирижаблях. Відомі аеростатичні балони, у яких для забезпечення піднімальної сили використовуються легкі гази. Ці балони використовуються в реальних конструкціях повітроплавних засобів, таких як повітряні кулі та дирижаблі. Відомі також проекти так званих вакуумних дирижаблів. Зазначений дирижабль, прийнятий за прототип, має у своєму складі балон з жорсткою оболонкою, з якого відкачується повітря. При певному співвідношенні маси оболонки та її об'єму, загальна маса конструкції дирижаблю стає меншою від маси об'єму повітря, зайнятого оболонкою, і виникає піднімальна сила. Недоліками прототипу є, по-перше, необхідність відповідних матеріалів для його технічної реалізації, а саме: матеріалів з надвисокою питомою міцністю, по-друге - зазначена в проекті конструкція є вибухонебезпечною, оскільки потребує створення вакууму у значних об'ємах. Технічною задачею корисної моделі є забезпечення технічної реалізації створення піднімальної сили на літальних апаратах, легших за повітря, наприклад на дирижаблях, та забезпечення їхньої безпечної експлуатації, без застосування легких газів та вибухонебезпечних елементів. Корисна модель пояснена кресленням, де наведено загальний вид запропонованого пристрою. Для реалізації технічної задачі використовується балон, зображений на кресл., який складається з герметичної оболонки 1, розміщеного у ній стільникового заповнювача 2 з надлегкого матеріалу, наприклад з аерогелю, який має порожнини 3, а також дренажної системи 4, кранів 5 і 6 та вакуумного насоса 7. З метою досягнення піднімальної сили конструкції в цілому, при злеті повітроплавного засобу у порожнинах 3 стільникового заповнювача 2, об'єднаних між собою дренажною системою 4, створюється розрідження вакуумним насосом 7 при закритому крані 5 і відкритому крані 6. При цьому навантаження конструкції від тиску повітря сприймається стільниковим заповнювачем 2. Вибухобезпечність досягається малими розмірами порожнин 3. Для посадки кран 5 відкривається і закривається кран 6. При цьому повітря заповнює дренажну систему 4 та порожнини 3 і піднімальна сила зменшується, аж до повного її зникнення. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Аеростатичний балон, який має герметичну оболонку, дренажну систему, крани та вакуумний насос, який відрізняється тим, що оболонка заповнена стільниковим заповнювачем з надлегкого матеріалу, наприклад з аерогелю, який має порожнини, з яких за допомогою насоса та дренажної системи видаляється повітря, причому навантаження конструкції від тиску повітря сприймається стільниковим заповнювачем. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
