Теплообмінник

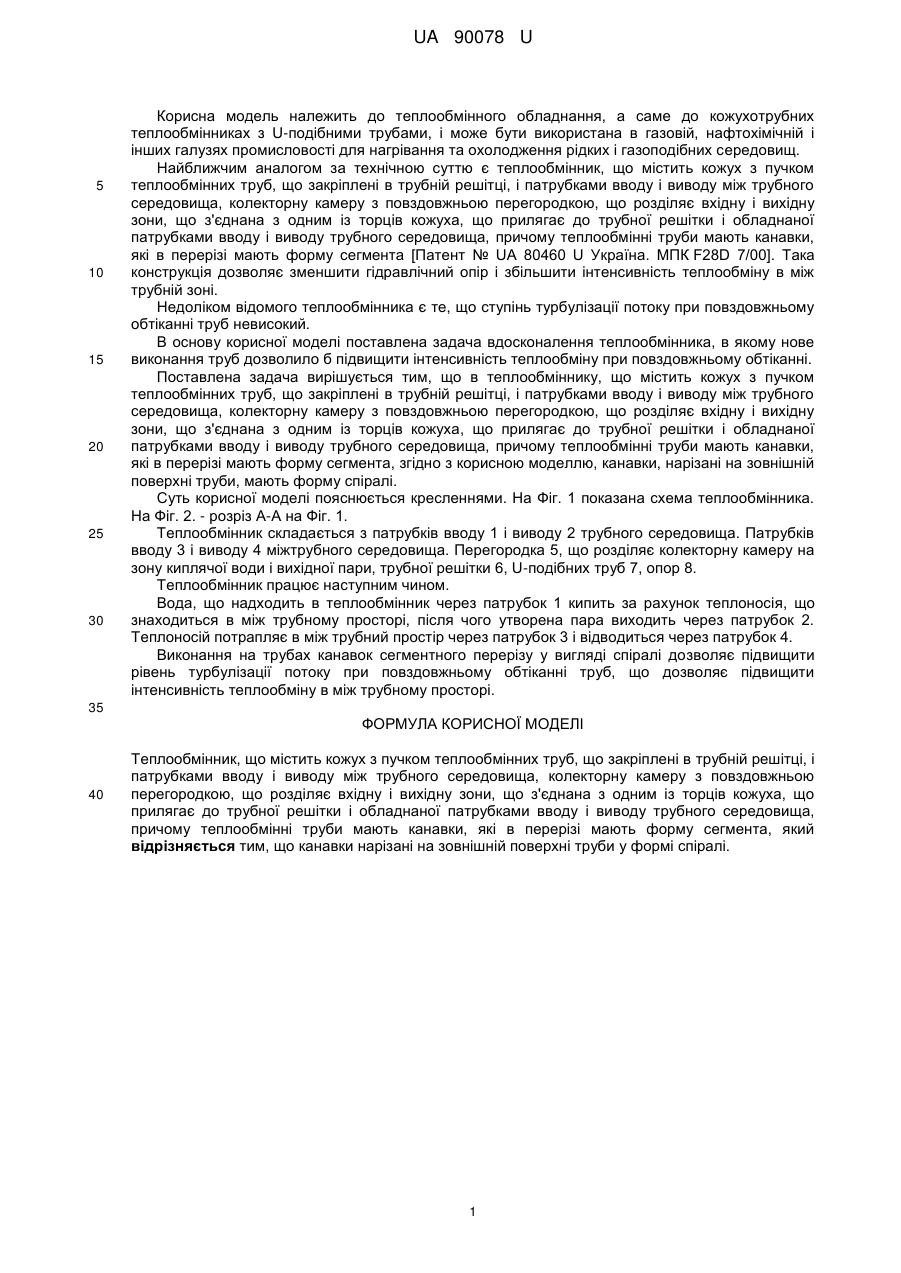

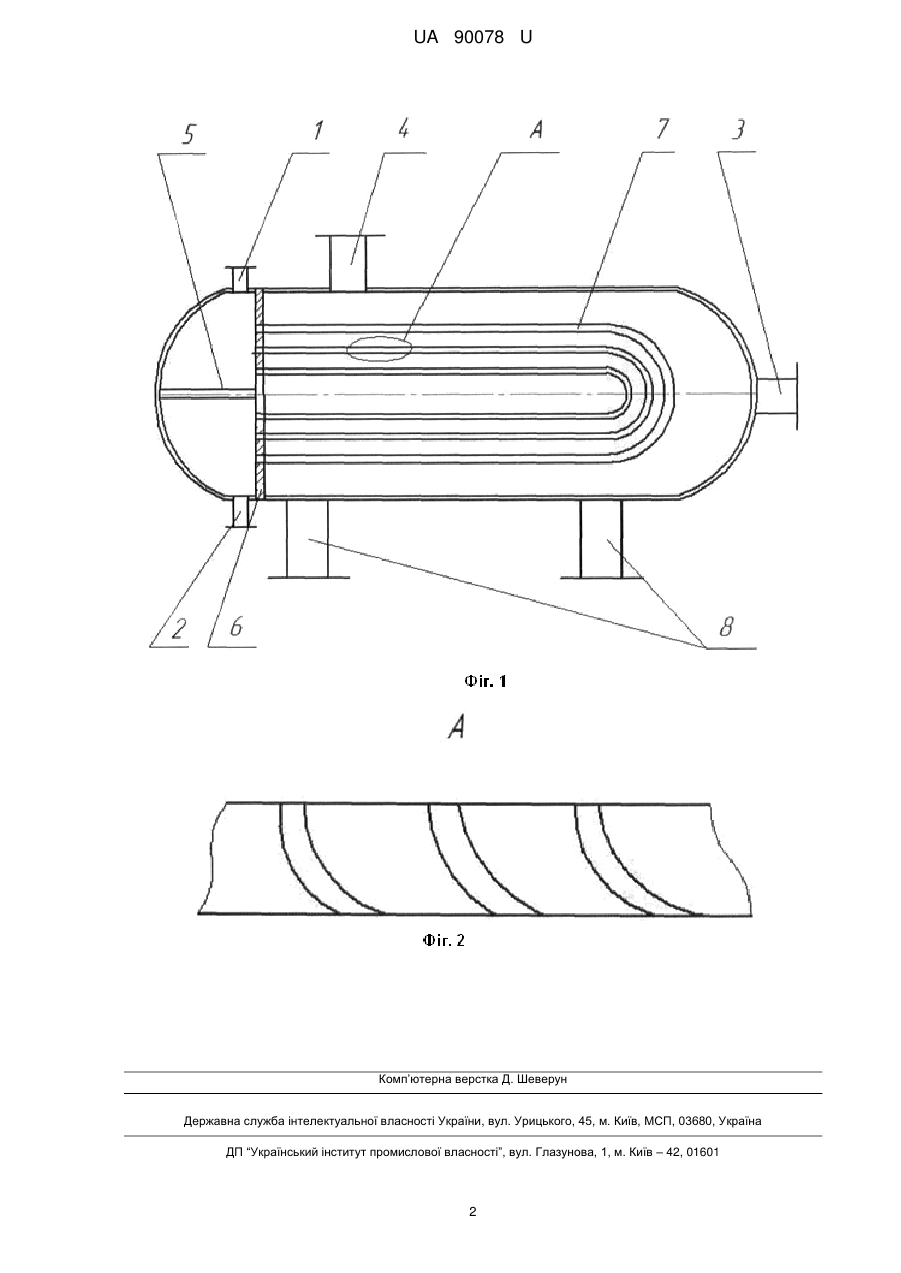

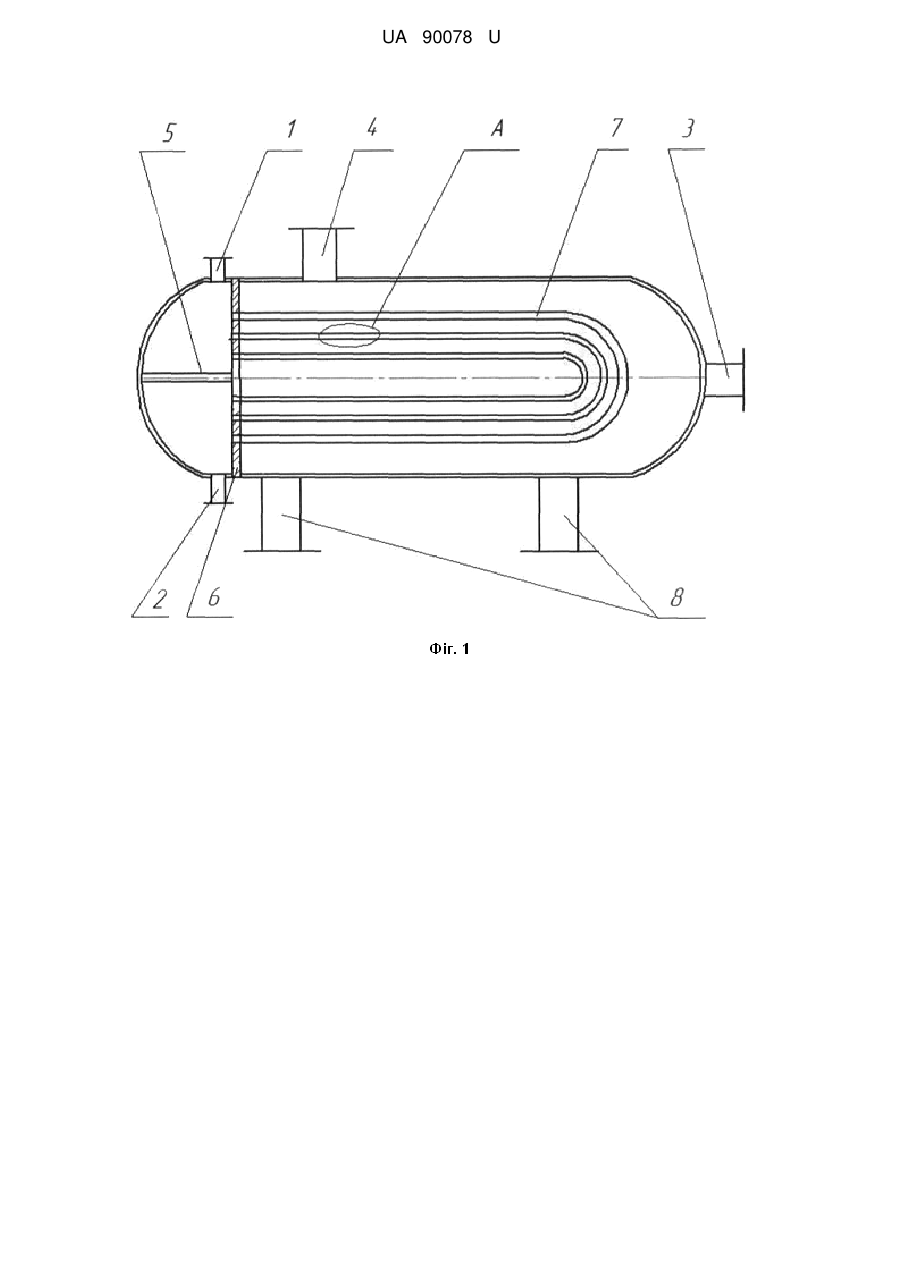

Реферат: Теплообмінник містить кожух з пучком теплообмінних труб, що закріплені в трубній решітці, і патрубками вводу і виводу між трубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуха, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища. Теплообмінні труби мають канавки, які в перерізі мають форму сегмента, нарізані на зовнішній поверхні труби у формі спіралі. UA 90078 U (54) ТЕПЛООБМІННИК UA 90078 U UA 90078 U 5 10 15 20 25 30 Корисна модель належить до теплообмінного обладнання, а саме до кожухотрубних теплообмінниках з U-подібними трубами, і може бути використана в газовій, нафтохімічній і інших галузях промисловості для нагрівання та охолодження рідких і газоподібних середовищ. Найближчим аналогом за технічною суттю є теплообмінник, що містить кожух з пучком теплообмінних труб, що закріплені в трубній решітці, і патрубками вводу і виводу між трубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуха, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища, причому теплообмінні труби мають канавки, які в перерізі мають форму сегмента [Патент № UA 80460 U Україна. МПК F28D 7/00]. Така конструкція дозволяє зменшити гідравлічний опір і збільшити інтенсивність теплообміну в між трубній зоні. Недоліком відомого теплообмінника є те, що ступінь турбулізації потоку при повздовжньому обтіканні труб невисокий. В основу корисної моделі поставлена задача вдосконалення теплообмінника, в якому нове виконання труб дозволило б підвищити інтенсивність теплообміну при повздовжньому обтіканні. Поставлена задача вирішується тим, що в теплообміннику, що містить кожух з пучком теплообмінних труб, що закріплені в трубній решітці, і патрубками вводу і виводу між трубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуха, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища, причому теплообмінні труби мають канавки, які в перерізі мають форму сегмента, згідно з корисною моделлю, канавки, нарізані на зовнішній поверхні труби, мають форму спіралі. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 показана схема теплообмінника. На Фіг. 2. - розріз А-А на Фіг. 1. Теплообмінник складається з патрубків вводу 1 і виводу 2 трубного середовища. Патрубків вводу 3 і виводу 4 міжтрубного середовища. Перегородка 5, що розділяє колекторну камеру на зону киплячої води і вихідної пари, трубної решітки 6, U-подібних труб 7, опор 8. Теплообмінник працює наступним чином. Вода, що надходить в теплообмінник через патрубок 1 кипить за рахунок теплоносія, що знаходиться в між трубному просторі, після чого утворена пара виходить через патрубок 2. Теплоносій потрапляє в між трубний простір через патрубок 3 і відводиться через патрубок 4. Виконання на трубах канавок сегментного перерізу у вигляді спіралі дозволяє підвищити рівень турбулізації потоку при повздовжньому обтіканні труб, що дозволяє підвищити інтенсивність теплообміну в між трубному просторі. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Теплообмінник, що містить кожух з пучком теплообмінних труб, що закріплені в трубній решітці, і патрубками вводу і виводу між трубного середовища, колекторну камеру з повздовжньою перегородкою, що розділяє вхідну і вихідну зони, що з'єднана з одним із торців кожуха, що прилягає до трубної решітки і обладнаної патрубками вводу і виводу трубного середовища, причому теплообмінні труби мають канавки, які в перерізі мають форму сегмента, який відрізняється тим, що канавки нарізані на зовнішній поверхні труби у формі спіралі. 1 UA 90078 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
