Вузол заделки кабеля

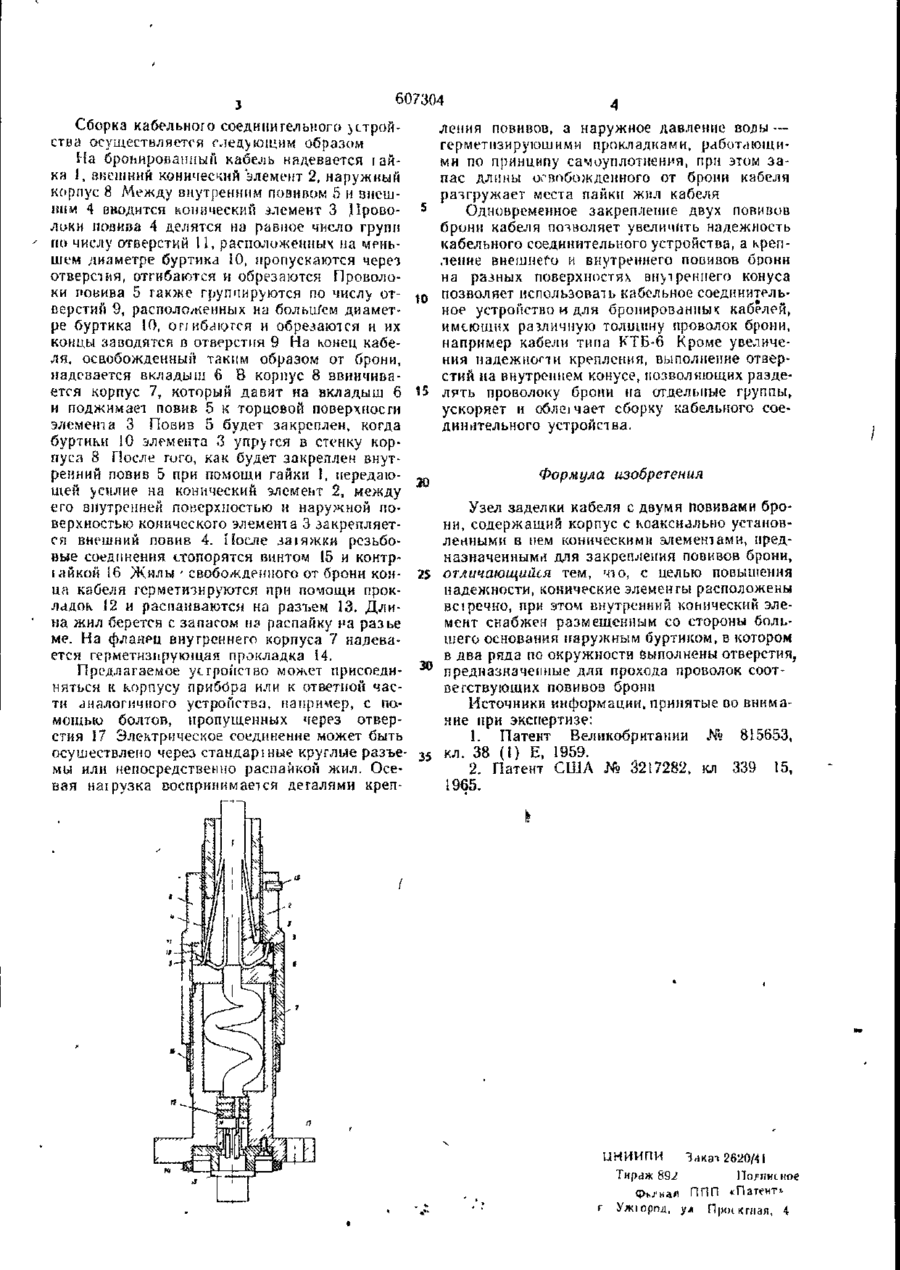

Союз Советски* Со и,нл я ксти ческих (И) 607304 (6!) Дополнительное к авт. свид-ву (22) Заявлено 16.12.76 (21) 2430435/24-07 с присоединением заявки Кв Гссудврстаенный комитет Совета Министров СССР (10 делам изо5ретркий и открытий (23) Приоритет Н 02 G- 15/04 Опубликовано 15.05.78. Бюллетень Дата опубликования описания^.ОЦ. (72) Авторы изобретения (51) М. К л л (53) УДК621.315 (088.8) Ю. В. Комягин и М. И, Иваненко Специальное конструкторское бюро Морского гидрофизического института АН УССР (71) Заявитель ( 5 4 ) УЗЕЛ ЗАДЕЛКИ КАБЕЛЯ 1 Изобретение относится к электротехнике и На чертеже представлено предлагаемое устможет быть использовано при геофизических ройство. работах, связанных с применением бронированных кабелей Устройство состоит из і айки 1, внешнего конического элемента 2, между внутренней поверхИзвестен узел заделки кабеля, содержащий корпус, кольцевой зажимной конус н зажимной 5 ностью которого и внешней поверхностью внутреннего конического элемента 3 закреплены вкладыш, обеспечивающий закрепление брони проволоки внешнего повива 4. Проволока внуткабеля [ I ] . Но это устройство не обеспечивареннего повива 5 закреплена между торцовой ет одновременного крепления двух повивов броповерхностью элемента 3 и вкладыша 6, прини кабеля Известен также узел заделки кабеля с дву- 1 0 жатого к элементу 3 при помощи внутреннего корпуса 7, ввинченного в наружный корпус 8. мя повивами брони, содержащий корпус с коакКонцы проволоки внутреннего повива 5 завесиально установленными в нем коническими дены в отверстие 9 буртика 10, а концы внешэлементами, предназначенными для закрепленего повива 4 завеаены в отверстия 11. Свободния повивов брони [2] ный от брони конец кабеля загерметизирован Однако известное устройство не обеспечивает надежности закрепления при разных диа- 15 при помощи прокладок 12 и жилы его распаяны на стандартный круглый разъем 13. Герметрах повивов брони. метизация кабельЕЮго соединительного устройЦель изобретения — повышение надежства с корпусом прибора или аналогичным устности. ройством осуществляется прокладкой !4. СтоДля достижения поставленной цели конические элементы расположены встречно, при 20 порение резьбооых соединений осуществлено винтом 15 и контргайкой 16. Внутренний корэтом внутренний конический элемент снабжен пус имеет отверстие 17 для крепления к приразмещенным со стороны большего основания бору или аналогичному устройству. Гайка Ї наружным буртиком, в котором в два ряда по может быть выполнена с краями различного раоі.ружностн выполнены отверстия, предназнадиуса закругления в зависимости от длины ченные для прохода проволок соответствующих повивов брони. 25 кабеля и массы прибора 607304 Сборка кабельною соединительного устройства осуществляется следующим образом На бронированный кабель надевается і айка 1, внешний конический элемент 2, наружный корпус 8 Между внутренним повивом 5 и внешним 4 вводится конический элемент 3 Проволоки поаива 4 делятся на равное число групи по числу отверстий 11, расположенных на меньшем диаметре буртика 10, пропускаются через отверстия, отгибаются и обрезаются Проволоки повива 5 также группируются по числу отверстий 9, расположенных на больи/ем диаметре буртика 10, опибаюгся и обрезаются и их концы заводятся в отверстия 9 На конец кабеля, освобожденный таким образом от брони, надевается вкладыш 6 В корпус 8 ввинчивается корпус 7, который давит на вкладыш 6 и поджимает повив 5 к торцовой поверхности элемента 3 Повив 5 будет закреплен, когда буртики 10 элемента 3 упрутся в стенку корпуса 8 После того, как будет закреплен внутренний повив 5 при помощи гайки 1, передающей усилие на конический элемент 2, между его внутренней поверхностью и наружной поверхностью конического элемента 3 закрепляется внешний повив 4. После заіяжки резьбовые соединения стопорятся винтом 15 и контр" гайкой 16 Жилы ' свобождениого от брони конца кабеля герметизируются при помощи прокладок 12 и распаиваются на разъем 13. Длина жил берется с запасом но распайку на разье ме. На фланец внутреннего корпуса 7 надевается герметизирующая прокладка І4. Предлагаемое устройство может присоединяться к корпусу прибора или к ответной части аналогичного устройства, например, с помощью болтов, пропущенных через отверстия 17 Электрическое соединение может быть осуществлено через стандартне круглые разъе мы или непосредственно распайкой жил. Осевая нагрузка воспринимается деталями креп ления повивов, а наружное давление волы — герметизирующими прокладками, работающими по принципу самоуплотнения, при этом запас длины освобожденного от брони кабеля разгружает места пайки жил кабеля Одновременное закрепление двух ПОВИВОЙ брони кабеля позволяет увеличить надежность кабельного соединительного устройства, а крепление внешнего и внутреннего повивов брони на разных поверхностях внутреннего конуса позволяет использовать кабельное соединительto ное устройство и для бронированных кабелей, имеющих различную толщину проволок брони, например кабели типа КТБ-6 Кроме увеличения надеж ногти крепления, выполнение отверстий на внутреннем конусе, позволяющих разде15 лять проволоку брони на отдельные группы, ускоряет и обличает сборку кабельного соединительного устройства. ^ Формула изобретения Узел заделки кабеля с двумя повивами брони, содержащий корпус с коаксиально установленными в нем коническими элементами, предназначенными для закрепления повивов брони, 25 отличающийся тем, что, с целью повышения надежности, конические элементы расположены всіречно, при этом внутренний конический элемент снабжен размещенным со стороны большего основания наружным буртиком, в котором в два ряда по окружности выполнены отверстия, 30 предназначенные для прохода проволок соответствующих повивов брони Источники информации, принятые во внимание при экспертизе: 1. Патент Великобритании № 815653, 35 кл. 38 (І) Е, 1959. 2. Патент США № 3217282, кл 339 15, 1965. ЦНИИПИ г З.ікаі 2620/4І 0>ь;>иал ППП «Патент-, Ужюрпд, уд П|)(нкгная, 4
