Пристрій для утилізації продуктів термічного руйнування важких сплавів

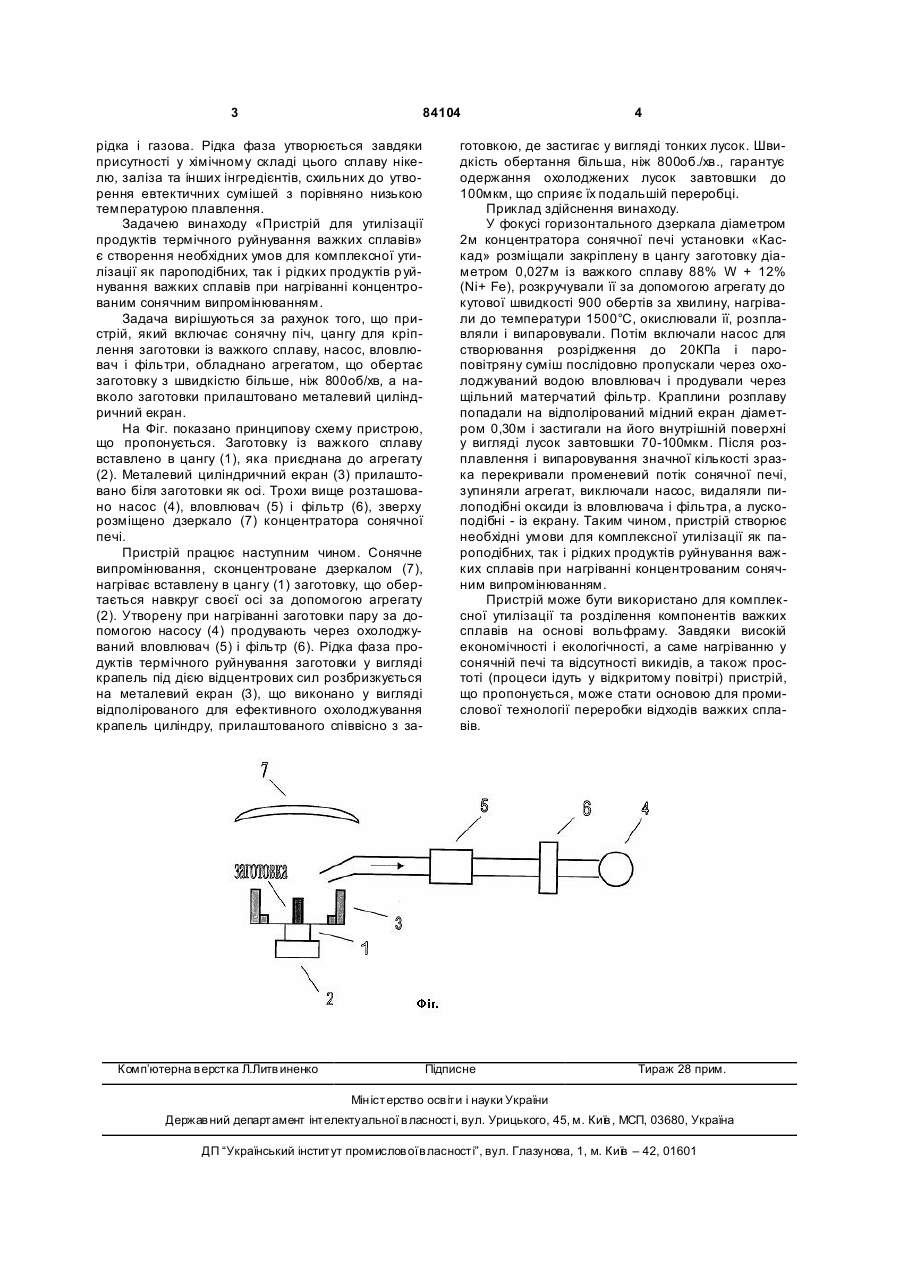

Пристрій для утилізації продуктів термічного руйнування важких сплавів, що включає сонячну піч, цангу для кріплення заготовки із важкого сплаву, насос, вловлювач і фільтри, який відрізняється тим, що його додатково обладнано агрегатом, здатним обертати заготовку з швидкістю більше, ніж 800 об/хв, а навколо заготовки прилаштовано металевий циліндричний екран. (19) (21) a200712359 (22) 07.11.2007 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ПАСІЧНИЙ ВЛАДИСЛАВ ВАСИЛЬОВИЧ, UA, ОСТАПЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, ПАСІЧНА МАРГАРИТА СЕРГІЇВН А, UA, КОРЧЕМНА ВАЛЕРІЯ СЕРГІЇВНА, UA, ЛИТВИНЕНКО ЮРІЙ МИ ХАЙЛОВИЧ, UA (73) ІНСТИТУТ ПРОБЛЕМ МАТЕРІАЛОЗНАВСТВА ІМ. І.М.ФРАНЦЕВИЧА Н АЦІОН АЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA (56) UA 69530 A, 15.09.2004 UA 6550 U, 16.05.2005 UA 76889 C2, 15.09.2006 3 84104 рідка і газова. Рідка фаза утворюється завдяки присутності у хімічному складі цього сплаву нікелю, заліза та інших інгредієнтів, схильних до утворення евтектичних сумішей з порівняно низькою температурою плавлення. Задачею винаходу «Пристрій для утилізації продуктів термічного руйнування важких сплавів» є створення необхідних умов для комплексної утилізації як пароподібних, так і рідких продуктів р уйнування важких сплавів при нагріванні концентрованим сонячним випромінюванням. Задача вирішуються за рахунок того, що пристрій, який включає сонячну піч, цангу для кріплення заготовки із важкого сплаву, насос, вловлювач і фільтри, обладнано агрегатом, що обертає заготовку з швидкістю більше, ніж 800об/хв, а навколо заготовки прилаштовано металевий циліндричний екран. На Фіг. показано принципову схему пристрою, що пропонується. Заготовку із важкого сплаву вставлено в цангу (1), яка приєднана до агрегату (2). Металевий циліндричний екран (3) прилаштовано біля заготовки як осі. Трохи вище розташовано насос (4), вловлювач (5) і фільтр (6), зверху розміщено дзеркало (7) концентратора сонячної печі. Пристрій працює наступним чином. Сонячне випромінювання, сконцентроване дзеркалом (7), нагріває вставлену в цангу (1) заготовку, що обертається навкруг своєї осі за допомогою агрегату (2). Утворену при нагріванні заготовки пару за допомогою насосу (4) продувають через охолоджуваний вловлювач (5) і фільтр (6). Рідка фаза продуктів термічного руйнування заготовки у вигляді крапель під дією відцентрових сил розбризкується на металевий екран (3), що виконано у вигляді відполірованого для ефективного охолоджування крапель циліндру, прилаштованого співвісно з за Комп’ютерна в ерстка Л.Литв иненко 4 готовкою, де застигає у вигляді тонких лусок. Швидкість обертання більша, ніж 800об./хв., гарантує одержання охолоджених лусок завтовшки до 100мкм, що сприяє їх подальшій переробці. Приклад здійснення винаходу. У фокусі горизонтального дзеркала діаметром 2м концентратора сонячної печі установки «Каскад» розміщали закріплену в цангу заготовку діаметром 0,027м із важкого сплаву 88% W + 12% (Ni+ Fe), розкручували її за допомогою агрегату до кутової швидкості 900 обертів за хвилину, нагрівали до температури 1500°С, окислювали її, розплавляли і випаровували. Потім включали насос для створювання розрідження до 20КПа і пароповітряну суміш послідовно пропускали через охолоджуваний водою вловлювач і продували через щільний матерчатий фільтр. Краплини розплаву попадали на відполірований мідний екран діаметром 0,30м і застигали на його внутрішній поверхні у вигляді лусок завтовшки 70-100мкм. Після розплавлення і випаровування значної кількості зразка перекривали променевий потік сонячної печі, зупиняли агрегат, виключали насос, видаляли пилоподібні оксиди із вловлювача і фільтра, а лускоподібні - із екрану. Таким чином, пристрій створює необхідні умови для комплексної утилізації як пароподібних, так і рідких продуктів руйнування важких сплавів при нагріванні концентрованим сонячним випромінюванням. Пристрій може бути використано для комплексної утилізації та розділення компонентів важких сплавів на основі вольфраму. Завдяки високій економічності і екологічності, а саме нагріванню у сонячній печі та відсутності викидів, а також простоті (процеси ідуть у відкритому повітрі) пристрій, що пропонується, може стати основою для промислової технології переробки відходів важких сплавів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
