Спосіб поверхневого гартування сталі
Формула / Реферат
Спосіб поверхневого гартування сталі, що включає циклічний індукційний нагрів осей і їх охолодження, який відрізняється тим, що термоциклювання здійснюють нагріванням поверхневого шару осей до температур (740-760)°С і (850-870)°С з наступним охолодженням відповідно після кожного із трьох циклів до температур (680-700)°С і (800-820)°С, а гартування виконують з температури нагріву (890-910)°С.
Текст

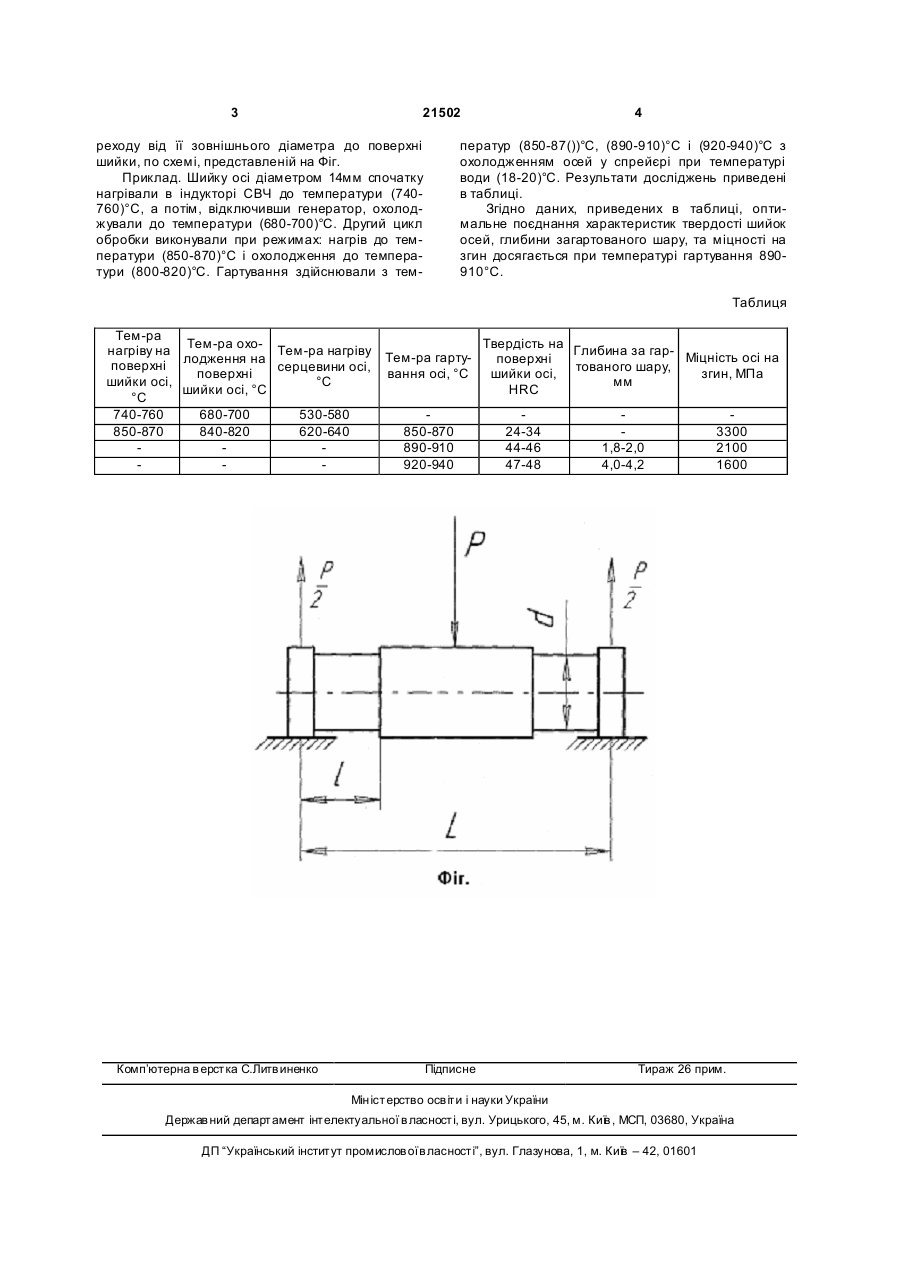

Спосіб поверхневого гартування сталі, що включає циклічний індукційний нагрів осей і їх охо 3 21502 реходу від її зовнішнього діаметра до поверхні шийки, по схемі, представленій на Фіг. Приклад. Шийку осі діаметром 14мм спочатку нагрівали в індукторі СВЧ до температури (740760)°С, а потім, відключивши генератор, охолоджували до температури (680-700)°С. Другий цикл обробки виконували при режимах: нагрів до температури (850-870)°С і охолодження до температури (800-820)°С. Гартування здійснювали з тем 4 ператур (850-87())°С, (890-910)°С і (920-940)°С з охолодженням осей у спрейєрі при температурі води (18-20)°С. Результати досліджень приведені в таблиці. Згідно даних, приведених в таблиці, оптимальне поєднання характеристик твердості шийок осей, глибини загартованого шару, та міцності на згин досягається при температурі гартування 890910°С. Таблиця Тем-ра Тем-ра охонагріву на Тем-ра нагріву лодження на поверхні серцевини осі, поверхні шийки осі, °С шийки осі, °С °С 740-760 680-700 530-580 850-870 840-820 620-640 Комп’ютерна в ерстка C.Литв иненко Тем-ра гартування осі, °С 850-870 890-910 920-940 Твердість на Глибина за гар- Міцність осі на поверхні шийки осі, тованого шару, згин, МПа мм HRC 24-34 44-46 47-48 Підписне 1,8-2,0 4,0-4,2 3300 2100 1600 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for surface steel hardening
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ поверхностной закалки стали
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: C21D 1/78
Мітки: спосіб, поверхневого, сталі, гартування
Код посилання
<a href="https://ua.patents.su/2-21502-sposib-poverkhnevogo-gartuvannya-stali.html" target="_blank" rel="follow" title="База патентів України">Спосіб поверхневого гартування сталі</a>
Спосіб поверхневого гартування гребенів локомотивних і вагонних коліс та пристрій для його здійснення
Номер патенту: 74973
Опубліковано: 15.02.2006
Автори: Сааков Олександр Герасимович, Сааков Валентин Олександрович
МПК: C21D 1/09, C21D 9/34, C21D 1/06
Мітки: локомотивних, вагонних, спосіб, пристрій, коліс, гартування, поверхневого, здійснення, гребенів
Формула / Реферат:
1. Спосіб поверхневого гартування гребенів локомотивних і вагонних коліс, що включає нагрівання їх поверхні високотемпературним струменем до температури 0,7-0,95 від температури плавлення матеріалу колеса, що рухається назустріч струменю, з плавним підвищенням щільності теплового потоку від високотемпературного струменя до поверхні колеса, що нагрівається, наступну теплову обробку вказаного матеріалу і його охолодження, який відрізняється...
Спосіб гартування сталей
Номер патенту: 56189
Опубліковано: 15.05.2003
Автор: Кобаско Микола Іванович
Мітки: сталей, спосіб, гартування
Формула / Реферат:
Спосіб гартування сталей, що містить нагрів, інтенсивне охолодження до моменту виникнення максимальних стискуючих напруг на поверхні, ізотермічну витримку та відпуск, який відрізняється тим, що інтенсивне охолодження проводять шляхом організації циркуляції охолоджуючого середовища зі швидкістю, яку визначають використовуючи нерівність, що забезпечує відсутність бульбашкового кипіння:
Спосіб термічної обробки сталі
Номер патенту: 76658
Опубліковано: 15.08.2006
Автори: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Зазимко Оксана Володимирівна, Опальчук Андрій Савович, Лопатько Костянтин Георгійович
МПК: C21D 1/78
Мітки: обробки, термічної, спосіб, сталі
Формула / Реферат:
Спосіб термічної обробки сталі, що включає термоциклювання, гартування і відпуск, який відрізняється тим, що термоциклювання проводять триразовим нагрівом сталі відповідно до температур 250, 450, 650°С з охолодженням у воді після кожного циклу, а в подальшому здійснюють нагрів до температури вище точки Ас3 на 30-50°С з наступним охолодженням на повітрі, а потім виконують гартування з нагрівом до температури вище точки Ас3 на 30-50°С і відпуск...
Спосіб термічної обробки молольних куль зі сталі
Номер патенту: 34291
Опубліковано: 15.07.2003
Автор: Зелікович Олександр Якович
МПК: C21D 9/36, B21H 1/00, C21D 1/18
Мітки: куль, сталі, спосіб, обробки, молольних, термічної
Формула / Реферат:
Спосіб термічної обробки молольних куль зі сталі, що містить прокатування, післядеформаційне підстуджування на повітрі, гартування і самовідпуск, який відрізняється тим, що гартування починають виконувати після підстуджування на повітрі доевтектоїдної сталі при температурі від Аr3 до температури нижче Аr3 на 30°С, заевтектоїдної сталі - при температурі від Аr1 до температури нижче Аr1 на 30°С .
Спосіб термообробки швидкорізальної сталі
Номер патенту: 51139
Опубліковано: 15.11.2002
Автор: Малінов Леонід Соломонович
МПК: C21D 1/18
Мітки: сталі, швидкорізальної, термообробки, спосіб
Формула / Реферат:
Спосіб термообробки швидкорізальної сталі, який включає об'ємне і наступне гартування поверхні з використанням джерел концентрованої енергії, який відрізняється тим, що об'ємне гартування проводять при температурі 1150-1180°С.
Попередній патент: Аморфний аквааміноорто-пірофосфат нікелю(іі)-цинку
Наступний патент: Пристрій для визначення міцності клеєного з’єднання на відрив облицювальних матеріалів
Випадковий патент: Селективний модульний конденсатор
