Стержнетримач стержневого апарата зовнішньої фіксації

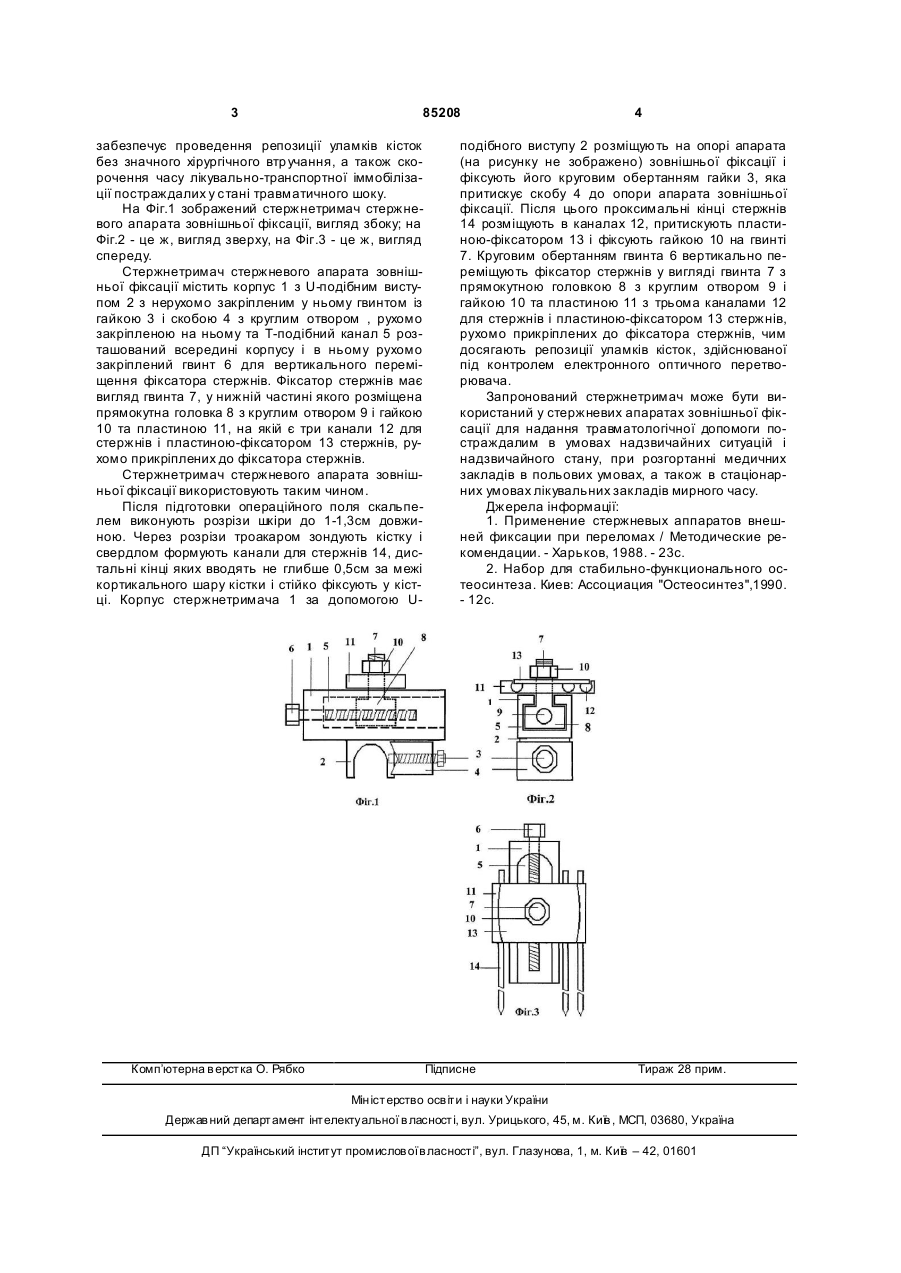

Стержнетримач стержневого апарата зовнішньої фіксації, що містить корпус, який відрізняється тим, що корпус додатково містить Uподібний виступ з нерухомо закріпленим у ньому гвинтом із гайкою і скобою з круглим отвором, рухомо закріпленою на ньому, та Т-подібний канал всередині корпусу з р ухомо закріпленими у каналі гвинтом для вертикального переміщення фіксатора стержнів і фіксатором стержнів у вигляді гвинта з прямокутною головкою з круглим отвором і гайкою та пластиною з трьома каналами для стержнів і пластиною-фіксатором стержнів, рухомо прикріплених до фіксатора стержнів. Винахід відноситься до медичної техніки, а саме до апаратів для остеосинтезу переломів кісток. Відомий стержнетримач апарата для функціонального остеосинтезу, який містить корпус з двома круглими отворами - один для закріплення стержнетримача на зовнішній циліндричній опорі, другий - для стержня і болта з гайкою для закріплення стержня обтискуванням частиною корпусу стержнетримача [1]. Проте цей стержнетримач не дозволяє змінювати положення стержня у стержнетримачі для дистракції та репозиції уламків кісток, потребує значного хірургічного втручання і значних затрат часу для лікувально-транспортної іммобілізації переломів кісток. Прототипом вибраний стержнетримач для апарата зовнішньої фіксації, який містить корпус з двома отворами, один з яких має круглу форму і призначений для закріплення стержнетримача на циліндричній опорі, а другий - овальнопродовгувату форму з болтом і гайкою для закріплення стержня [2]. Вказаний стержнетримач дозволяє змінювати положення стержня в стержнетримачі в межах овально-продовгуватого отвору. Проте він не до зволяє проводити репозицію уламків кісток без хірургічного втр учання і значних затрат часу. В основу винаходу поставлене завдання шляхом зміни конструкції стержнетримача забезпечити проведення репозиції уламків кісток без значного хір ургічного втр учання і скоротити час лікувально-транспортної іммобілізації постраждалих у стані травматичного шоку. Поставлене завдання вирішується тим, що стержнетримач стержневого апарата зовнішньої фіксації, який містить корпус, згідно з винаходом, корпус додатково містить U-подібний виступ з нерухомо закріпленим у ньому гвинтом із гайкою і скобою з круглим отвором, рухомо закріпленою на ньому, та Т-подібний канал всередині корпусу з рухомо закріпленими у каналі гвинтом для вертикального переміщення фіксатора стержнів і фіксатором стержнів у вигляді гвинта з прямокутною головкою з круглим отвором і гайкою та пластиною з трьома каналами для стержнів і пластиноюфіксатором стержнів, рухомо прикріплених до фіксатора стержнів. Наявність у корпусі стержнетримача Uподібного виступ у з гвинтом і скобою та Тподібного каналу всередині корпусу з гвинтом для вертикального переміщення фіксатора стержнів (19) UA (11) 85208 (13) C2 (21) a200607078 (22) 26.06.2006 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ЛОМНИЦЬКИЙ ОРЕСТ ЯРОСЛАВОВИЧ, UA, ФІЛЬ ЮРІЙ ЯРОСЛАВОВИЧ, U A, ФІЛЬ АНДРІАН ЮРІЄВИЧ, UA, КОЗОПАС ВІКТОР СТЕПАНОВИЧ, UA, ДУБРАВСЬКИЙ ВІНЦЕНТІЙ АНТОНОВИЧ, UA, ОЛІЙНИК АННА ПЕТРІВН А, U A (73) ЛОМНИЦЬКИЙ ОРЕСТ ЯРОСЛАВОВИЧ, UA, ФІЛЬ ЮРІЙ ЯРОСЛАВОВИЧ, U A, ФІЛЬ АНДРІАН ЮРІЄВИЧ, UA, КОЗОПАС ВІКТОР СТЕПАНОВИЧ, UA, ДУБРАВСЬКИЙ ВІНЦЕНТІЙ АНТОНОВИЧ, UA, ОЛІЙНИК АННА ПЕТРІВН А, U A (56) DE A1 3531762 30.04.86 3 85208 забезпечує проведення репозиції уламків кісток без значного хірургічного втр учання, а також скорочення часу лікувально-транспортної іммобілізації постраждалих у стані травматичного шоку. На Фіг.1 зображений стержнетримач стержневого апарата зовнішньої фіксації, вигляд збоку; на Фіг.2 - це ж, вигляд зверху, на Фіг.3 - це ж, вигляд спереду. Стержнетримач стержневого апарата зовнішньої фіксації містить корпус 1 з U-подібним виступом 2 з нерухомо закріпленим у ньому гвинтом із гайкою 3 і скобою 4 з круглим отвором , рухомо закріпленою на ньому та Т-подібний канал 5 розташований всередині корпусу і в ньому рухомо закріплений гвинт 6 для вертикального переміщення фіксатора стержнів. Фіксатор стержнів має вигляд гвинта 7, у нижній частині якого розміщена прямокутна головка 8 з круглим отвором 9 і гайкою 10 та пластиною 11, на якій є три канали 12 для стержнів і пластиною-фіксатором 13 стержнів, рухомо прикріплених до фіксатора стержнів. Стержнетримач стержневого апарата зовнішньої фіксації використовують таким чином. Після підготовки операційного поля скальпелем виконують розрізи шкіри до 1-1,3см довжиною. Через розрізи троакаром зондують кістку і свердлом формують канали для стержнів 14, дистальні кінці яких вводять не глибше 0,5см за межі кортикального шару кістки і стійко фіксують у кістці. Корпус стержнетримача 1 за допомогою U Комп’ютерна в ерстка О. Рябко 4 подібного виступу 2 розміщують на опорі апарата (на рисунку не зображено) зовнішньої фіксації і фіксують його круговим обертанням гайки 3, яка притискує скобу 4 до опори апарата зовнішньої фіксації. Після цього проксимальні кінці стержнів 14 розміщують в каналах 12, притискують пластиною-фіксатором 13 і фіксують гайкою 10 на гвинті 7. Круговим обертанням гвинта 6 вертикально переміщують фіксатор стержнів у вигляді гвинта 7 з прямокутною головкою 8 з круглим отвором 9 і гайкою 10 та пластиною 11 з трьома каналами 12 для стержнів і пластиною-фіксатором 13 стержнів, рухомо прикріплених до фіксатора стержнів, чим досягають репозиції уламків кісток, здійснюваної під контролем електронного оптичного перетворювача. Запронований стержнетримач може бути використаний у стержневих апаратах зовнішньої фіксації для надання травматологічної допомоги постраждалим в умовах надзвичайних ситуацій і надзвичайного стану, при розгортанні медичних закладів в польових умовах, а також в стаціонарних умовах лікувальних закладів мирного часу. Джерела інформації: 1. Применение стержневых аппаратов внешней фиксации при переломах / Методические рекомендации. - Харьков, 1988. - 23с. 2. Набор для стабильно-функционального остеосинтеза. Киев: Ассоциация "Остеосинтез",1990. - 12с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
