Дверний замок

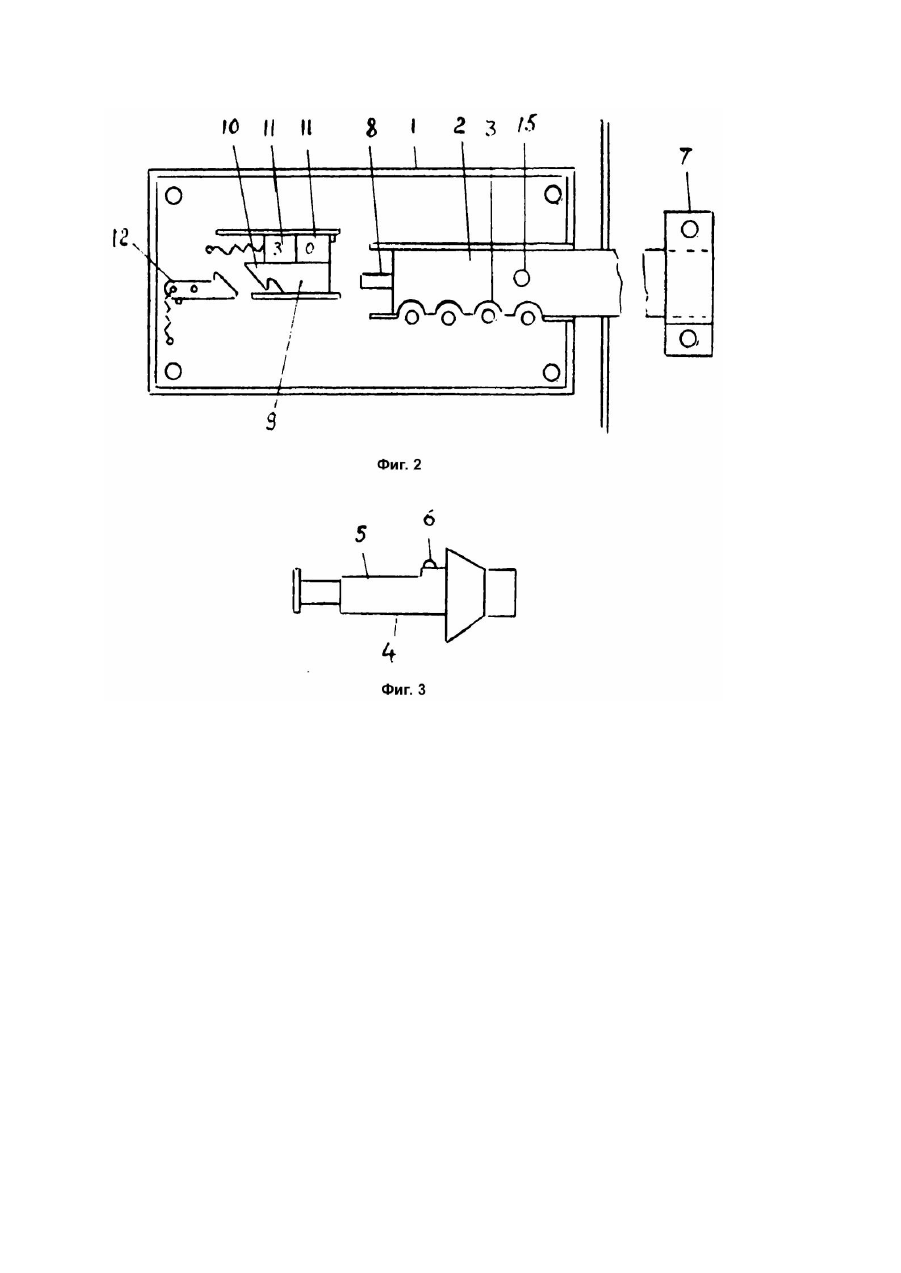

Изобретение относится к скобяным изделиям, в частности к запирающим устройствам и может быть использовано для запирания дверей баз, складов, гаражей, амбаров и других объектов хранения материальных ценностей. Известен дверной замок Бондарева (А.с. СССР №983242, кл. E05B35/12, 1982), содержащий размещенные в полом корпусе параллельно два ригеля с выемками на боковой поверхности и с впадинами для основного ключа, и блокирующие шти фты с лысками, установленные в выемках ригеля, замок снабжен установленными в корпусе поворотными осями и закрепленными на них попарно секретными задержками, при этом в корпусе закреплено ограждение для задержек. Недостатком известного замка является отсутствие индикации несанкционированного вскрытия, а следовательно, информации о возможном доступе к охраняемому объекту посторонних лиц. В основу изобретения поставлена задача усовершенствования дверного замка в котором включено средство обнаружения несанкционированного вскрытия. Этим обеспечивается технический результат информация об открывании замка посторонними лицами, а следовательно, о возможном доступе их к охраняемому объекту, и за счет этого определяются потребительские свойства повышается надежность хранения материальных ценностей. Поставленная задача решается тем, что в дверном замке содержащем размещенные в полом корпусе ригель с выемками на боковой поверхности и блокирующие шти фты с лысками, установленные в выемках ригеля, согласно изобретению, замок снабжен индикатором, включающим подпружиненный ползун с выступом и метками, установленный с возможностью взаимодействия с ригелем, подпружиненную защелку, и ключ для взаимодействия с защелкой, при этом в корпусе выполнено окно для визуальной регистрации меток ползуна. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что замок снабжен индикатором, включающим подпружиненный ползун с выступом и метками, установленный с возможностью взаимодействия с ригелем, подпружиненную защелку, взаимодействующую с выступом ползуна, и ключ для взаимодействия с защелкой, при этом в корпусе выполнено окно для визуальной регистрации меток ползуна. Этим обеспечивается технический результат информация об открывании замка посторонними лицами, а следовательно о возможном доступе их к охраняемому объекту, и за счет этого определяются потребительские свойства повышается надежность хранения материальных ценностей. Описание поясняется чертежами: На фиг.1 показан дверной замок; на фиг.2 замок в разрезе; на фиг.3 - блокирующий штифт. Дверной замок содержит, пустотелый корпус 1, размещенные в полом корпусе ригель 2 с выемками 3 на боковой поверхности и блокирующие шти фты 4 с лысками 5 (фиг.3), установленные в выемках ригеля. Блокирующие шти фты 4 включают подпружиненные фиксаторы 6. Ригель 2 взаимодействует с скобой 7, а с др угого его торца закреплен толкатель 8 для взаимодействия с подпружиненным ползуном 9 с выступом 10 и метками 11, установленный с возможностью взаимодействия с ригелем 2, подпружиненную защелку 12, взаимодействующую с выступом 10 ползуна 9, и ключ (не показан) для взаимодействия с защелкой 12. В корпусе 1 имеется отверстие 13 (фиг.1) для ввода бородки ключа и окно 14 для визуальной регистрации меток 11 (фиг.2) ползуна 9. Ригель 2 в разблокированном положении имеет возможность перемещения с помощью ручки 15. Дверной замок работает следующим образом: для запирания перемещают ригель 2 в положение "Закрыто", т.е. вводят его с помощью ручки 15 в скобу 7 и сбивают под поворотом блокирующи х шти фтов 4 на произвольный угол. При этом их цилиндрический участок входит в выемки 3 и блокирует ригель. Для установки регистрации вставляют ключ в отверстие 13 и воздействуют на защелку 12, которая выходит из взаимодействия с ползуном 9, освобождая его. Под воздействием пружины ползун 9 переместится, и напротив окна 14 корпуса 1 установится метка 11, сигнализирующая о том, что замок запломбирован. Для отпирания, набирают код замка поворотом блокирующи х шти фтов 4 в положение, при котором лыски 5 обращены к ригелю, что позволяет их открыть. При перемещении ригель 2 воздействует на ползун 9 посредством толкателя 8, при этом защелка 12, взаимодействуя с ползуном 9 фиксирует его во взведенном положении. Причем, этому положению соответствует другая метка 11 в окне 14, сигнализирующая, что замок открыт. При последующем запирании ползун останется •во взведенном положении и сбросить его в положение "Закрыто" можно лишь при помощи ключа. Таким образом, всякое перемещение ригеля в направлении отпирания приводит к изменению положения ползуна и его фиксации, что сигнализирует об имевшем место несанкционированном отпирании замка, а следовательно возможный доступ к охраняемому объекту.
