Пальовий фундамент

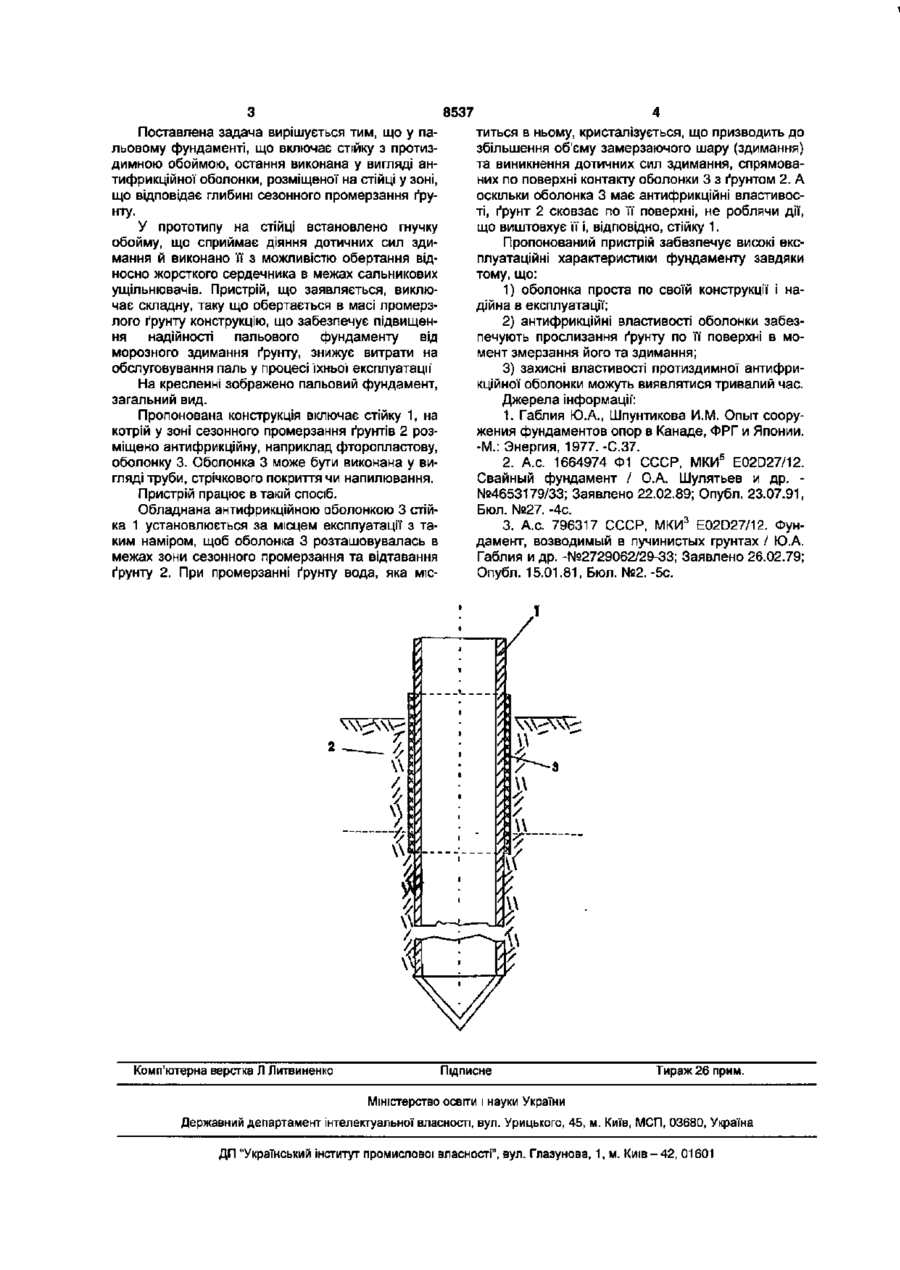

Пальовий фундамент, який зводиться у здимних ґрунтах, що включає стійку з протиздимною обоймою, який відрізняється тим, що обойму виконано у вигляді антифрикційної оболонки, розміщеної на стійці в зоні, що відповідає глибині сезонного промерзання ґрунту. Передбачувана корисна модель відноситься до будівництва, зокрема, до спорудження фундаментів у багаторічномерзлих та сезоннопромерзаючих ґрунтах. Відомий пальовий фундамент [1], що включає стійку з розміщеною на неї порожнистою металевою муфтою з ущільненням внизу, заповненою антикрюгенною сполукою. Недолік даного фундаменту полягає в тім, що захисна металева муфта, що охороняє стійку від змерзання з ґрунтом, може виконувати свої функції протягом обмеженого терміну. Після зсуву муфти на певну величину при здиманні сезоннопромерзаючого шару, частина стійки, що оголилася, змерзається з ґрунтом і під дією дотичних сил піднімається вгору, втрачаючи, таким чином, несучу здатність. Відомий пальовий фундамент [2], що включає ростверк із жорстко прикріпленими до нього палями, до нижньої крайки котрого прикріплений по периметру і заглиблений у щілину, що утворилася у ґрунті, жорсткий каркас з натягнутими на нього двома шарами морозостійкого, еластичного ізолюючого матеріалу, між якими розташований шар непромерзаючого мастильного матеріалу. Недоліком цього фундаменту є конструкційна і технологічна складність, що зумовлена необхідністю улаштування додаткової щілини в ґрунті шириною 5-10см на глибину його сезонного промерзання, а також недовговічність і низька надійність захисту від впливу дотичних сил морозного здимання ґрунту. Найбільш близьким до передбачуваної корисної моделі за технічною суттю і результатом, що досягається, є фундамент, який зводиться у здимних ґрунтах [3], що включає стійку з установленою на неї протиздимною гнучкою обоймою, в якій з метою підвищення довговічності та надійності захисту від діяння дотичних сил здимання ґрунту протиздимну обойму виконано складеною з розміщених одна усередині іншої замкнених овальних у подовжньому перерізі гнучких оболонок, гнучкого сердечника, котрий має форму порожнини внутрішньої оболонки та розташований в ній, а також жорсткої кришки з центральним наскрізним отвором під стійку і сальниковим ущільником, причому проміжок між оболонками заповнений холодоагентом. При промерзанні ґрунт змерзається зі стінкою зовнішньої гнучкої овальної у поперечному перерізі оболонки й у процесі здимання, під діянням дотичних сил, переміщає її нагору. Досягнувши земної поверхні, зовнішня сторона гнучкої оболонки відокремлюється від ґрунту й, обгинавши торець сердечника, переходить на зовнішню сторону і починає переміщатися уздовж палі донизу. Гнучка оболонка безупинно переміщається і сприймає діяння дотичних сил морозного здимання. Однак даний пристрій є конструкційно та технологічно складним. У природних умовах абразивні частинки ґрунту, потрапляючи у порожнину обертання між сальником і гнучкою обоймою, можуть призвести до ЇЇ заклинювання чи прориву. В основу цієї пропонованої корисної моделі покладено задачу створення пальового фундаменту, в якому за рахунок виконання протиздимної обойми у вигляді антифрикційної оболонки, розміщеної на стійці у зоні, що відповідає глибині сезонного промерзання ґрунту, забезпечується технічний результат - підвищення довговічності та надійності пальового фундаменту від діяння дотичних сил морозного здимання ґрунту. СО СО о> 8537 Поставлена задача вирішується тим, що у пальовому фундаменті, що включає стійку з протиздимною обоймою, остання виконана у вигляді антифрикційної оболонки, розміщеної на стійці у зоні, що відповідає глибині сезонного промерзання ґрунту. У прототипу на стійці встановлено гнучку обойму, що сприймає діяння дотичних сил здимання й виконано її з можливістю обертання відносно жорсткого сердечника в межах сальникових ущільнювачів. Пристрій, що заявляється, виключає складну, таку що обертається в масі промерзлого ґрунту конструкцію, що забезпечує підвищення надійності пальового фундаменту від морозного здимання ґрунту, знижує витрати на обслуговування паль у процесі їхньої експлуатації' На кресленні зображено пальовий фундамент, загальний вид. Пропонована конструкція включає стійку 1, на котрій у зоні сезонного промерзання ґрунтів 2 розміщено антифрикційну, наприклад фторопластову, оболонку 3. Оболонка 3 може бути виконана у вигляді труби, стрічкового покриття чи напилювання. Пристрій працює в такій спосіб. Обладнана антифрикційною оболонкою 3 стійка 1 установлюється за місцем експлуатації з таким наміром, щоб оболонка 3 розташовувалась в межах зони сезонного промерзання та відтавання ґрунту 2. При промерзанні ґрунту вода, яка міс Комп'ютерна верстка Л Литвиненко титься в ньому, кристалізується, що призводить до збільшення об'єму замерзаючого шару (здимання) та виникнення дотичних сил здимання, спрямованих по поверхні контакту оболонки 3 з ґрунтом 2. А оскільки оболонка 3 має антифрикційні властивості, ґрунт 2 сковзає по її поверхні, не роблячи дії, що виштовхує її І, відповідно, стійку 1. Пропонований пристрій забезпечує високі експлуатаційні характеристики фундаменту завдяки тому, що: 1) оболонка проста по своїй конструкції і надійна в експлуатації; 2) антифрикційні властивості оболонки забезпечують прослизання ґрунту по її поверхні в момент змерзання його та здимання; 3) захисні властивості протиздимної антифрикційної оболонки можуть виявлятися тривалий час. Джерела інформації*: 1. Габлия Ю.А., Шпунтикова И.М. Опыт сооружения фундаментов опор в Канаде, ФРГ и Японии. -М.: Энергия, 1977. -С.37. 2. А.с. 1664974 Ф1 СССР, МКИ 5 E02D27/12. Свайный фундамент / О.А. Шулятьев и др. №4653179/33; Заявлено 22.02.89; Опубл. 23.07.91, Бюл. №27. -4с. 3. А.с. 796317 СССР, МКИ 3 E02D27/12. Фундамент, возводимый в пучинистых грунтах / Ю.А. Габлия и др. -№2729062/29-33; Заявлено 26.02.79; Опубл. 15.01.81, Бюл. №2. -5с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
