Турбінний витратомір

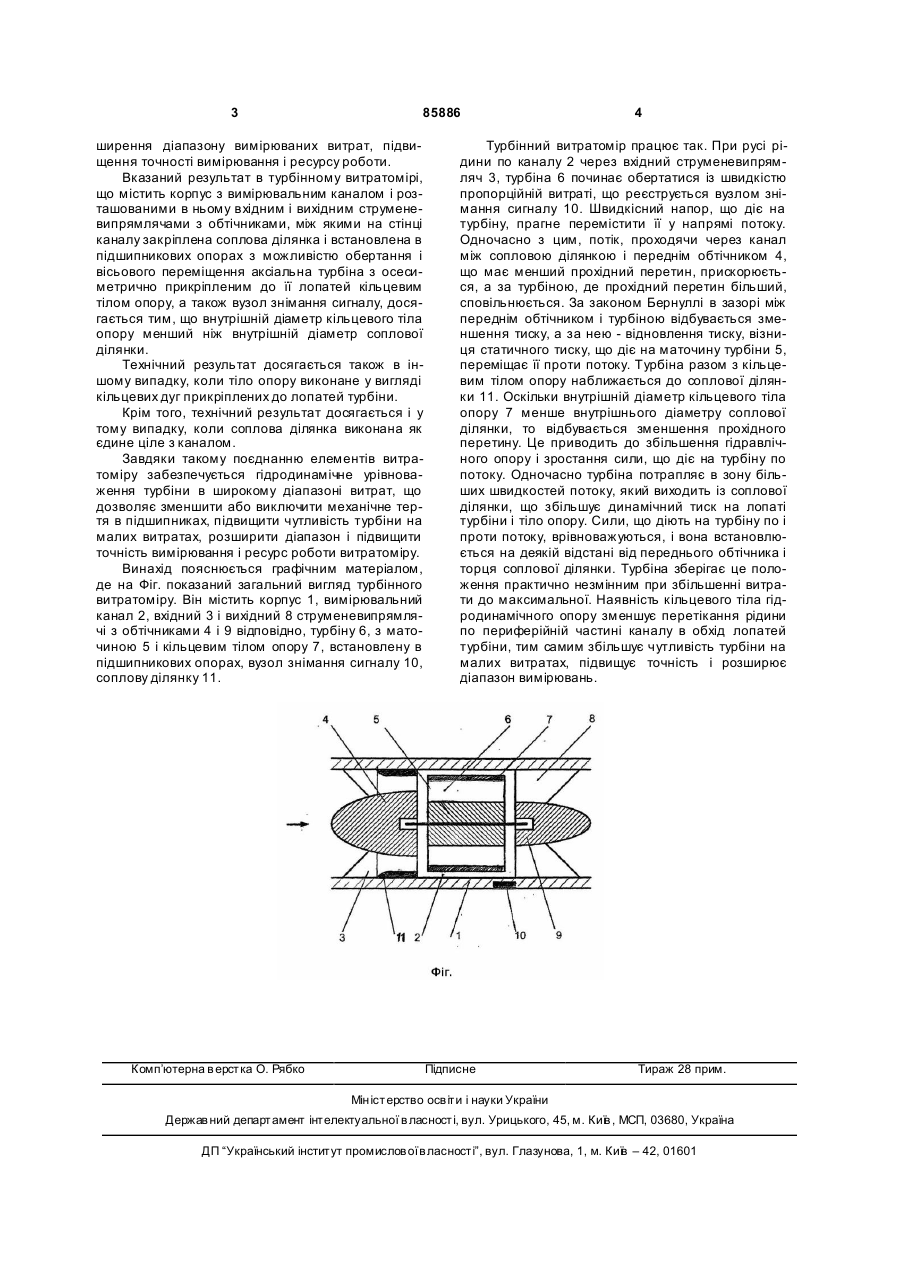

1. Турбінний витратомір, що містить корпус з вимірювальним каналом і розташованими в ньому 3 85886 ширення діапазону вимірюваних витрат, підвищення точності вимірювання і ресурсу роботи. Вказаний результат в турбінному витратомірі, що містить корпус з вимірювальним каналом і розташованими в ньому вхідним і вихідним струменевипрямлячами з обтічниками, між якими на стінці каналу закріплена соплова ділянка і встановлена в підшипникових опорах з можливістю обертання і вісьового переміщення аксіальна турбіна з осесиметрично прикріпленим до її лопатей кільцевим тілом опору, а також вузол знімання сигналу, досягається тим, що внутрішній діаметр кільцевого тіла опору менший ніж внутрішній діаметр соплової ділянки. Технічний результат досягається також в іншому випадку, коли тіло опору виконане у вигляді кільцевих дуг прикріплених до лопатей турбіни. Крім того, технічний результат досягається і у тому випадку, коли соплова ділянка виконана як єдине ціле з каналом. Завдяки такому поєднанню елементів витратоміру забезпечується гідродинамічне урівноваження турбіни в широкому діапазоні витрат, що дозволяє зменшити або виключити механічне тертя в підшипниках, підвищити чутливість турбіни на малих витратах, розширити діапазон і підвищити точність вимірювання і ресурс роботи витратоміру. Винахід пояснюється графічним матеріалом, де на Фіг. показаний загальний вигляд турбінного витратоміру. Він містить корпус 1, вимірювальний канал 2, вхідний 3 і вихідний 8 струменевипрямлячі з обтічниками 4 і 9 відповідно, турбіну 6, з маточиною 5 і кільцевим тілом опору 7, встановлену в підшипникових опорах, вузол знімання сигналу 10, соплову ділянку 11. Комп’ютерна в ерстка О. Рябко 4 Турбінний витратомір працює так. При русі рідини по каналу 2 через вхідний струменевипрямляч 3, турбіна 6 починає обертатися із швидкістю пропорційній витраті, що реєструється вузлом знімання сигналу 10. Швидкісний напор, що діє на турбіну, прагне перемістити її у напрямі потоку. Одночасно з цим, потік, проходячи через канал між сопловою ділянкою і переднім обтічником 4, що має менший прохідний перетин, прискорюється, а за турбіною, де прохідний перетин більший, сповільнюється. За законом Бернуллі в зазорі між переднім обтічником і турбіною відбувається зменшення тиску, а за нею - відновлення тиску, візниця статичного тиску, що діє на маточину турбіни 5, переміщає її проти потоку. Турбіна разом з кільцевим тілом опору наближається до соплової ділянки 11. Оскільки внутрішній діаметр кільцевого тіла опору 7 менше внутрішнього діаметру соплової ділянки, то відбувається зменшення прохідного перетину. Це приводить до збільшення гідравлічного опору і зростання сили, що діє на турбіну по потоку. Одночасно турбіна потрапляє в зону більших швидкостей потоку, який виходить із соплової ділянки, що збільшує динамічний тиск на лопаті турбіни і тіло опору. Сили, що діють на турбіну по і проти потоку, врівноважуються, і вона встановлюється на деякій відстані від переднього обтічника і торця соплової ділянки. Турбіна зберігає це положення практично незмінним при збільшенні витрати до максимальної. Наявність кільцевого тіла гідродинамічного опору зменшує перетікання рідини по периферійній частині каналу в обхід лопатей турбіни, тим самим збільшує чутливість турбіни на малих витратах, підвищує точність і розширює діапазон вимірювань. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
