Турбінний витратомір

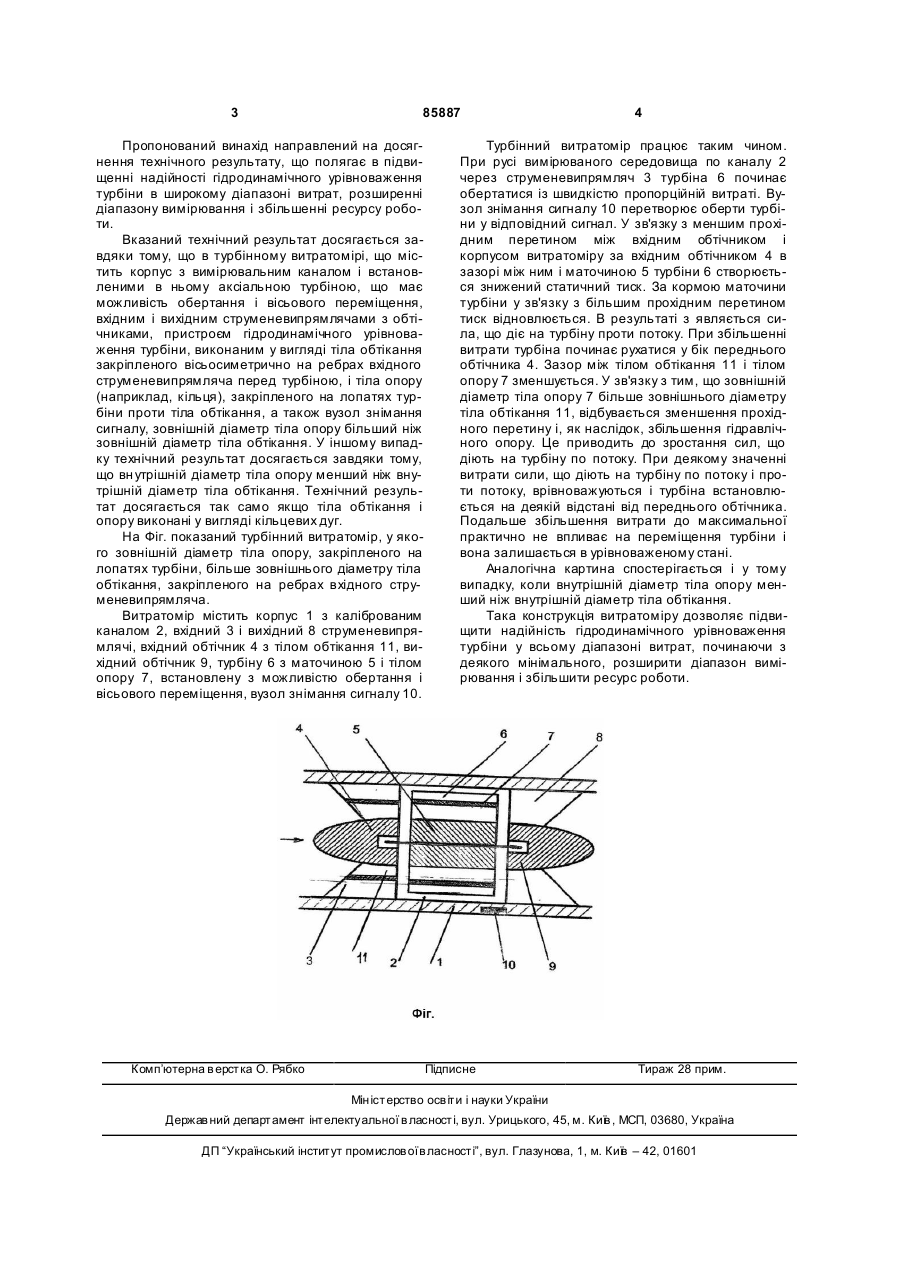

1. Турбінний витратомір, що містить корпус з вимірювальним каналом і встановленими в ньому 3 85887 Пропонований винахід направлений на досягнення технічного результату, що полягає в підвищенні надійності гідродинамічного урівноваження турбіни в широкому діапазоні витрат, розширенні діапазону вимірювання і збільшенні ресурсу роботи. Вказаний технічний результат досягається завдяки тому, що в турбінному витратомірі, що містить корпус з вимірювальним каналом і встановленими в ньому аксіальною турбіною, що має можливість обертання і вісьового переміщення, вхідним і вихідним струменевипрямлячами з обтічниками, пристроєм гідродинамічного урівноваження турбіни, виконаним у вигляді тіла обтікання закріпленого вісьосиметрично на ребрах вхідного струменевипрямляча перед турбіною, і тіла опору (наприклад, кільця), закріпленого на лопатях турбіни проти тіла обтікання, а також вузол знімання сигналу, зовнішній діаметр тіла опору більший ніж зовнішній діаметр тіла обтікання. У іншому випадку технічний результат досягається завдяки тому, що вн утрішній діаметр тіла опору менший ніж внутрішній діаметр тіла обтікання. Технічний результат досягається так само якщо тіла обтікання і опору виконані у вигляді кільцевих дуг. На Фіг. показаний турбінний витратомір, у якого зовнішній діаметр тіла опору, закріпленого на лопатях турбіни, більше зовнішнього діаметру тіла обтікання, закріпленого на ребрах вхідного струменевипрямляча. Витратомір містить корпус 1 з каліброваним каналом 2, вхідний 3 і вихідний 8 струменевипрямлячі, вхідний обтічник 4 з тілом обтікання 11, вихідний обтічник 9, турбіну 6 з маточиною 5 і тілом опору 7, встановлену з можливістю обертання і вісьового переміщення, вузол знімання сигналу 10. Комп’ютерна в ерстка О. Рябко 4 Турбінний витратомір працює таким чином. При русі вимірюваного середовища по каналу 2 через струменевипрямляч 3 турбіна 6 починає обертатися із швидкістю пропорційній витраті. Вузол знімання сигналу 10 перетворює оберти турбіни у відповідний сигнал. У зв'язку з меншим прохідним перетином між вхідним обтічником і корпусом витратоміру за вхідним обтічником 4 в зазорі між ним і маточиною 5 турбіни 6 створюється знижений статичний тиск. За кормою маточини турбіни у зв'язку з більшим прохідним перетином тиск відновлюється. В результаті з являється сила, що діє на турбіну проти потоку. При збільшенні витрати турбіна починає рухатися у бік переднього обтічника 4. Зазор між тілом обтікання 11 і тілом опору 7 зменшується. У зв'язку з тим, що зовнішній діаметр тіла опору 7 більше зовнішнього діаметру тіла обтікання 11, відбувається зменшення прохідного перетину і, як наслідок, збільшення гідравлічного опору. Це приводить до зростання сил, що діють на турбіну по потоку. При деякому значенні витрати сили, що діють на турбіну по потоку і проти потоку, врівноважуються і турбіна встановлюється на деякій відстані від переднього обтічника. Подальше збільшення витрати до максимальної практично не впливає на переміщення турбіни і вона залишається в урівноваженому стані. Аналогічна картина спостерігається і у тому випадку, коли внутрішній діаметр тіла опору менший ніж внутрішній діаметр тіла обтікання. Така конструкція витратоміру дозволяє підвищити надійність гідродинамічного урівноваження турбіни у всьому діапазоні витрат, починаючи з деякого мінімального, розширити діапазон вимірювання і збільшити ресурс роботи. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
