Спосіб підсилення фундаменту

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 85928

Опубліковано: 10.03.2009

Завантажити PDF файл.

Формула / Реферат

Спосіб підсилення фундаменту, який включає влаштування поруч з фундаментом чергованими ділянками двох рядів паль, один з яких влаштовують з анкерами, та ростверка, жорстко сполученого з оголовками паль і з консольними конструкціями, підведеними під фундамент, який відрізняється тим, що з шурфів, днища яких утворюють в рівні підошви фундаменту, влаштовують зворотно-нахилені палі, оголовки яких після бетонування оголюють, розробляють нижче підошви фундаменту між шурфами відкриту траншею, в якій влаштовують високий стрічковий ростверк, на боковій грані якого бетонують консольний ступінь впритул до обрізу підошви фундаменту, причому підошву ростверка та консольний ступінь розміщують на ущільнених ґрунтах за межами впливу на них фундаменту сусіднього будинку, а крок паль, кут нахилу, відстань між їх оголовками, параметри поперечного перерізу паль та стрічкового ростверка визначають розрахунковим навантаженням на фундамент.

Текст

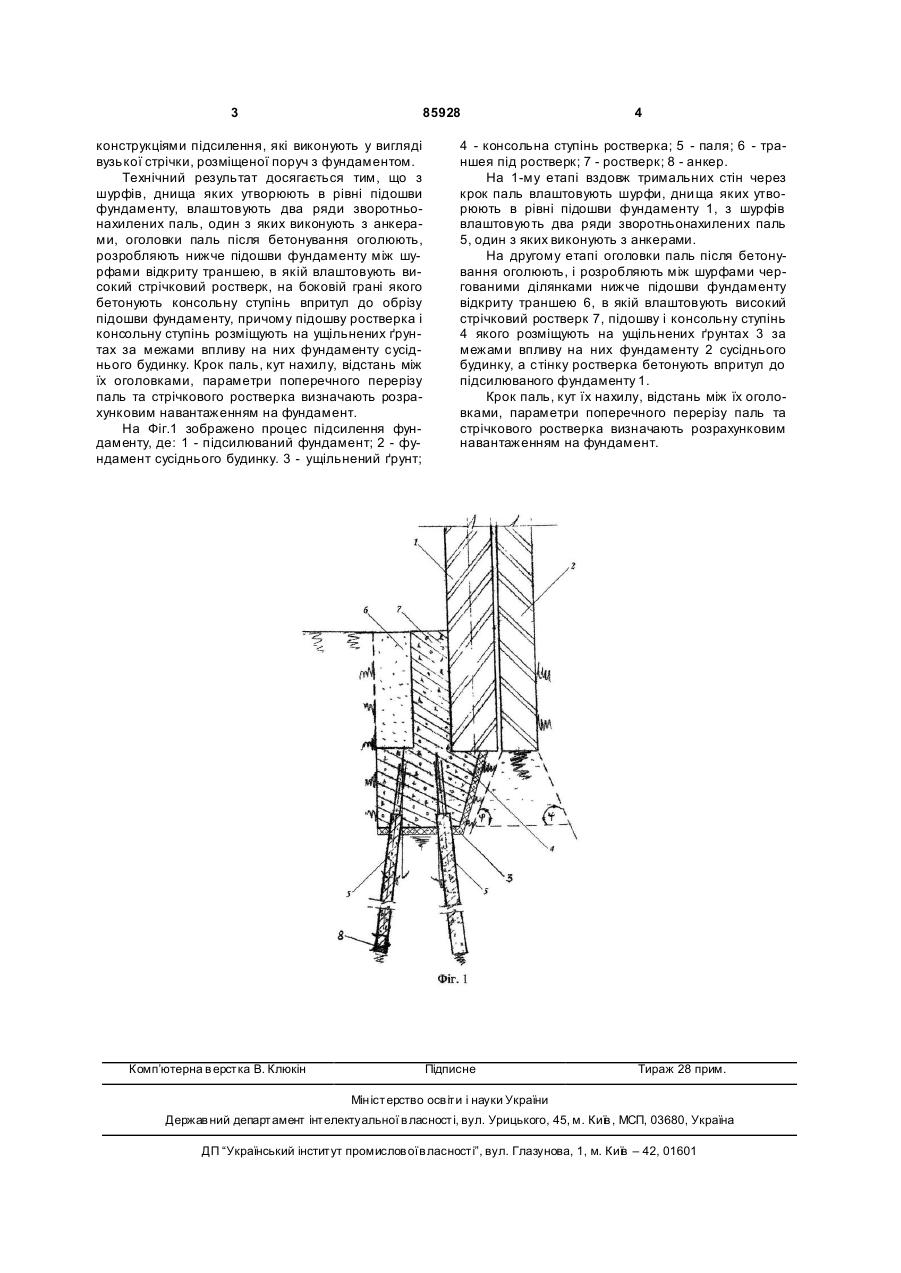

Спосіб підсилення фундаменту, який включає влаштування поруч з фундаментом чергованими 3 85928 конструкціями підсилення, які виконують у вигляді вузької стрічки, розміщеної поруч з фундаментом. Технічний результат досягається тим, що з шурфів, днища яких утворюють в рівні підошви фундаменту, влаштовують два ряди зворотньонахилених паль, один з яких виконують з анкерами, оголовки паль після бетонування оголюють, розробляють нижче підошви фундаменту між шурфами відкриту траншею, в якій влаштовують високий стрічковий ростверк, на боковій грані якого бетонують консольну ступінь впритул до обрізу підошви фундаменту, причому підошву ростверка і консольну ступінь розміщують на ущільнених ґрунтах за межами впливу на них фундаменту сусіднього будинку. Крок паль, кут нахилу, відстань між їх оголовками, параметри поперечного перерізу паль та стрічкового ростверка визначають розрахунковим навантаженням на фундамент. На Фіг.1 зображено процес підсилення фундаменту, де: 1 - підсилюваний фундамент; 2 - фундамент сусіднього будинку. 3 - ущільнений ґрунт; Комп’ютерна в ерстка В. Клюкін 4 4 - консольна ступінь ростверка; 5 - паля; 6 - траншея під ростверк; 7 - ростверк; 8 - анкер. На 1-му етапі вздовж тримальних стін через крок паль влаштовують шурфи, дни ща яких утворюють в рівні підошви фундаменту 1, з шурфів влаштовують два ряди зворотньонахилених паль 5, один з яких виконують з анкерами. На другому етапі оголовки паль після бетонування оголюють, і розробляють між шурфами чергованими ділянками нижче підошви фундаменту відкриту траншею 6, в якій влаштовують високий стрічковий ростверк 7, підошву і консольну ступінь 4 якого розміщують на ущільнених ґрунтах 3 за межами впливу на них фундаменту 2 сусіднього будинку, а стінку ростверка бетонують впритул до підсилюваного фундаменту 1. Крок паль, кут їх нахилу, відстань між їх оголовками, параметри поперечного перерізу паль та стрічкового ростверка визначають розрахунковим навантаженням на фундамент. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for basement reinforcement

Автори англійською

Fedorenko Petro Petrovych

Назва патенту російською

Способ усиления фундамента

Автори російською

Федоренко Петр Петрович

МПК / Мітки

Автор: Федоренко Петро Петрович

МПК: E02D 27/08

Мітки: підсилення, будинку, спосіб, фундаменту

Формула / Реферат:

Спосіб підсилення фундаменту будинку без підвального приміщення з відсутнім доступом до несучих стін та при невідселеному першому поверсі, який включає улаштування паль та ростверків під підошвою фундаменту, який відрізняється тим, що роботи з підсилення виконують з технологічного коридору, улаштованого усередині ростверків шляхом розробки ґрунту, монтажу кріплення захисного настилу, улаштування двох паралельних рядів паль, монтажу на...
