П’єзоелектричний двигун
Номер патенту: 85970
Опубліковано: 10.03.2009
Автори: Венгер Євген Федорович, Локшин Михайло Маркович, Петренко Сергій Федорович, Маслов Володимир Петрович
Формула / Реферат
П'єзоелектричний двигун, що містить ротор i статор на основі кільцевого п'єзоелемента, на якому встановлені штовхачі, що фрикційно контактують з ротором, який відрізняється тим, що ротор п'єзодвигуна має діаметр, менший від зовнішнього діаметра п'єзоелемента, штовхачі виконані у вигляді Г-подібних пластин, закріплених у радіальному напрямку на пласкій торцевій поверхні п'єзоелемента.
Текст

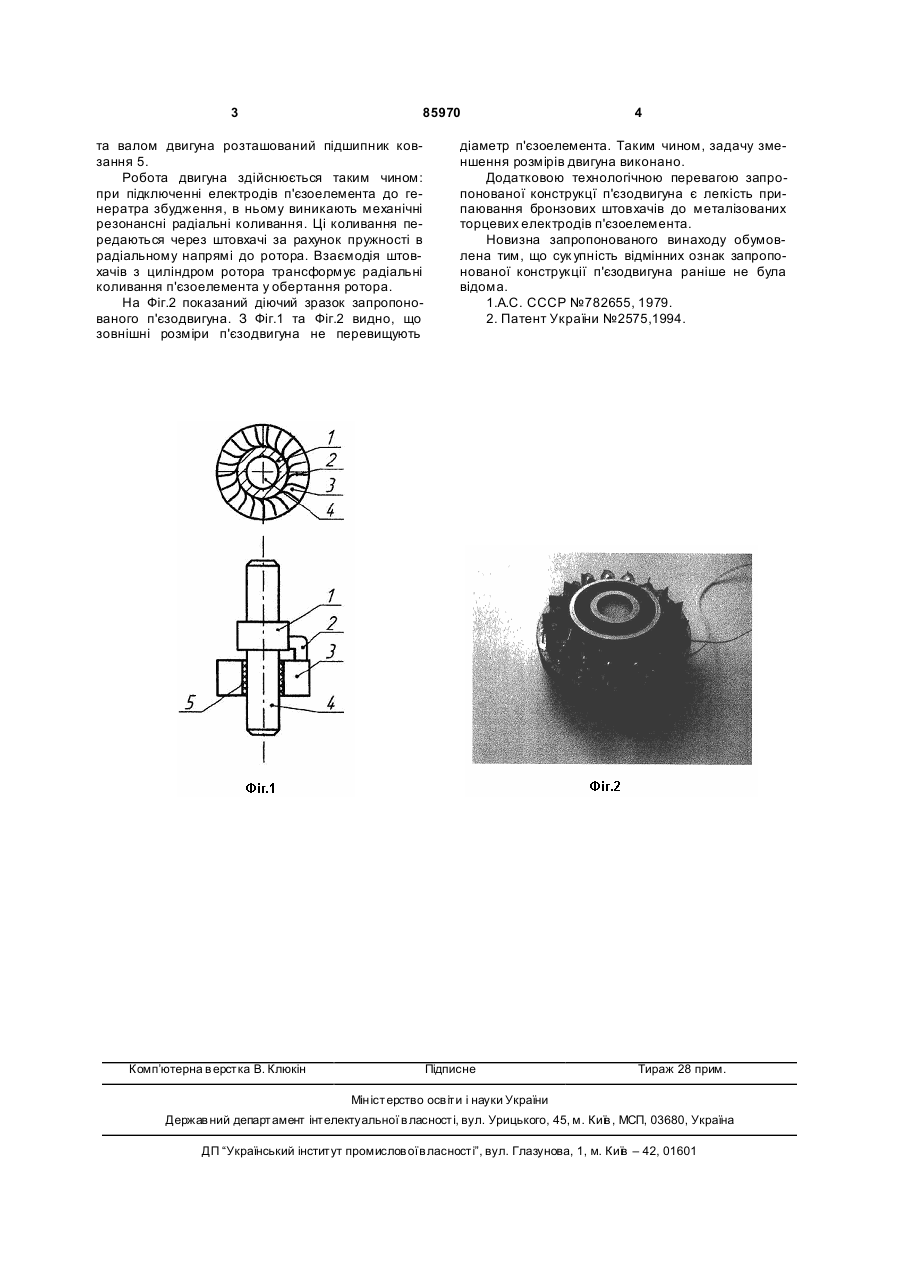

П'єзоелектричний двигун, що містить ротор i статор на основі кільцевого п'єзоелемента, на якому встановлені штовхачі, що фрикційно контактують з ротором, який відрізняється тим, що ротор п'єзодвигуна має діаметр, менший від зовнішнього діаметра п'єзоелемента, штовхачі виконані у вигляді Г-подібних пластин, закріплених у радіальному напрямку на пласкій торцевій поверхні п'єзоелемента. (19) (21) a200711626 (22) 22.10.2007 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ВЕНГЕР ЄВГЕН ФЕДОРОВИЧ, UA, ЛОКШИН МИ ХАЙЛО МАРКОВИЧ, U A, МАСЛОВ ВОЛОДИМИР ПЕТРОВИЧ, UA, ПЕТРЕНКО СЕРГІЙ ФЕДОРОВИЧ, UA (73) ВЕНГЕР ЄВГЕН ФЕДОРОВИЧ, UA, ЛОКШИН МИ ХАЙЛО МАРКОВИЧ, U A, МАСЛОВ ВОЛОДИМИР ПЕТРОВИЧ, UA, ПЕТРЕНКО СЕРГІЙ ФЕДОРОВИЧ, UA (56) RU 2061296, 1996 UA 2575, 2004 SU 1820820, 1998 US 4400641, 1983 SU 782655, 1984 SU 3 85970 та валом двигуна розташований підшипник ковзання 5. Робота двигуна здійснюється таким чином: при підключенні електродів п'єзоелемента до генератра збудження, в ньому виникають механічні резонансні радіальні коливання. Ці коливання передаються через штовхачі за рахунок пружності в радіальному напрямі до ротора. Взаємодія штовхачів з циліндром ротора трансформує радіальні коливання п'єзоелемента у обертання ротора. На Фіг.2 показаний діючий зразок запропонованого п'єзодвигуна. З Фіг.1 та Фіг.2 видно, що зовнішні розміри п'єзодвигуна не перевищують Комп’ютерна в ерстка В. Клюкін 4 діаметр п'єзоелемента. Таким чином, задачу зменшення розмірів двигуна виконано. Додатковою технологічною перевагою запропонованої конструкцї п'єзодвигуна є легкість припаювання бронзових штовхачів до металізованих торцевих електродів п'єзоелемента. Новизна запропонованого винаходу обумовлена тим, що сук упність відмінних ознак запропонованої конструкції п'єзодвигуна раніше не була відома. 1.А.С. СССР №782655, 1979. 2. Патент України №2575,1994. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric motor
Автори англійськоюVenher Yevhen Fedorovych, Lokchyn Mykhailo Markovych, Petrenko Serhii Fedorovych
Назва патенту російськоюПьезоэлектрический двигатель
Автори російськоюВенгер Евгений Федорович, Локшин Михаил Маркович, Петренко Сергей Федорович
МПК / Мітки
МПК: H02N 2/00, H01L 41/09
Мітки: п'єзоелектричний, двигун
Код посилання
