Ротор тихохідного синхронного генератора з постійними магнітами
Номер патенту: 86070
Опубліковано: 25.03.2009
Автори: Мартинов Василь Миколайович, Олєйников Олександр Михайлович, Мірошниченко Марія Сергіївна, Терещенко Петро Викторович
Формула / Реферат
Ротор тихохідного синхронного генератора з постійними магнітами, що містить сердечник з масивними полюсами і розташованими між ними тангенціально намагніченими магнітами, який відрізняється тим, що магнітопровід ротора складений з сегментів підковоподібної форми, причому кількість цих сегментів рівна числу полюсів, кожен полюс утворений сусідніми сегментами, сполученими між собою бічними гранями, а на зовнішній поверхні цих сегментів, звернених до зазору, встановлені призматичні магніти, закриті зверху полюсними наконечниками заданої форми з бічними виступами, на яких розташовані натискні тарілки з немагнітного матеріалу з можливістю сполучення між собою сусідніх полюсних наконечників, а також центрування і стягування в єдину конструкцію всіх названих елементів ротора за допомогою стягуючих болтів, які виконані з можливістю проходження через центри тарілок, сегментів ротора і маточину ротора.
Текст

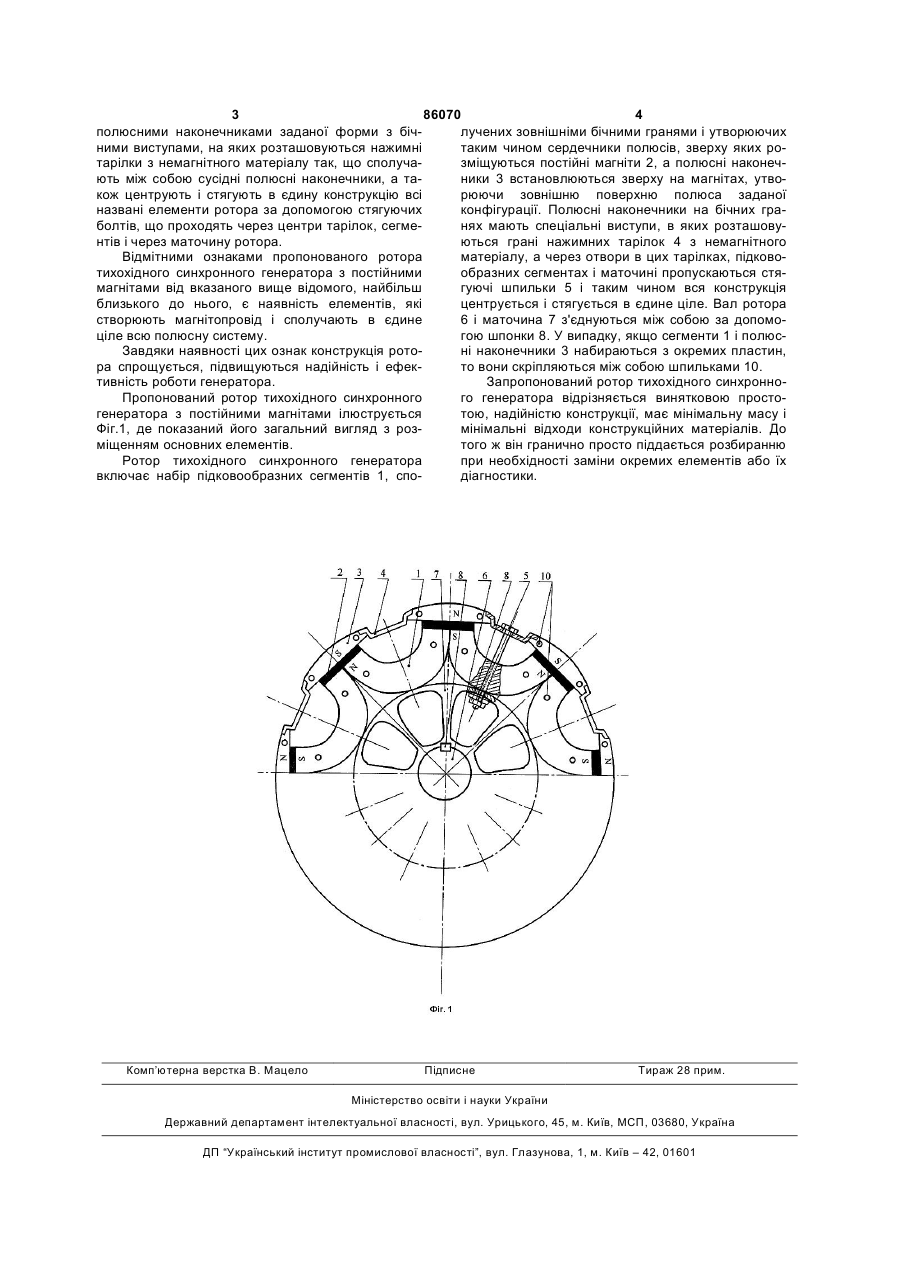

Ротор тихохідного синхронного генератора з постійними магнітами, що містить сердечник з масивними полюсами і розташованими між ними тан 3 86070 4 полюсними наконечниками заданої форми з бічлучених зовнішніми бічними гранями і утворюючих ними виступами, на яких розташовуються нажимні таким чином сердечники полюсів, зверху яких ротарілки з немагнітного матеріалу так, що сполучазміщуються постійні магніти 2, а полюсні наконечють між собою сусідні полюсні наконечники, а таники 3 встановлюються зверху на магнітах, утвокож центрують і стягують в єдину конструкцію всі рюючи зовнішню поверхню полюса заданої названі елементи ротора за допомогою стягуючих конфігурації. Полюсні наконечники на бічних граболтів, що проходять через центри тарілок, сегменях мають спеціальні виступи, в яких розташовунтів і через маточину ротора. ються грані нажимних тарілок 4 з немагнітного Відмітними ознаками пропонованого ротора матеріалу, а через отвори в цих тарілках, підковотихохідного синхронного генератора з постійними образних сегментах і маточині пропускаються стямагнітами від вказаного вище відомого, найбільш гуючі шпильки 5 і таким чином вся конструкція близького до нього, є наявність елементів, які центрується і стягується в єдине ціле. Вал ротора створюють магнітопровід і сполучають в єдине 6 і маточина 7 з'єднуються між собою за допомоціле всю полюсну систему. гою шпонки 8. У випадку, якщо сегменти 1 і полюсЗавдяки наявності цих ознак конструкція ротоні наконечники 3 набираються з окремих пластин, ра спрощується, підвищуються надійність і ефекто вони скріпляються між собою шпильками 10. тивність роботи генератора. Запропонований ротор тихохідного синхронноПропонований ротор тихохідного синхронного го генератора відрізняється винятковою простогенератора з постійними магнітами ілюструється тою, надійністю конструкції, має мінімальну масу і Фіг.1, де показаний його загальний вигляд з розмінімальні відходи конструкційних матеріалів. До міщенням основних елементів. того ж він гранично просто піддається розбиранню Ротор тихохідного синхронного генератора при необхідності заміни окремих елементів або їх включає набір підковообразних сегментів 1, сподіагностики. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor of a low-speed synchronous generator with constant magnets
Автори англійськоюOleinikov Oleksandr Mykhailovych, Martynov Vasyl Mykolaiovych, Tereschenko Petro Viktorovych, Miroshnychenko Mariia Serhiivna
Назва патенту російськоюРотор тихоходного синхронного генератора с постоянными магнитами
Автори російськоюОлейников Александр Михайлович, Мартынов Василий Николаевич, Терещенко Петр Викторович, Мирошниченко Мария Сергеевна
МПК / Мітки
МПК: H02K 21/00
Мітки: тихохідного, магнітами, ротор, синхронного, постійними, генератора
