Підводний апарат

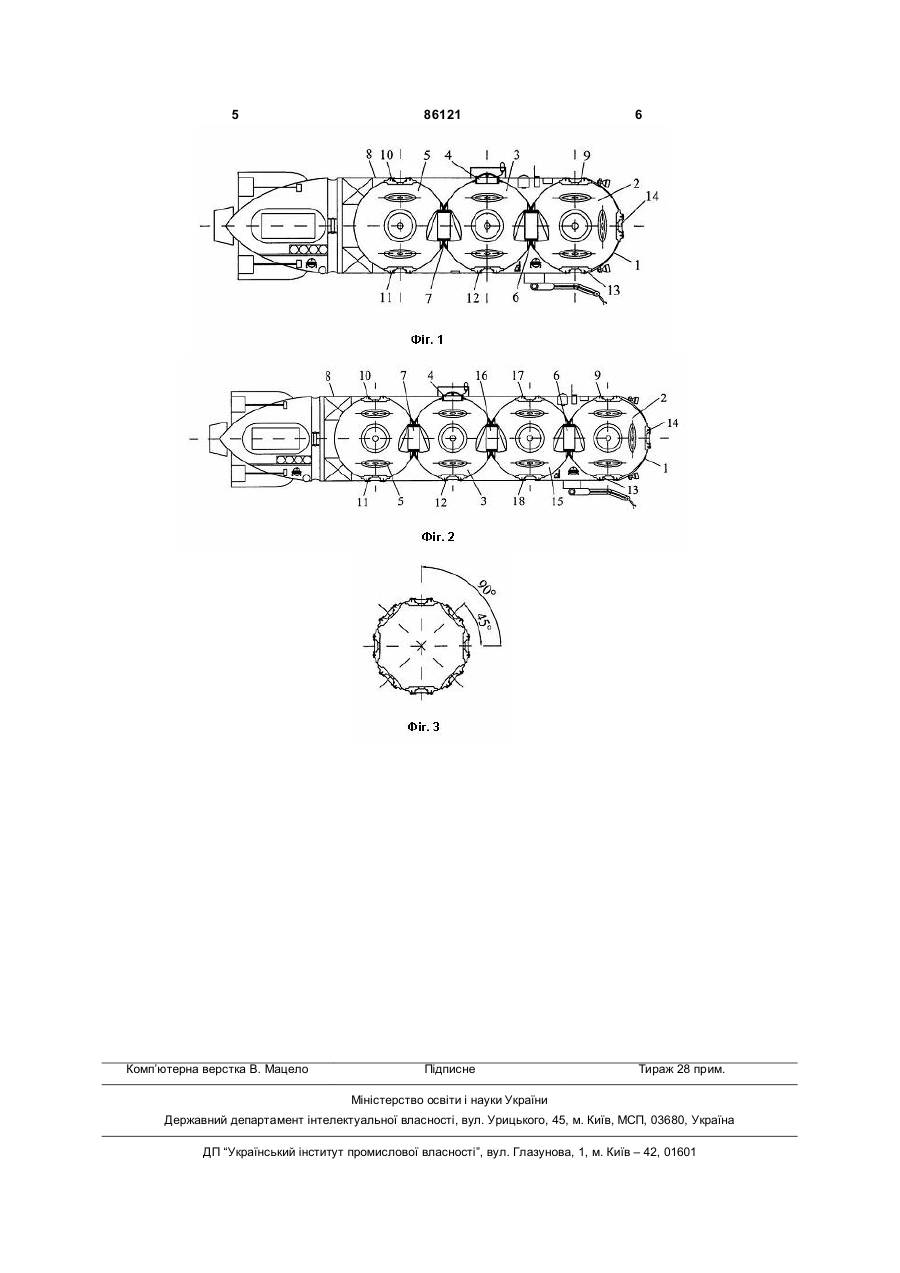

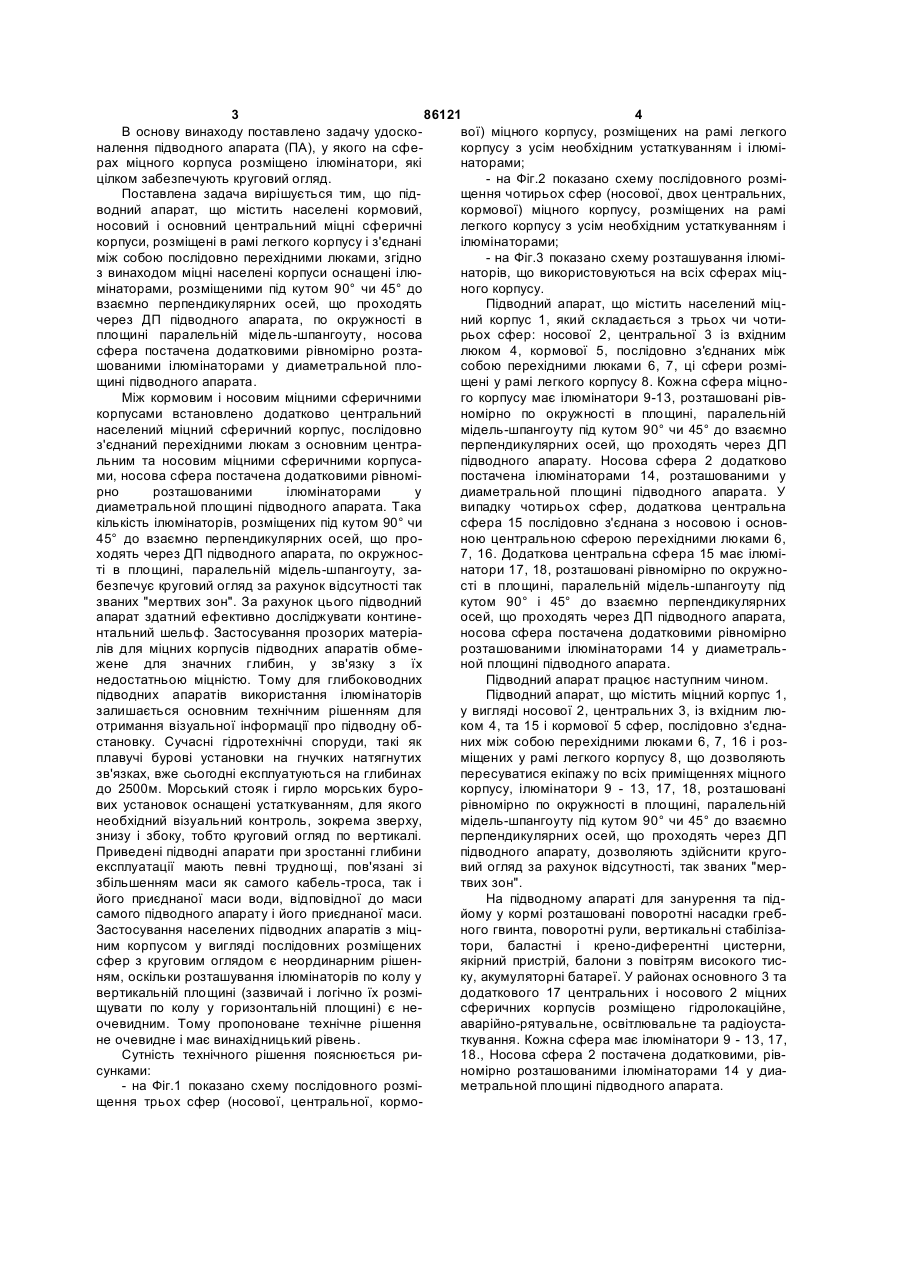

1. Підводний апарат, що містить населені кормовий, носовий і основний центральний міцні сферичні корпуси, розміщені в рамі легкого корпусу і з'єднані між собою послідовно перехідними люками, який відрізняється тим, що населені міцні корпуси оснащені ілюмінаторами, розміщеними по окружності в площині, паралельній мідель-шпангоуту, під кутом 90° чи 45° до взаємно перпендикулярних осей, що лежать в згаданій площині, а точка їх перехрещення розташована у діаметральній площині (ДП) підводного апарата, причому носова сфера оснащена додатковими, рівномірно розташованими ілюмінаторами у ДП підводного апарата. 2. Підводний апарат за п. 1, який відрізняється тим, що між кормовим і носовим міцними сферичними корпусами встановлено додатковий центральний населений міцний сферичний корпус, послідовно з'єднаний перехідними люками з основним центральним та носовим міцними сферичними корпусами. UA (21) a200706927 (22) 20.06.2007 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) БЛІНЦОВ ВОЛОДИМИР СТЕПАНОВИЧ, UA, БУГАЄНКО БОРИС АНДРІЙОВИЧ, UA, ГАЛЬ АНАТОЛІЙ ФЕОДОСІЙОВИЧ, UA, ЛИГАЛОВА ВІКТОРІЯ АНАТОЛІЇВНА, UA, БАЙДУШИНА ТЕТЯНА ІВАНІВНА, UA, ШТЕФИРЦА АННА ІЛЛІВНА, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА, UA (56) WO 2005118386 A1; 15.012.2005 SU 45503; 31.12.1935 SU 405768; 31.01.1975 FR 2832122 A1; 16.05.2003 GB 191508009 A; 17.02.1916 US 4928614; 29.05.1990 US 4423695 A; 03.01.1984 FR 2832122 A1; 16.05.2003 US 3757725; 11.09.1973 SU 2269; 31.01.1927 C2 2 (19) 1 3 86121 4 В основу винаходу поставлено задачу удоскової) міцного корпусу, розміщених на рамі легкого налення підводного апарата (ПА), у якого на сфекорпусу з усім необхідним устаткуванням і ілюмірах міцного корпуса розміщено ілюмінатори, які наторами; цілком забезпечують круговий огляд. - на Фіг.2 показано схему послідовного розміПоставлена задача вирішується тим, що підщення чотирьох сфер (носової, двох центральних, водний апарат, що містить населені кормовий, кормової) міцного корпусу, розміщених на рамі носовий і основний центральний міцні сферичні легкого корпусу з усім необхідним устаткуванням і корпуси, розміщені в рамі легкого корпусу і з'єднані ілюмінаторами; між собою послідовно перехідними люками, згідно - на Фіг.3 показано схему розташування ілюміз винаходом міцні населені корпуси оснащені ілюнаторів, що використовуються на всіх сферах міцмінаторами, розміщеними під кутом 90° чи 45° до ного корпусу. взаємно перпендикулярних осей, що проходять Підводний апарат, що містить населений міцчерез ДП підводного апарата, по окружності в ний корпус 1, який складається з трьох чи чотиплощині паралельній мідель-шпангоуту, носова рьох сфер: носової 2, центральної 3 із вхідним сфера постачена додатковими рівномірно розталюком 4, кормової 5, послідовно з'єднаних між шованими ілюмінаторами у диаметральной плособою перехідними люками 6, 7, ці сфери розміщині підводного апарата. щені у рамі легкого корпусу 8. Кожна сфера міцноМіж кормовим і носовим міцними сферичними го корпусу має ілюмінатори 9-13, розташовані рівкорпусами встановлено додатково центральний номірно по окружності в площині, паралельній населений міцний сферичний корпус, послідовно мідель-шпангоуту під кутом 90° чи 45° до взаємно з'єднаний перехідними люкам з основним центраперпендикулярних осей, що проходять через ДП льним та носовим міцними сферичними корпусапідводного апарату. Носова сфера 2 додатково ми, носова сфера постачена додатковими рівноміпостачена ілюмінаторами 14, розташованими у рно розташованими ілюмінаторами у диаметральной площині підводного апарата. У диаметральной площині підводного апарата. Така випадку чотирьох сфер, додаткова центральна кількість ілюмінаторів, розміщених під кутом 90° чи сфера 15 послідовно з'єднана з носовою і основ45° до взаємно перпендикулярних осей, що проною центральною сферою перехідними люками 6, ходять через ДП підводного апарата, по окружнос7, 16. Додаткова центральна сфера 15 має ілюміті в площині, паралельній мідель-шпангоуту, занатори 17, 18, розташовані рівномірно по окружнобезпечує круговий огляд за рахунок відсутності так сті в площині, паралельній мідель-шпангоуту під званих "мертвих зон". За рахунок цього підводний кутом 90° і 45° до взаємно перпендикулярних апарат здатний ефективно досліджувати континеосей, що проходять через ДП підводного апарата, нтальний шельф. Застосування прозорих матеріаносова сфера постачена додатковими рівномірно лів для міцних корпусів підводних апаратів обмерозташованими ілюмінаторами 14 у диаметральжене для значних глибин, у зв'язку з їх ной площині підводного апарата. недостатньою міцністю. Тому для глибоководних Підводний апарат працює наступним чином. підводних апаратів використання ілюмінаторів Підводний апарат, що містить міцний корпус 1, залишається основним технічним рішенням для у вигляді носової 2, центральних 3, із вхідним люотримання візуальної інформації про підводну обком 4, та 15 і кормової 5 сфер, послідовно з'єднастановку. Сучасні гідротехнічні споруди, такі як них між собою перехідними люками 6, 7, 16 і розплавучі бурові установки на гнучких натягнутих міщених у рамі легкого корпусу 8, що дозволяють зв'язках, вже сьогодні експлуатуються на глибинах пересуватися екіпажу по всіх приміщеннях міцного до 2500м. Морський стояк і гирло морських бурокорпусу, ілюмінатори 9 - 13, 17, 18, розташовані вих установок оснащені устаткуванням, для якого рівномірно по окружності в площині, паралельній необхідний візуальний контроль, зокрема зверху, мідель-шпангоуту під кутом 90° чи 45° до взаємно знизу і збоку, тобто круговий огляд по вертикалі. перпендикулярних осей, що проходять через ДП Приведені підводні апарати при зростанні глибини підводного апарату, дозволяють здійснити кругоексплуатації мають певні труднощі, пов'язані зі вий огляд за рахунок відсутності, так званих "мерзбільшенням маси як самого кабель-троса, так і твих зон". його приєднаної маси води, відповідної до маси На підводному апараті для занурення та підсамого підводного апарату і його приєднаної маси. йому у кормі розташовані поворотні насадки гребЗастосування населених підводних апаратів з міцного гвинта, поворотні рули, вертикальні стабілізаним корпусом у вигляді послідовних розміщених тори, баластні і крено-диферентні цистерни, сфер з круговим оглядом є неординарним рішенякірний пристрій, балони з повітрям високого тисням, оскільки розташування ілюмінаторів по колу у ку, акумуляторні батареї. У районах основного 3 та вертикальній площині (зазвичай і логічно їх розмідодаткового 17 центральних і носового 2 міцних щувати по колу у горизонтальній площині) є несферичних корпусів розміщено гідролокаційне, очевидним. Тому пропоноване технічне рішення аварійно-рятувальне, освітлювальне та радіоустане очевидне і має винахідницький рівень. ткування. Кожна сфера має ілюмінатори 9 - 13, 17, Сутність технічного рішення пояснюється ри18., Носова сфера 2 постачена додатковими, рівсунками: номірно розташованими ілюмінаторами 14 у диа- на Фіг.1 показано схему послідовного розміметральной площині підводного апарата. щення трьох сфер (носової, центральної, кормо 5 Комп’ютерна верстка В. Мацело 86121 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
