Фуркальний провідник силера

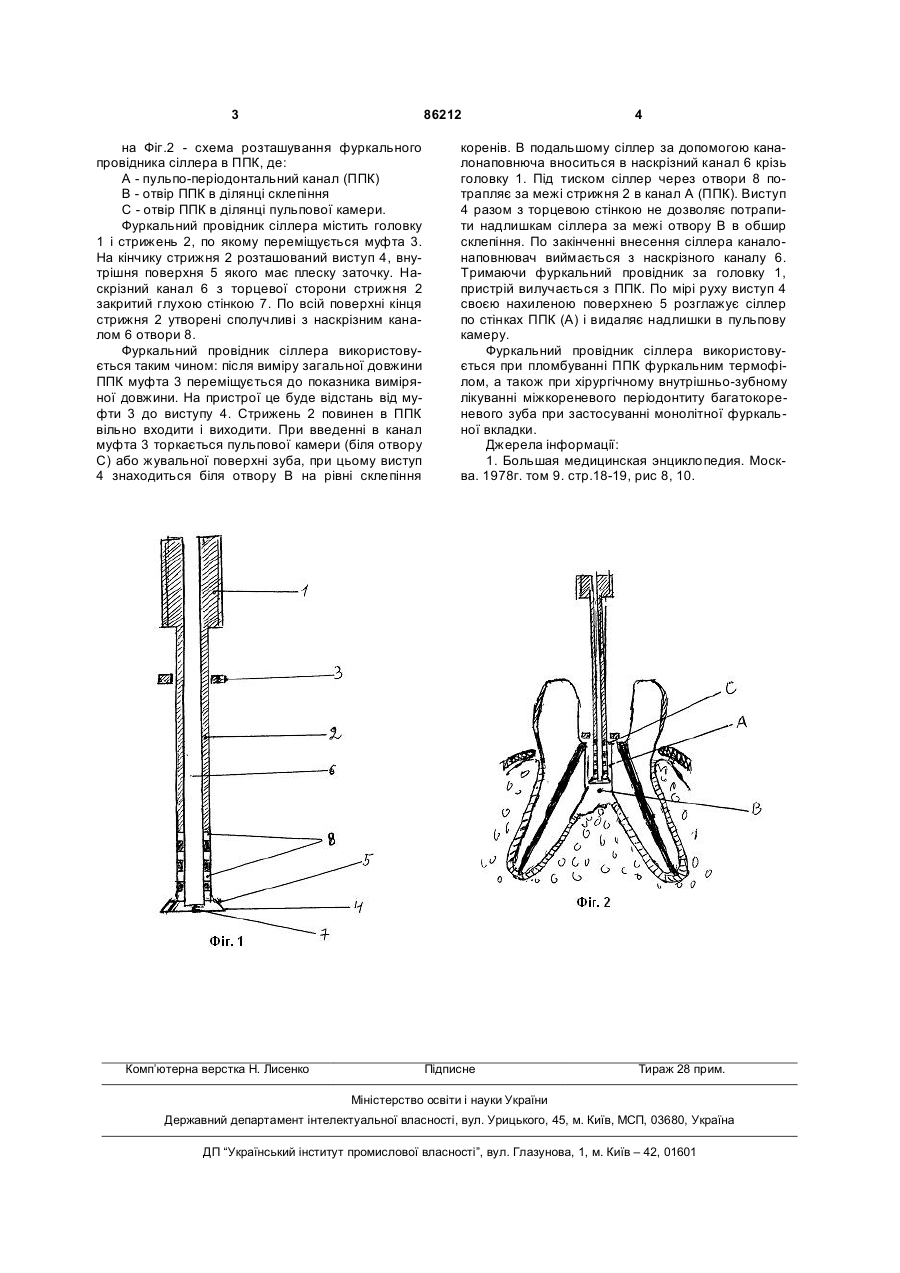

Фуркальний провідник силера, що містить головку і циліндричний стрижень, в тілі яких утворений наскрізний канал, кінець бокової поверхні стрижня має один або декілька отворів, муфту, що переміщується вздовж стрижня, який відрізняється тим, що наскрізний канал стрижня закінчується глухою торцевою стінкою, а по колу кінчика стрижня виконаний виступ з пласкою заточкою внутрішнього краю, при цьому на всій боковій поверхні кінця стрижня, прилеглій до виступу, розташовані сполучні з каналом отвори. (19) (21) a200606579 (22) 13.06.2006 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) КУДАРЬ МАРІЯ ОЛЕКСАНДРІВНА, UA, КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ, UA (73) КУДАРЬ МАРІЯ ОЛЕКСАНДРІВНА, UA, КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ, UA (56) EP A1 0106053 25.04.84 Большая медицинская энциклопедия. - М.,1978. Т.9. - С.18-19 3 86212 на Фіг.2 - схема розташування фуркального провідника сіллера в ППК, де: А - пульпо-періодонтальний канал (ППК) В - отвір ППК в ділянці склепіння С - отвір ППК в ділянці пульпової камери. Фуркальний провідник сіллера містить головку 1 і стрижень 2, по якому переміщується муфта 3. На кінчику стрижня 2 розташований виступ 4, внутрішня поверхня 5 якого має плеску заточку. Наскрізний канал 6 з торцевої сторони стрижня 2 закритий глухою стінкою 7. По всій поверхні кінця стрижня 2 утворені сполучливі з наскрізним каналом 6 отвори 8. Фуркальний провідник сіллера використовується таким чином: після виміру загальної довжини ППК муфта 3 переміщується до показника виміряної довжини. На пристрої це буде відстань від муфти 3 до виступу 4. Стрижень 2 повинен в ППК вільно входити і виходити. При введенні в канал муфта 3 торкається пульпової камери (біля отвору С) або жувальної поверхні зуба, при цьому виступ 4 знаходиться біля отвору В на рівні склепіння Комп’ютерна верстка Н. Лисенко 4 коренів. В подальшому сіллер за допомогою каналонаповнюча вноситься в наскрізний канал 6 крізь головку 1. Під тиском сіллер через отвори 8 потрапляє за межі стрижня 2 в канал А (ППК). Виступ 4 разом з торцевою стінкою не дозволяє потрапити надлишкам сіллера за межі отвору В в обшир склепіння. По закінченні внесення сіллера каналонаповнювач виймається з наскрізного каналу 6. Тримаючи фуркальний провідник за головку 1, пристрій вилучається з ППК. По мірі руху виступ 4 своєю нахиленою поверхнею 5 розглажує сіллер по стінках ППК (А) і видаляє надлишки в пульпову камеру. Фуркальний провідник сіллера використовується при пломбуванні ППК фуркальним термофілом, а також при хірургічному внутрішньо-зубному лікуванні міжкореневого періодонтиту багатокореневого зуба при застосуванні монолітної фуркальної вкладки. Джерела інформації: 1. Большая медицинская энциклопедия. Москва. 1978г. том 9. стр.18-19, рис 8, 10. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
