Полімерна композиція

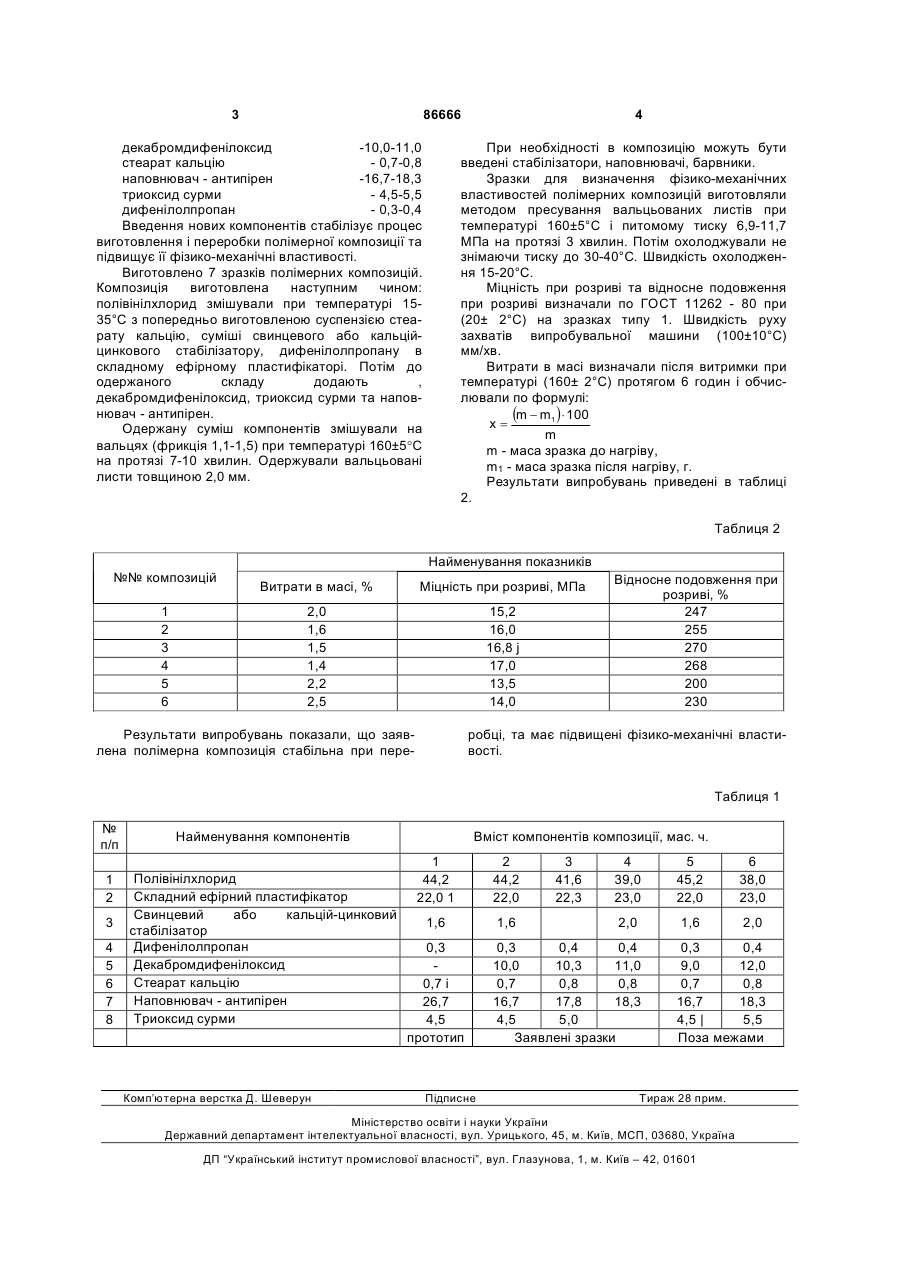

Полімерна композиція, що містить полівінілхлорид, складноефірний пластифікатор, дифенілолпропан, стеарат кальцію, триоксид сурми, наповнювач-антипірен, яка відрізняється тим, що додатково містить суміш свинцевого або кальційцинкового стабілізатора та декабромдифенілоксиду при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 39,0-44,2 складноефірний пластифікатор 22,0-23,0 свинцевий або кальцій-цинковий 1,6-2,0 стабілізатор декабромдифенілоксид 10,0-11,0 стеарат кальцію 0,7-0,8 наповнювач-антипірен 16,7-18,3 триоксид сурми 4,5-5,5 дифенілолпропан 0,3-0,4. UA (21) a200705731 (22) 23.05.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, UA, ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, UA, ХАРИН ВІКТОР СЕРГІЙОВИЧ, UA, ГАНЬШИНА ЛЮДМИЛА ВАСИЛІВНА, UA, НЕРОВНИЙ МИКОЛА ІВАНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ", UA (56) UA 3795 U, 15.12.2004 SU 1062228 A, 23.12.1983 RU 2 246 508 C2, 20.02.2005 US 4 892 683, 09.01.1990 JP 55021446, 15.02.1980 C2 2 (19) 1 3 86666 декабромдифенілоксид -10,0-11,0 стеарат кальцію - 0,7-0,8 наповнювач - антипірен -16,7-18,3 триоксид сурми - 4,5-5,5 дифенілолпропан - 0,3-0,4 Введення нових компонентів стабілізує процес виготовлення і переробки полімерної композиції та підвищує її фізико-механічні властивості. Виготовлено 7 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували при температурі 1535°С з попередньо виготовленою суспензією стеарату кальцію, суміші свинцевого або кальційцинкового стабілізатору, дифенілолпропану в складному ефірному пластифікаторі. Потім до одержаного складу додають , декабромдифенілоксид, триоксид сурми та наповнювач - антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0 мм. 4 При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7 МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначали по ГОСТ 11262 - 80 при (20± 2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С) мм/хв. Витрати в масі визначали після витримки при температурі (160± 2°С) протягом 6 годин і обчислювали по формулі: (m - m1 ) × 100 x= m m - маса зразка до нагріву, m1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. Таблиця 2 Найменування показників №№ композицій 1 2 3 4 5 6 Витрати в масі, % Міцність при розриві, МПа 2,0 1,6 1,5 1,4 2,2 2,5 15,2 16,0 16,8 j 17,0 13,5 14,0 Результати випробувань показали, що заявлена полімерна композиція стабільна при пере Відносне подовження при розриві, % 247 255 270 268 200 230 робці, та має підвищені фізико-механічні властивості. Таблиця 1 № п/п 1 2 3 4 5 6 7 8 Найменування компонентів Полівінілхлорид Складний ефірний пластифікатор Свинцевий або кальцій-цинковий стабілізатор Дифенілолпропан Декабромдифенілоксид Стеарат кальцію Наповнювач - антипірен Триоксид сурми Комп’ютерна верстка Д. Шеверун Вміст компонентів композиції, мас. ч. 1 44,2 22,0 1 2 44,2 22,0 1,6 1,6 0,3 0,7 і 26,7 4,5 прототип Підписне 3 41,6 22,3 4 39,0 23,0 5 45,2 22,0 6 38,0 23,0 2,0 1,6 2,0 0,3 0,4 0,4 10,0 10,3 11,0 0,7 0,8 0,8 16,7 17,8 18,3 4,5 5,0 Заявлені зразки 0,3 0,4 9,0 12,0 0,7 0,8 16,7 18,3 4,5 | 5,5 Поза межами Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
