Полімерна композиція

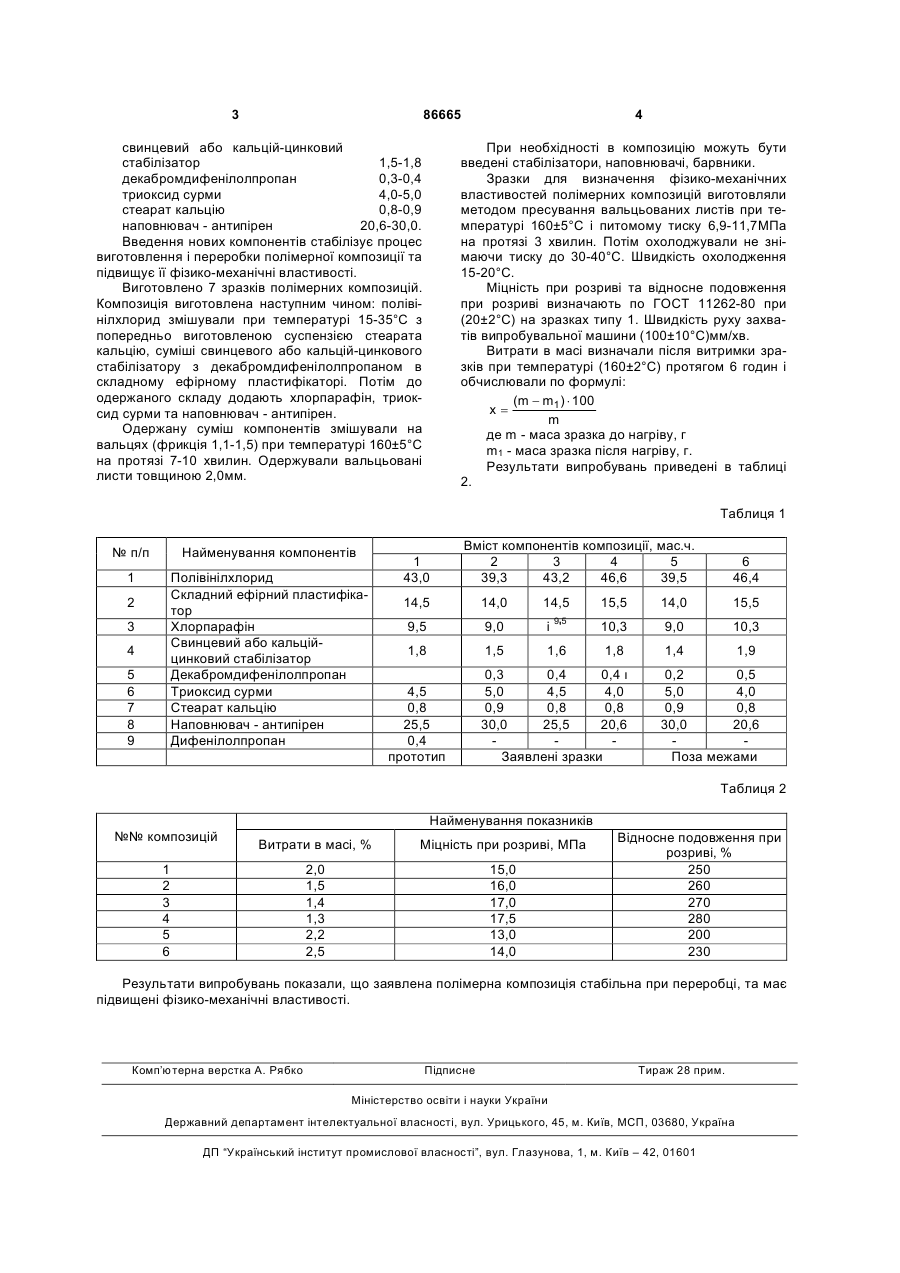

Полімерна композиція, що містить полівінілхлорид, складноефірний пластифікатор, хлорпарафін, стеарат кальцію, триоксид сурми, наповнювач-антипірен, яка відрізняється тим, що додатково містить суміш свинцевого або кальційцинкового стабілізатора та декабромдифенілолпропану при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 39,3-46,6 складноефірний пластифікатор 14,0-15,5 хлорпарафін 9,0-10,3 свинцевий або кальційцинковий стабілізатор 1,5-1,8 декабромдифенілолпропан 0,3-0,4 триоксид сурми 4,0-5,0 стеарат кальцію 0,8-0,9 наповнювач-антипірен 20,6-30,0. UA (21) a200705730 (22) 23.05.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, UA, ВАСИЛЕНКО ЛЮДМИЛА ГРИГОРІВНА, UA, ХАРИН ВІКТОР СЕРГІЙОВИЧ, UA, НЕРОВНИЙ МИКОЛА ІВАНОВИЧ, UA, ЧУЛЄЄВ ВОЛОДИМИР ЛЕОНІДОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ", UA (56) UA 3795 U, 15.12.2004 SU 1062228 A, 23.12.1983 RU 2 251 559 C1, 10.05.2005 RU 2 246 508 C2, 20.02.2005 US 4 892 683, 09.01.1990 C2 2 (19) 1 3 86665 свинцевий або кальцій-цинковий стабілізатор 1,5-1,8 декабромдифенілолпропан 0,3-0,4 триоксид сурми 4,0-5,0 стеарат кальцію 0,8-0,9 наповнювач - антипірен 20,6-30,0. Введення нових компонентів стабілізує процес виготовлення і переробки полімерної композиції та підвищує її фізико-механічні властивості. Виготовлено 7 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували при температурі 15-35°С з попередньо виготовленою суспензією стеарата кальцію, суміші свинцевого або кальцій-цинкового стабілізатору з декабромдифенілолпропаном в складному ефірному пластифікаторі. Потім до одержаного складу додають хлорпарафін, триоксид сурми та наповнювач - антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. 4 При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначають по ГОСТ 11262-80 при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С)мм/хв. Витрати в масі визначали після витримки зразків при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1 ) × 100 x= m де m - маса зразка до нагріву, г m1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. Таблиця 1 № п/п Найменування компонентів 1 Полівінілхлорид Складний ефірний пластифікатор Хлорпарафін Свинцевий або кальційцинковий стабілізатор Декабромдифенілолпропан Триоксид сурми Стеарат кальцію Наповнювач - антипірен Дифенілолпропан 2 3 4 5 6 7 8 9 1 43,0 Вміст компонентів композиції, мас.ч. 2 3 4 5 39,3 43,2 46,6 39,5 14,5 14,0 14,5 95 6 46,4 15,5 14,0 15,5 9,5 9,0 і ' 10,3 9,0 10,3 1,8 1,5 1,6 1,8 1,4 1,9 4,5 0,8 25,5 0,4 прототип 0,3 0,4 0,4 ι 5,0 4,5 4,0 0,9 0,8 0,8 30,0 25,5 20,6 Заявлені зразки 0,2 0,5 5,0 4,0 0,9 0,8 30,0 20,6 Поза межами Таблиця 2 Найменування показників №№ композицій Витрати в масі, % Міцність при розриві, МПа 2,0 1,5 1,4 1,3 2,2 2,5 15,0 16,0 17,0 17,5 13,0 14,0 1 2 3 4 5 6 Відносне подовження при розриві, % 250 260 270 280 200 230 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Комп’ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
