Hасос для перекачуваhhя рідиhи з волокhистими включеhhями

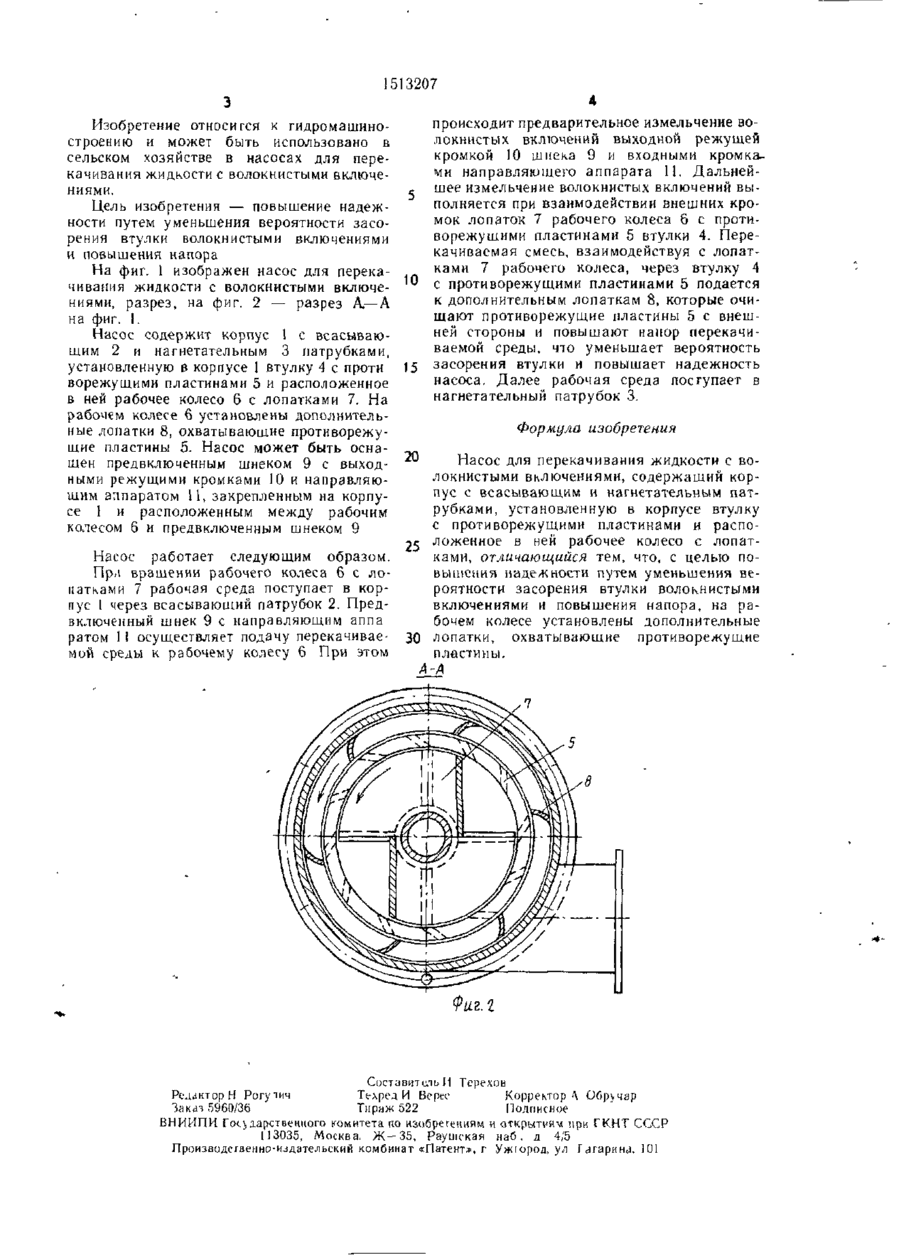

Изобретение относится к гидромашиностроению и м б исполыовано для перекачивания жидкости с волокнистыми включениями Изобретение повышает надежность путем уменьшения вероятности засорения включениями и повышения напора Для этого насос с расположенной в корпусе 1 втулкой 4 с противорежущими пластинами (П) и рабочим колесом (К) 6 оснащен допотнительными лопатками на К 6, о\ва тываюшими П и очищающими их, что уменьшает вероятность засорения втулки и повышает надежность 2 ил ее О Фиг 1 513207 происходит предварительное измельчение воИзобретение относится к гидромашинолокнистых включений выходной режущей строению и может быть использовано в кро.мкой 10 шпека 9 и входными кромкасельском хозяйстве в насосах для переми направляющего аппарата 11. Дальнейкачивания жидкости с волокнистыми включес шее измельчение волокнистых включений выниями. полняется при взаимодействии внешних кроЦель изобретения — повышение надежмок лопаток 7 рабочего колеса 6 с протиности путем уменьшения вероятности засоворежущими пластинами 5 втулки 4. Перерения втулки волокнистыми включениями качиваемая смесь, взаимодействуя с лопати повышения напора ками 7 рабочего колеса, через втулку 4 На фиг. 1 изображен насос для перека10 с противорежущими пластинами 5 подается чивания жидкости с волокнистыми включек дополнительным лопаткам 8, которые очиниями, разрез, на фиг. 2 — разрез А—А щают противорежущие пластины 5 с внешна фиг. 1. ней стороны и повышают напор перекачиНасос содержит корпус 1 с всасываюваемой среды, что уменьшает вероятность щим 2 и нагнетательным 3 патрубками, установленную в корпусе 1 втулку 4 с проти 15 засорения втулки и повышает надежность насоса. Далее рабочая среда поступает в ворежущими пластинами 5 и расположенное нагнетательный патрубок 3. в ней рабочее колесо 6 с лопатками 7. На рабочем колесе 6 установлены дополнительФормула изобретения ные лопатки 8, охватывающие противорежущие пластины 5. Насос может быть оснаНасос для перекачивания жидкости с вощен предвключенным шнеком 9 с выход- 20 локнистыми включениями, содержащий корными режущими кромками 10 и направляюпус с всасывающим и нагнетательным патщим аппаратом И, закрепленным на корпурубками, установленную в корпусе втулку се 1 и расположенным между рабочим с противорежущими пластинами и распоколесом 6 и предвключенным шнеком 9 пе ложенное в ней рабочее колесо с лопатНасос работает следующим образом. ками, отличающийся тем, что, с целью поПрд вращении рабочего колеса 6 с ловышения надежности путем уменьшения вепатками 7 рабочая среда поступает в корроятности засорения втулки волокнистыми пус 1 через всасывающий патрубок 2. Предвключениями и повышения напора, на равключенный шнек 9 с направляющим аппа бочем колесе установлены дополнительные ратом 11 осуществляет подачу перекачивае- 30 лопатки, охватывающие противорежущие мой среды к рабочему колесу 6 При этом пластины. А-А Фиг. г Составит сіль И Терехов Редактор Н Рогучич Техред И Верес Корректор Л Обручар Заказ 5960/36 Тираж 522 Подписное ВНИИПИ Гіх^ дарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
