Водогрійний котел

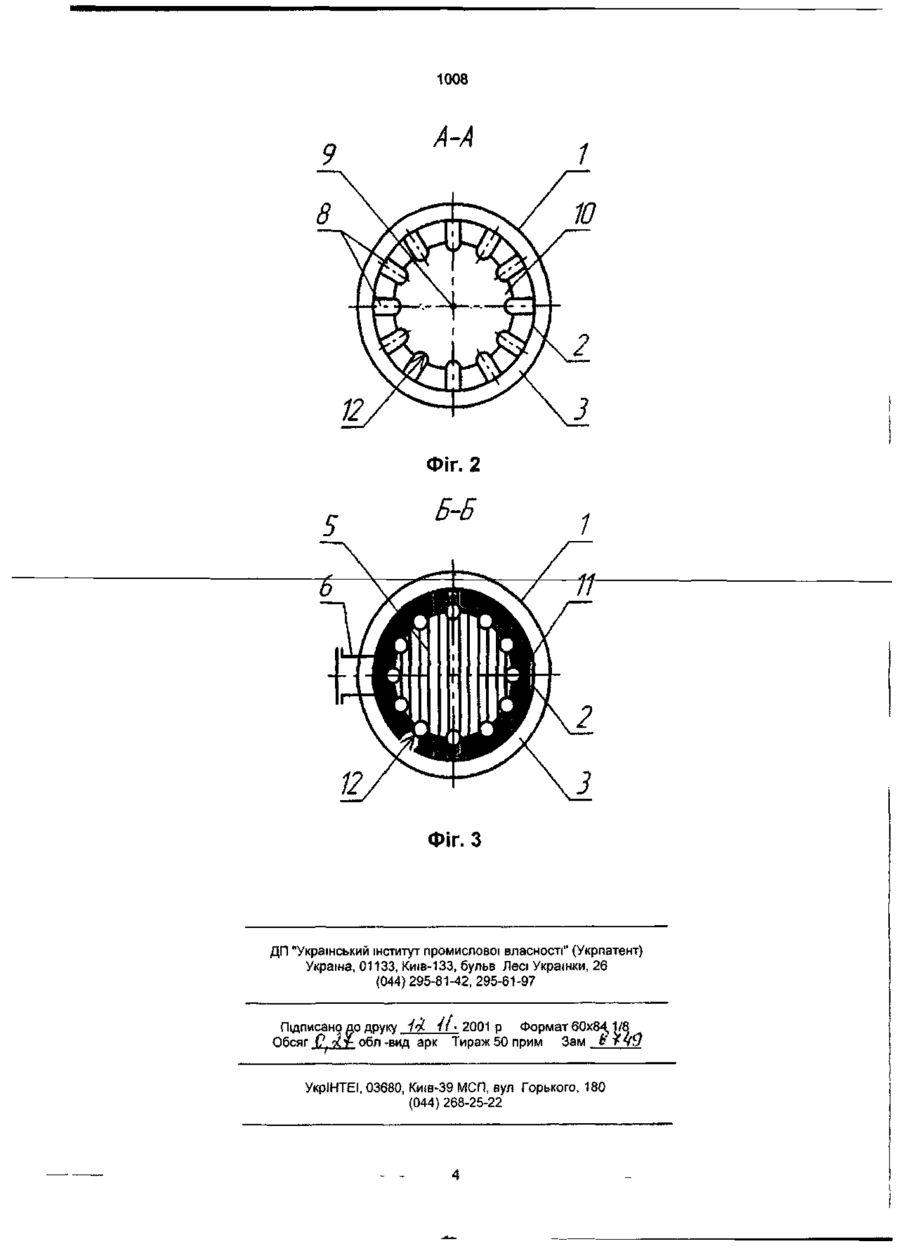

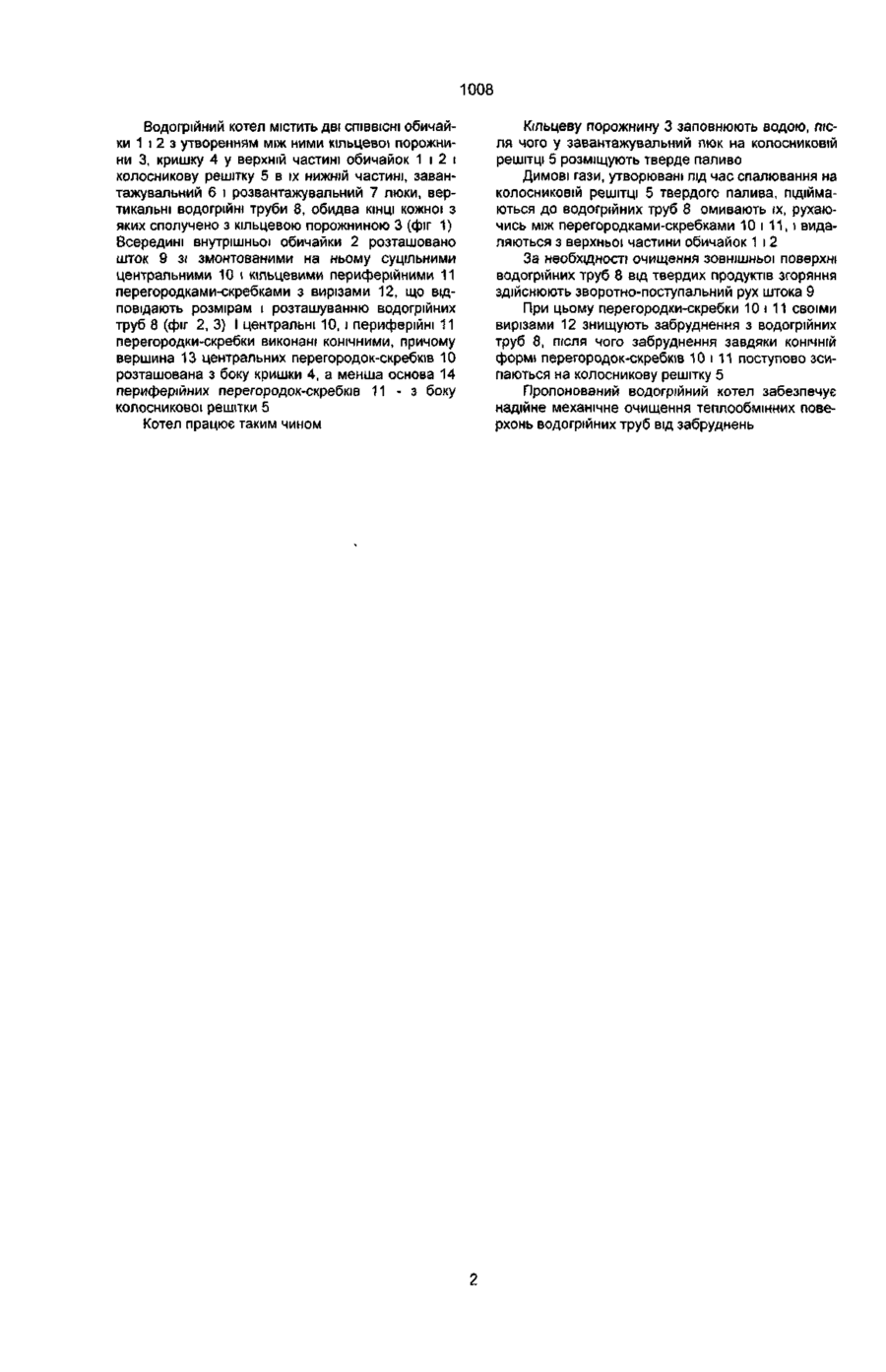

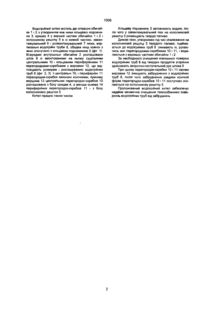

Водогрійний котел, що містить дві СПІВВІСНІ обичайки з утворенням між ними герметичної кільцевої порожнини, кришку у верхній частині обичайок і колосникову решітку в їх нижній частині, завантажувальний і розвантажувальний люки, вер тикальні водогрійні труби, обидва КІНЦІ кожної з яких сполучено з кільцевою порожниною, а також розташований усередині внутрішньої обичайки шток зі змонтованими на ньому суцільними центральними й кільцевими периферійними перегородками-скребками з вирізами, що відповідають розмірам і розташуванню водогрійних труб, який відрізняється тим, що центральні й периферійні перегородки-скребки виконані конічними, причому вершина центральних перегородок-скребків розташована з боку кришки, а менша основа периферійних перегородок-скребків - з боку колосникової решітки Корисна модель належить до пристроїв для очищення ЗОВНІШНІХ прямолінійних теплообмінних труб, зокрема труб малогабаритних водогрійних котлів і може бути використана для опалення, наприклад, залізничних вагонів або невеликих будівель Найбільш близьким за технічною суттю до пропонованої корисної моделі є водогрійний котел, що містить дві СПІВВІСНІ обичайки з утворенням між ними кільцевої порожнини, кришку у верхній частині обичайок і колосникову решітку в їх нижній частині, завантажувальний і розвантажувальний люки, вертикальні водогрійні труби, обидва КІНЦІ кожної з яких сполучено з кільцевою порожниною, а також розташований всередині внутрішньо"! обичайки шток зі змонтованими на ньому суцільними центральними й кільцевими периферійними перегородками-скребками з вирізами, що відповідають розмірам і розташуванню водогрійних труб, причому перегородки-скребки виконані плоскими й розташовані в горизонтальній площині (А С СРСР № 332297, МПК F24H1/00, заявл 10 03 70, опубл 14 03 72) Основний недолік цієї конструкції, як і аналога, що розглянуто, - залишення зчищених з поверхні водогрійних труб забруднень на перегородках а отже - стабільну активну поверхню зазначених труб під час експлуатації котла Поставлена задача вирішується тим, що у водогрійному котлі, що містить дві СПІВВІСНІ обичайки з утворенням між ними кільцевої порожнини, кришку у верхній частині обичайок і колосникову решітку в їх нижній частині, завантажувальний і розвантажувальний люки, вертикальні водогрійні труби, обидва КІНЦІ кожної з яких сполучено з кільцевою порожниною, а також розташований всередині внутрішньої обичайки шток зі змонтованими на ньому суцільними центральними й кільцевими периферійними перегородками-скребками з вирізами, що відповідають розмірам і розташуванню водогрійних труб, згідно з пропонованою корисною моделлю новим є те, що центральні й периферійні перегородки-скребки виконані конічними, причому вершина центральних перегородок-скребків розташована з боку кришки, а менша основа периферійних перегородок-скребків - з боку колосникової решітки Виконання водогрійного котла із зазначеними відмітними ознаками забезпечує вільне зсипання з конічних перегородок-скребків під дією власної ваги зчищених з водогрійних труб забруднень, що не перекриває проходу для топкових газів, які омивають зовні водогрійні труби й рухаються між зазначеними перегородками-скребками Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - поздовжній розріз водогрійного котла, на фіг 2 - розріз по А-А на фіг 1, на фіг 3 розріз по Б-Б на фіг 1 скребках з ВІДПОВІДНИМИ наслідками В основу корисної моделі покладено задачу вдосконалити водогрійний котел, в якому нове виконання перегородок-скребків забезпечило б своєчасне видалення з ділянки розташування водогрійних труб зчищених з їх поверхні забруднень, 00 о о 1008 Водогрійний котел містить дві СПІВВІСНІ обичайки 1 і 2 з утворенням між ними кільцевої порожнини З, кришку 4 у верхній частині обичайок 1 і 2 і колосникову решітку 5 в їх нижній частині, завантажувальний 6 і розвантажувальний 7 люки, вертикальні водогрійні труби 8, обидва КІНЦІ кожної з яких сполучено з кільцевою порожниною 3 (фіг 1) Всередині внутрішньої обичайки 2 розташовано шток 9 зі змонтованими на ньому суцільними центральними 10 і кільцевими периферійними 11 перегородками-скребками з вирізами 12, що відповідають розмірам і розташуванню водогрійних труб 8 (фіг 2, 3) І центральні 10, і периферійні 11 перегородки-скребки виконані конічними, причому вершина 13 центральних перегородок-скребків 10 розташована з боку кришки 4, а менша основа 14 периферійних перегородок-скребків 1 1 - з боку колосникової решітки 5 Котел працює таким чином Кільцеву порожнину 3 заповнюють водою, після чого у завантажувальний люк на колосниковій решітці 5 розміщують тверде паливо Димові гази, утворювані під час спалювання на колосниковій решітці 5 твердого палива, підіймаються до водогрійних труб 8 омивають їх, рухаючись між перегородками-скребками 10 і 11, і видаляються з верхньої частини обичайок 1 і 2 За необхідності очищення зовнішньої поверхні водогрійних труб 8 від твердих продуктів згоряння здійснюють зворотно-поступальний рух штока 9 При цьому перегородки-скребки 10 і 11 своїми вирізами 12 знищують забруднення з водогрійних труб 8, після чого забруднення завдяки КОНІЧНІЙ формі перегородок-скребків 10 і 11 поступово зсипаються на колосникову решітку 5 Пропонований водогрійний котел забезпечує надійне механічне очищення теплообмінних поверхонь водогрійних труб від забруднень І, міф 8001 1008 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку іЖ / Л 2001 р Формат 60x84,1/8 Обсяг С.уіт обл -вид арк Тираж 50 прим Зам У т у.9 УкрІНТЄІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
