Спосіб прискоренних ресурсних досліджень теплової труби

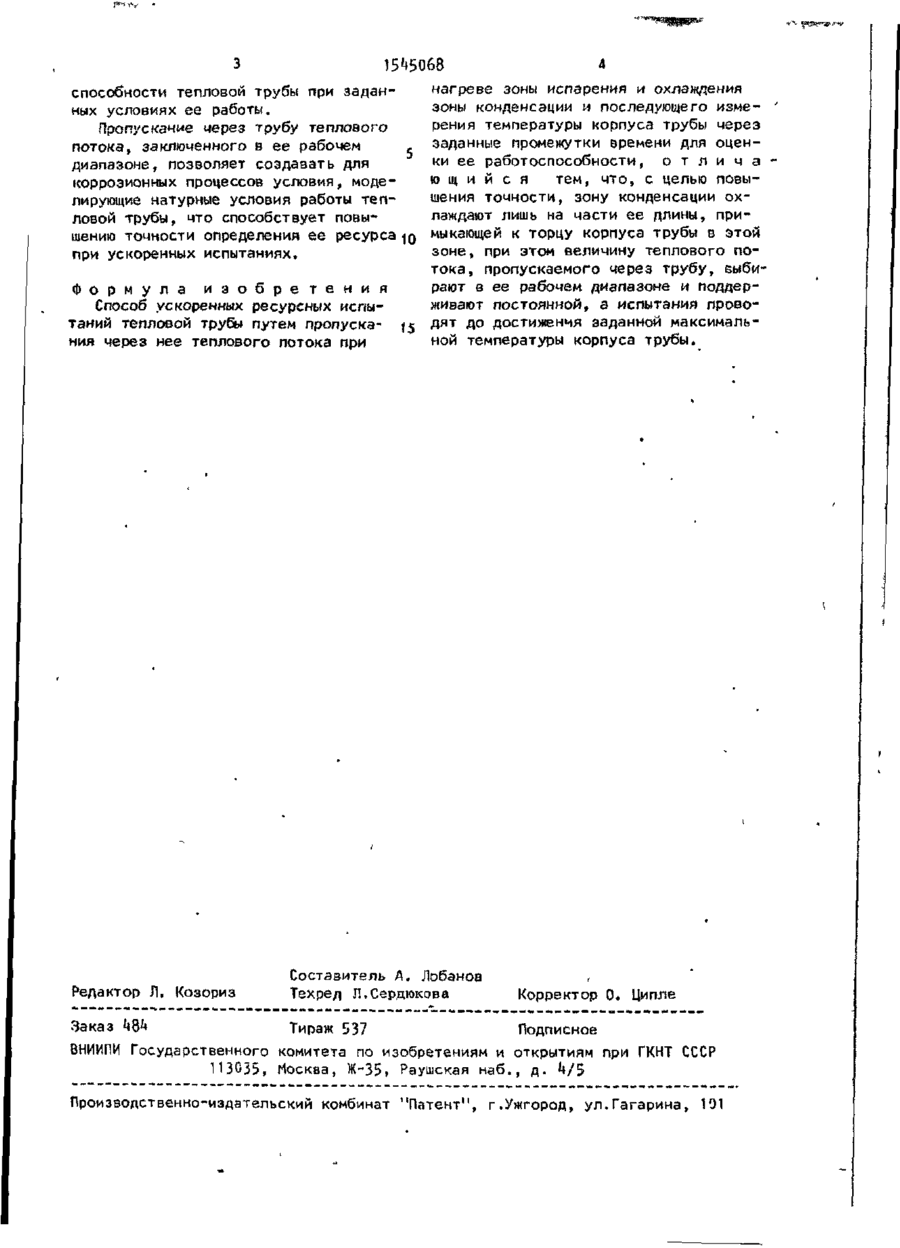

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) Ш) (51)5 F 28 D 15/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР 1 (21) ^30*4903/2^-06 (22) 11.06,87 (чб) 23.02.У0. Ьюл* № / (72) С П . Ткачев > Г Ж Смирнов и В.И. Гниличенко (53) 621.565.58(083.8) (56) Miinzel W.D. et al Lifetest Investigations with Stainless steel water Heat Pipes. International Heat pipes conference^ London, 1981» ,p.p. 463-465. (5*0 СПОСОБ УСКОРСННЫ* РЕСУРСНЫХ ИСПЫТАНИЙ ТЕПЛОВОЙ ТРУБЫ (57) Изобретение относится к ускоренным ресурсным испытаниям тепловых труб и позволяет повысить точность Изобретение относится к теплотехнике, а именно к теплопередающим устройствам. Цель изобретения - повышение точности. Способ осуществляют следующим образом . Устанавливают тепловую трубу, например цилиндрическую, горизонтально и подворят к ее зоне испарения постоянный тепловой поток (например, омическим нагревателем), величина которого находится в рабочем диапазоне трубы, а зону конденсации охлаждают на части ее длины, примыкающей к торцу корпуса трубы и равной (0,15-0,90) L H , гдє 1и - длина зоны конденсации при натурных испытаниях. Начальную температуру трубы выбирают такой же, 2 при определении их ресурса. Тепловую трубу при испытаниях устанавливают горизонтально и подводят к зоне испарения 'постоянный тепловой поток (его величина заключена в рабочем диапазоне трубы), а в зоне конденсации тепловой поток отводят лишь на ее части, примыкающей jк торцу корпуса трубы, что обеспечивает более высокий темп роста температуры трубы по сравнению с натурными испытаниями (температура в обоих случаях повышается за счет появления в трубе неконденсирующегося газа). Испытания проводят до заданной максимальной температуры адиабатной зоны трубы, определяющей предел ее работоспособности. как и при натурных испытаниях (для обеспечения этого условия температура охлаждающей зону конденсации среды должна быть снижена). При проведении ускоренных испытаний, по мере образования и накопления в трубе неконденсирующегося газа, ее температура возрастает быстрее, чем з случае натурных испытаний, так как доля внутренней поверхности трубы в зоне конденсации, блокируемая газом, оказывается большей. В то же время температура пара теплоносителя (или температура корпуса в теплоизолированной зоне транспорта) "проходит" все те же значения, что и при натурных испытаниях^ но за меньшее время» Испытания проводят до некоторой максимальной температуры, которая характеризует предел работо З 15*15068 & способности тепловой трубы при заданных условиях ее работы. Пропускание через трубу теплового потока, заключенного а ее рабочем , диапазоне, позволяет создавать для коррозионных процессов условия, моделирующие натурные условия работы тепловой трубы, что способствует повышению точности определения ее ресурса 1 0 при ускоренных испытаниях. Ф о р м у л а и з о б р е т е н и я Способ ускоренных ресурсных ислытаний тепловой трубы путем пропускания через нее теплового потока при Редактор Л. Козориз нагреве зоны испарения и охлаждения зоны конденсации и последующего измерения температуры корпуса трубы через заданные промежутки времени для оценки ее работоспособности, о т л и ч а ющи и с я тем, что, с целью повышения точности, зону конденсации охлаждают лишь на части ее длины, примыкающей к торцу корпуса трубы в этой зоне, при этом величину теплового потока, пропускаемого через трубу, еыбирают в ее рабочем диапазоне и поддерживают постоянной, а испытания прово15 Д я т Д° достижения заданной максимальной температуры корпуса трубы. Составитель А. Лобанов Техред Л.Сердюкова , Корректор 0. Ципле Заказ W Тираж 537 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д . k/$ Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, 101
