Спосіб настроювання теплової компенсації термостату
Номер патенту: 6365
Опубліковано: 29.12.1994
Автори: Грабой Лев Пінкусович, Ленська Ліна Петрівна, Дейнега Віктор Тимофєєвич, Бурбан Марк Наумович
Формула / Реферат
Способ настройки тепловой компенсации термостата, заключающийся в изменении мощности, выделяемой в компенсационном исполнительном элементе, путем изменения величины регулируемого компенсационного сопротивления, отличающийся тем, что, с целью упрощения процесса настройки, изменение величины регулируемого компенсационного сопротивления ведут до момента достижения режима тепловыделения в компенсационном исполнительном органе, при котором температура объекта регулирования равна заданной температуре настройки термостата, находящегося в процессе настройки вне климатической камеры.

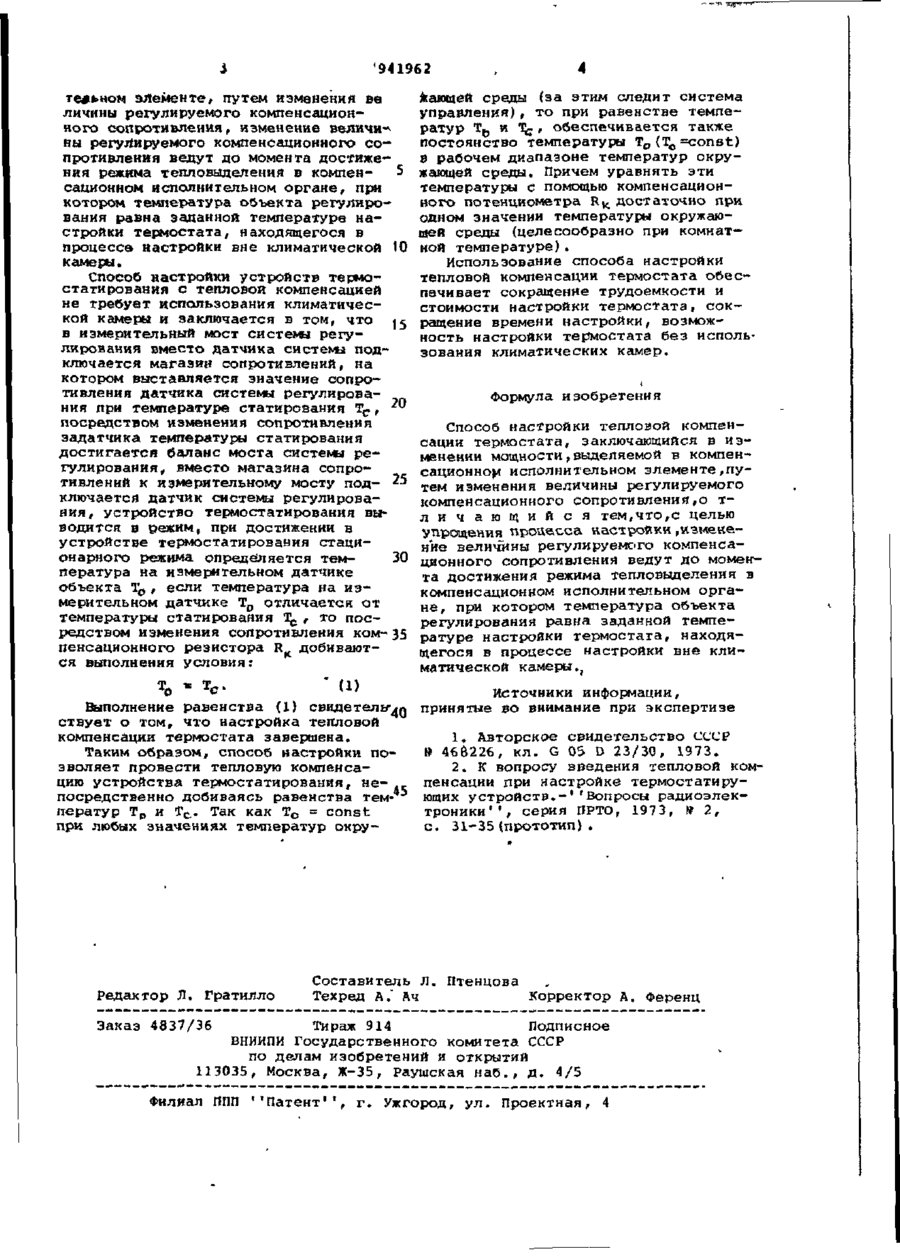

Текст
Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ 941962 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено 03.11.80 (21) 3000082/18-24 G 05 D 23/30 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет • Опубликовано 07.07.82. Бюллетень №25 Дата опубликования описания 07.07.82 (72) Авторы изобретения Л.П. Грабой, (51)М.Кл.3 В . Т . Д е й н е г а , М.Н. и Л.П. Ленская (53|УДК 6 2 1 .555.6 (088.8) Бурбан (71) Заявитель (54; СПОСОБ НАСТРОЙКИ ТЕШЮВСЙ КОМПЕНСАЦИИ ТЕРМОСТАТА Изобретение относится к прецизионному термостатированию элементов РЭА и может быть применено при настройке устройств термостатирования использующих принцип тепловой компенсации . Известен способ настройки устройств термостатирования с тепловой компенсацией , который заключается в нахождении оптимального значения мощности компенсационной обмотки путем изменения компенсационного резистора Rn H I . • Экспериментальное определение R K O связано с многократной перестройкой температуры климатической камеры на предельные значения температур окружающей среды, что позволяет находить R K - путем последовательных приближений. Однако это приводит к большим затратам времени. Наиболее близким к предлагаемому по технической сущности является способ настройки устройств термостатирования, заключающийся в сокращении количества перестроек температур климатической камеры до двух - на предельные значения температур окружающей среды ТСр1 и Т С р г , при которых определяются зависимости температуры 10 15 20 25 30 статирования от величины R K . Искомое значение Rfco, П Р И котором изменение температуры окружающей среды не приводит к изменению температуры статирования, находится в точке пересечения полученных кривых [21. Однако этот способ настройки устройств термостатирования с тепловой компенсацией, как и другие известные способы, требует использования климатической камеры, что значительно увеличивает время и повышает стоимость настроечных работ. Кроме того, при построении графиков точка пересечения, а, следовательно , и R ^ определяется с некоторой погрешностью, зависящей от точности построения графиков. Установка на компенсационном резисторе значения R K o также производится с определенной погрешностью, в результате чего точность термостата снижается. Цель изобретения - упрощение процесса настройки тепловой компенсации термостата. Поставленная цель достигается тем, что согласно способу настройки тепловой компенсации термостата, заключающемуся в изменении мощности, выделяемой в компенсационном исполни 941962 те*ьном элементе, путем изменения ве личины регулируемого компенсационного сопротивления, изменение величин ны регулируемого компенсационного с о противления ведут до момента достижения режима тепловыделения в компен- 5 сационном исполнительном органе, при котором температура объекта регулирования равна заданной температуре настройки термостата, находящегося в процессе настройки вне климатической 10 камеры. Способ настройки устройств термостатирования с тепловой компенсацией не требует использования климатической камеры и заключается в том, что 15 в измерительный мост системы регулирования вместо датчика системы подключается магазин сопротивлений, на котором выставляется значение сопротивления датчика системы регулирования при температуре статирования Т с , ™ посредством изменения сопротивления задатчика температуры статирования достигается баланс моста системы р е гулирования, вместо магазина сопротивлений к измерительному мосту под- 25 ключается датчик системы регулирования, устройство термостатирования выводится в режим, при достижении в устройстве термостатирования стационарного режима определяется тем30 пература на измерительном датчике объекта То , если температура на и з мерительном датчике TD отличается от температуры статирования Т,. , то посредством изменения сопротивления ком-35 пенсационного резистора R добиваются выполнения условия: т0 - т с . * (і) жающей среды (за этим следит система управления), то при равенстве температур Т ь и %~ , обеспечивается также постоянство температуры T D ( T 0 = c o n s t ) в рабочем диапазоне температур окружающей среды. Причем уравнять эти температуры с помощью компенсационного потенциометра R K достаточно при одном значении температуры окружающей среды (целесообразно при комнатной температуре). Использование способа настройки тепловой компенсации термостата о б е с печивает сокращение трудоемкости и стоимости настройки термостата, с о к ращение времени настройки, возможность настройки термостата без использования климатических камер. Формула изобретения Способ настройки тепловой компенсации термостата, заключающийся в и з менении мощности t выделяемой в компенсационном исполнительном элементе/Путем изменения величины регулируемого компенсационного с о п р о т и в л е н и я ^ тл и ч а ю щ и й с я тем,что,с целью упрощения процесса настройки и з м е н е ние величины регулируемого компенсационного сопротивления ведут до момента достижения режима тепловыделения в компенсационном исполнительном о р г а н е , при котором температура объекта регулирования равна заданной температуре настройки термостата, находящегося в процессе настройки вне климатической камеры t j Источники информации, Выполнение равенства (1) свидетель^п принятые во внимание при экспертизе ствует о том, что настройка тепловой компенсации термостата завершена. 1. Авторское свидетельство СССР № 466226, к л . G 05 D 23/30, 1973. Таким образом, способ настройки по2. К вопросу введения тепловой комзволяет провести тепловую компенсацию устройства термостатирования, н е - . , пенсации при настройке термостатирующих устройств.- 1 'Вопросы радиоэлекпосредственно добиваясь равенства темт р о н и к и " , серия ПРТО, 197 3, № 2, ператур Т о и Т с . Так как Т с = c o n s t при любых значениях температур окрус . 31-35(прототип). Редактор Л. Гратилло Составитель Л. Птенцова Техред А.' Ач Корректор А. Ференц Заказ 4837/36 Тираж 914 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а с . , д . 4/5 Филиал П П ' ' П а т е н т 1 1 , г . Ужгород, П ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAdjustment method for thermal compensation of thermostat
Автори англійськоюHraboi Lev Pinkusovych, Deineha Viktor Tymofiiovych, Lenska Lina Petrivna
Назва патенту російськоюСпособ настройки тепловой компенсации термостата
Автори російськоюГрабой Лев Пинкусович, Дейнега Виктор Тимофеевич, Ленская Лина Петровна
МПК / Мітки
МПК: G05D 23/30
Мітки: термостату, спосіб, компенсації, настроювання, теплової
