Спосіб одержання в’яжучого

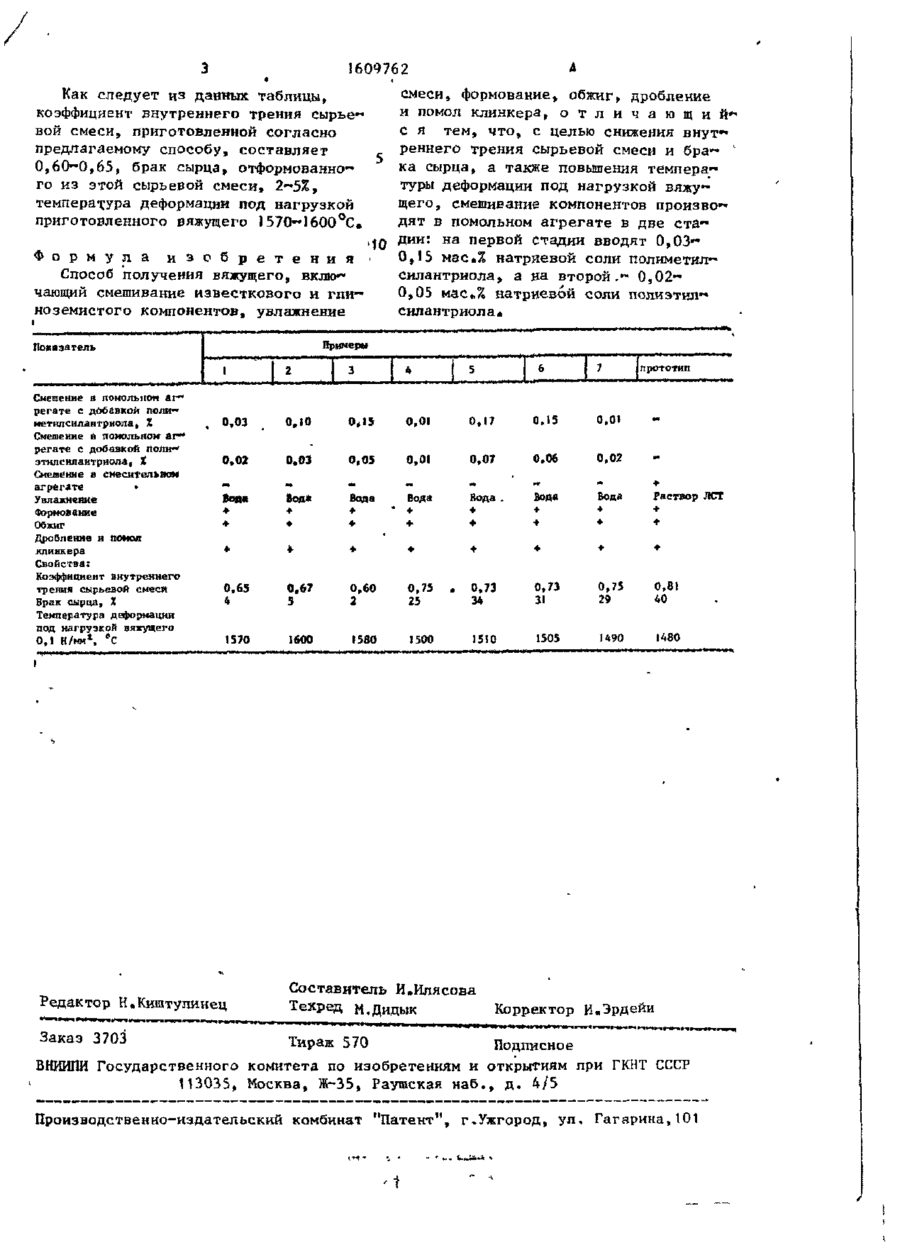

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SIL1609762 (51)5 А1 С 04 В 7/32 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ H30BF ТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4630548/23-33 (22) 03.10.88 (46) 30.11.90. Бюл. № 44 (71) Украинский научно~исследова** тельский институт огнеупоров (72) Я.З.Шапиро, А.П.Бакалкин, Л.Г.Литвин, Т.П.Купалова, М.Н.Сорин, Н.М.Анжеуров и Г.Е.Карась (53) 666.998(088.8) (56) Авторское свидетельство СССР № 553222, кл. С 04 В 7/32, 1975. (54) СПОСОБ ПОЛУЧЕНИЯ ВЯЖУЩЕГО (57) Изобретение относится к промышленности строительных материалов, преимущественно к способам получения высокоглиноземистого цемента. Целью изобретения является снижение внут Изобретение относится к промышленности строительных материалов, преимущественно к способам получения алюминаткалыдиевого цемента. Цель изобретения - снижение внутреннего трения сырьевой смеси и бра« ка сырца, а также повышение температуры деформации под нагрузкой вяжущего. Для осуществления способа в помольный агрегат, например жаровую' мельницу, загружают известковый компонент, например тонкомолотый мел» глиноземистый компонент, например глинозем (в товарном виде), в соотношении известковый компонент:глино реннего трения сырьевой смеси и брака сырца, а. также повышение темпера— туры деформации под нагрузкой вяжущего. Для осуществления способа в помольном агрегате смешивают известковый, глиноземистый компонент и натриевую соль полиметилсилантриола, а через 10-12 мин вводят натриевую соль полиэтилсилантриола и смесь перемешивают» Затем смесь загружают в смеситель, где ее увлажняют, после чего из нее формуют брикеты, которые затем обжигают и подвергают дроблению и помолу для получения клинкера. Коэффициент внутреннего трения сырьевой смеси 0,6-0,65; брак сырца 2-5%, температура деформации под нагрузкой вяжущего 157О-16ОО°С. 1 табл. земистый компонент = 62-65:38-35 и натриевую соль полиметилсилантриол» а через 10—12 мин — натриевую соль полиэтилсилантриол. Затем смесь подают в смеситель, где ее увлажняют,, после чего из полученной массы прес суют брикеты, которые обжигают при 1420 С с выдержкой при максимальной температуре в течение 6 ч и подвергают дроблению с последующим помолом клинкера. Параметры осуществления способа и свойства сырьевой смеси, а также вяжущего, полученных указанным способом, приведены в таблице. (Л о о СО го 1609762 Как следует из данных таблицы, коэффициент внутреннего трения сырье" вой смеси, приготовленной согласно предлагаемому способу, составляет 0,60-0,65, брак сырца» отформованного из этой сырьевой смеси» 2-5%, температура деформации под нагрузкой й приготовленного вяжущего 1570 !600°С, смеси, формование, обнсиг, дробление и помол клинкера, о т л и ч а ю щ и й * с я тем, что, с целью снижения внутгреннего трения сырьевой смеси и брака сырца, а также повышения температуры деформации под нагрузкой вяжущего, смешивание компонентов производят в помольном агрегате в две стаи и : н а Д первой стадии вводят 0,030,15 мас.% натриевой соли полиметилсилантриола, а на второй." 0,024 0,05 мас„% натриевой соли полиэтилсилантриола. Ф о р м у л а и з о б р е т е н и я Способ получения вяжущего, включающий смешивание известкового и гли— ноземистого компонентов, увлажнение Примеры Показатель 6 7 0,02 2 3 4 5 0,10 1 Смешение s помольной а г регате с добавкой полиметклсилантрнола, X Смешение в помольном аг** регате с добавкой поли" зтнлснлантриола, % Смешение в смесительном агрегате • Увлажнение Формование Обжиг Дробление и помол клинкера Свойства: Коэффициент внутреннего трения сырьевой смеси Брак сырца, X Температура деформации под нагрузкой вяжущего 0,1 Н/мм 1 , °С Л 0,15 0,01 0.17 0,15 0,01 0.03 0,05 0,01 0,07 0,06 0,02 *• • • Вода . + + ** — •• * Вода + Вода • • • • * + 0.65 0,67 0,60 0,75 1570 1600 1580 1500 Веда 4 прототип 5 2 Вода ' + • • + Раствор ЛСТ 25 , Вода + + + + + + • Вода + • • 0.73 0.73 0,75 0,81 1510 1505 1490 1480 34 31 29 Редактор Н.Киштулинец Составитель И.Илясова Техред м.Дидык Корректор И.Эрдейи Заказ 3703 Тираж 570 40 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР И3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
