Циліндричний замок, що замикається з обох сторін

Номер патенту: 87030

Опубліковано: 10.06.2009

Автор: Радевич Костянтин Анатолійович

Завантажити PDF файл.

Формула / Реферат

1. Циліндричний замок, що замикається з обох сторін, який містить у собі корпус, роз'єднаний на дві частини поперечною розточкою, та має розташований по всій його довжині аксіальний отвір, у якому з можливістю обертання містяться серцевини, кінцеві частини котрих виходять у поперечну розточку та мають зовні кільцеві канавки, у яких містяться внутрішні кільцеві виступи збірної борідки, яка з можливістю обертання міститься у поперечній розточці корпусу, який відрізняється тим, що містить у собі циліндричний стержень, жорстко з'єднаний з борідкою або виконаний з нею за одне ціле, який по обидві сторони від борідки виходить у аксіальний отвір корпусу та на кінцевих частинах має зовні кільцеві виступи, між якими знаходяться внутрішні кільцеві виступи корпусу.

2. Циліндричний замок, що замикається з обох сторін, за п. 1, який відрізняється тим, що жорстко з'єднаний з борідкою циліндричний стержень може складатися із двох частин, з'єднаних при допомозі борідки.

Текст

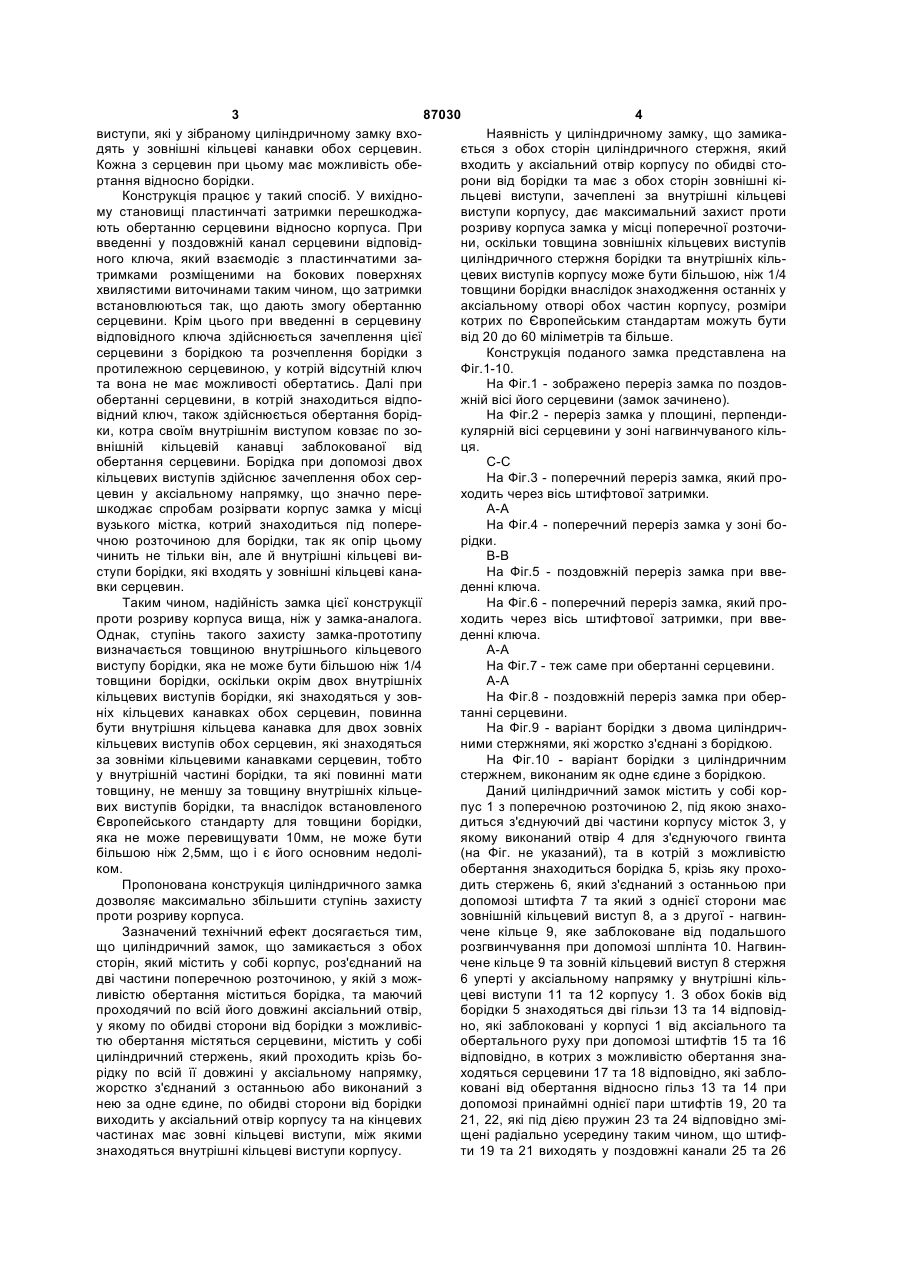

1. Циліндричний замок, що замикається з обох сторін, який містить у собі корпус, роз'єднаний на дві частини поперечною розточкою, та має розташований по всій його довжині аксіальний отвір, у якому з можливістю обертання містяться серцевини, кінцеві частини котрих виходять у поперечну 3 87030 4 виступи, які у зібраному циліндричному замку вхоНаявність у циліндричному замку, що замикадять у зовнішні кільцеві канавки обох серцевин. ється з обох сторін циліндричного стержня, який Кожна з серцевин при цьому має можливість обевходить у аксіальний отвір корпусу по обидві стортання відносно борідки. рони від борідки та має з обох сторін зовнішні кіКонструкція працює у такий спосіб. У вихіднольцеві виступи, зачеплені за внутрішні кільцеві му становищі пластинчаті затримки перешкоджавиступи корпусу, дає максимальний захист проти ють обертанню серцевини відносно корпуса. При розриву корпуса замка у місці поперечної розточивведенні у поздовжній канал серцевини відповідни, оскільки товщина зовнішніх кільцевих виступів ного ключа, який взаємодіє з пластинчатими зациліндричного стержня борідки та внутрішніх кільтримками розміщеними на бокових поверхнях цевих виступів корпусу може бути більшою, ніж 1/4 хвилястими виточинами таким чином, що затримки товщини борідки внаслідок знаходження останніх у встановлюються так, що дають змогу обертанню аксіальному отворі обох частин корпусу, розміри серцевини. Крім цього при введенні в серцевину котрих по Європейським стандартам можуть бути відповідного ключа здійснюється зачеплення цієї від 20 до 60 міліметрів та більше. серцевини з борідкою та розчеплення борідки з Конструкція поданого замка представлена на протилежною серцевиною, у котрій відсутній ключ Фіг.1-10. та вона не має можливості обертатись. Далі при На Фіг.1 - зображено переріз замка по поздовобертанні серцевини, в котрій знаходиться відпожній вісі його серцевини (замок зачинено). відний ключ, також здійснюється обертання борідНа Фіг.2 - переріз замка у площині, перпендики, котра своїм внутрішнім виступом ковзає по зокулярній вісі серцевини у зоні нагвинчуваного кільвнішній кільцевій канавці заблокованої від ця. обертання серцевини. Борідка при допомозі двох С-С кільцевих виступів здійснює зачеплення обох серНа Фіг.3 - поперечний переріз замка, який процевин у аксіальному напрямку, що значно переходить через вісь штифтової затримки. шкоджає спробам розірвати корпус замка у місці А-А вузького містка, котрий знаходиться під попереНа Фіг.4 - поперечний переріз замка у зоні бочною розточиною для борідки, так як опір цьому рідки. чинить не тільки він, але й внутрішні кільцеві виВ-В ступи борідки, які входять у зовнішні кільцеві канаНа Фіг.5 - поздовжній переріз замка при ввевки серцевин. денні ключа. Таким чином, надійність замка цієї конструкції На Фіг.6 - поперечний переріз замка, який пропроти розриву корпуса вища, ніж у замка-аналога. ходить через вісь штифтової затримки, при ввеОднак, ступінь такого захисту замка-прототипу денні ключа. визначається товщиною внутрішнього кільцевого А-А виступу борідки, яка не може бути більшою ніж 1/4 На Фіг.7 - теж саме при обертанні серцевини. товщини борідки, оскільки окрім двох внутрішніх А-А кільцевих виступів борідки, які знаходяться у зовНа Фіг.8 - поздовжній переріз замка при оберніх кільцевих канавках обох серцевин, повинна танні серцевини. бути внутрішня кільцева канавка для двох зовніх На Фіг.9 - варіант борідки з двома циліндричкільцевих виступів обох серцевин, які знаходяться ними стержнями, які жорстко з'єднані з борідкою. за зовніми кільцевими канавками серцевин, тобто На Фіг.10 - варіант борідки з циліндричним у внутрішній частині борідки, та які повинні мати стержнем, виконаним як одне єдине з борідкою. товщину, не меншу за товщину внутрішніх кільцеДаний циліндричний замок містить у собі корвих виступів борідки, та внаслідок встановленого пус 1 з поперечною розточиною 2, під якою знахоЄвропейського стандарту для товщини борідки, диться з'єднуючий дві частини корпусу місток 3, у яка не може перевищувати 10мм, не може бути якому виконаний отвір 4 для з'єднуючого гвинта більшою ніж 2,5мм, що і є його основним недолі(на Фіг. не указаний), та в котрій з можливістю ком. обертання знаходиться борідка 5, крізь яку прохоПропонована конструкція циліндричного замка дить стержень 6, який з'єднаний з останньою при дозволяє максимально збільшити ступінь захисту допомозі штифта 7 та який з однієї сторони має проти розриву корпуса. зовнішній кільцевий виступ 8, а з другої - нагвинЗазначений технічний ефект досягається тим, чене кільце 9, яке заблоковане від подальшого що циліндричний замок, що замикається з обох розгвинчування при допомозі шплінта 10. Нагвинсторін, який містить у собі корпус, роз'єднаний на чене кільце 9 та зовній кільцевий виступ 8 стержня дві частини поперечною розточиною, у якій з мож6 уперті у аксіальному напрямку у внутрішні кільливістю обертання міститься борідка, та маючий цеві виступи 11 та 12 корпусу 1. З обох боків від проходячий по всій його довжині аксіальний отвір, борідки 5 знаходяться дві гільзи 13 та 14 відповіду якому по обидві сторони від борідки з можливісно, які заблоковані у корпусі 1 від аксіального та тю обертання містяться серцевини, містить у собі обертального руху при допомозі штифтів 15 та 16 циліндричний стержень, який проходить крізь бовідповідно, в котрих з можливістю обертання знарідку по всій її довжині у аксіальному напрямку, ходяться серцевини 17 та 18 відповідно, які забложорстко з'єднаний з останньою або виконаний з ковані від обертання відносно гільз 13 та 14 при нею за одне єдине, по обидві сторони від борідки допомозі принаймні однієї пари штифтів 19, 20 та виходить у аксіальний отвір корпусу та на кінцевих 21, 22, які під дією пружин 23 та 24 відповідно змічастинах має зовні кільцеві виступи, між якими щені радіально усередину таким чином, що штифзнаходяться внутрішні кільцеві виступи корпусу. ти 19 та 21 виходять у поздовжні канали 25 та 26 5 87030 6 серцевин 17 та 18 відповідно для ключа 27. Кожна 5 сторони виконані за одне єдине із ними зовнішні із серцевин 17 та 18 заблоковані від руху аксіалькільцеві виступи 8 та 9 відповідно. но назовні при допомозі внутрішніх кільцевих виЗамок пропонованої конструкції може мати виступів 28 та 29 гільз 13 та 14 відповідно. конану за одне єдине із стержнем 6 борідку 5, та Циліндровий замок пропонованої конструкції при цьому корпус замка має бути виконаним припрацює таким чином: у стані, коли замок зачиненаймні із двох частин 1 та 35, з'єднаних після ний, штифти 19, 20 та 21, 22 розташовані так, що встановлення борідки 6, 5 у будь-який спосіб. блокують поверхню обертання між серцевинами При спробі розриву корпусу замка у місці міст17, 18 та гільзами 13, 14 відповідно. Таким чином ка 3, що знаходиться під поперечною розточиною серцевини неможливо обернути. При введені у 2 для борідки 5, стержень 6 борідки 5 виконує роль будь-який із поздовжніх каналів 25 та 26 для клюз'єднуючого елементу для обох частин корпусу 1 ча, наприклад у канал 25 із правої сторони, відпочерез зачеплення за корпус з обох сторін при довідного ключа 27, який своїми виточинами так взапомозі зовнішніх кільцевих виступів 8 та 9. Сила, ємодіє із штифтами 19 та 20, що останні займають протидіюча розриву корпусу, є при цьому пропортаке становище, при котрому штифт 19 знаходитьційною окрім площини поперечного перерізу містка ся лише у серцевині 17, а штифт 20 - лише у гільзі 3, ще площині поперечного перерізу стержня 6 13, стає можливим обертання серцевини 17 відноборідки 5. сно гільзи 13. Крім того ключ 27 входить у торцеДане технічне рішення дозволяє підвищити вий паз 30 циліндричного стержня 6. При обертанступінь захисту циліндричного замка проти розрині серцевини 17 ключем 27 також здійснюється і ву корпуса та може широко використовуватись як обертання циліндричного стержня 6 разом з борідтовар народного вжитку при будівництві. кою 5. Таким чином дане технічне рішення задовольЗамок пропонованої конструкції може мати два няє критерії патентоспроможності згідно із статтею циліндричних стержня 31 та 32, які жорстко з'єд6 Закону України «Про охорону прав на винаходи нуються із борідкою 5 при допомозі штифтів 33 та та корисні моделі». 34 відповідно та мають із протилежної від борідки 7 Комп’ютерна верстка Литвиненко Л. 87030 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cylindrical lock locked from both sides

Автори англійською

Radevych Kostiantyn Anatoliiovych

Назва патенту російською

Цилиндрический замок, который закрывается с двух сторон

Автори російською

Радевич Константин Анатольевич

МПК / Мітки

МПК: E05B 27/00

Мітки: замикається, циліндричний, замок, обох, сторін
