Пробка з відкидним ковпачком для упакування рідких і текучих продуктів

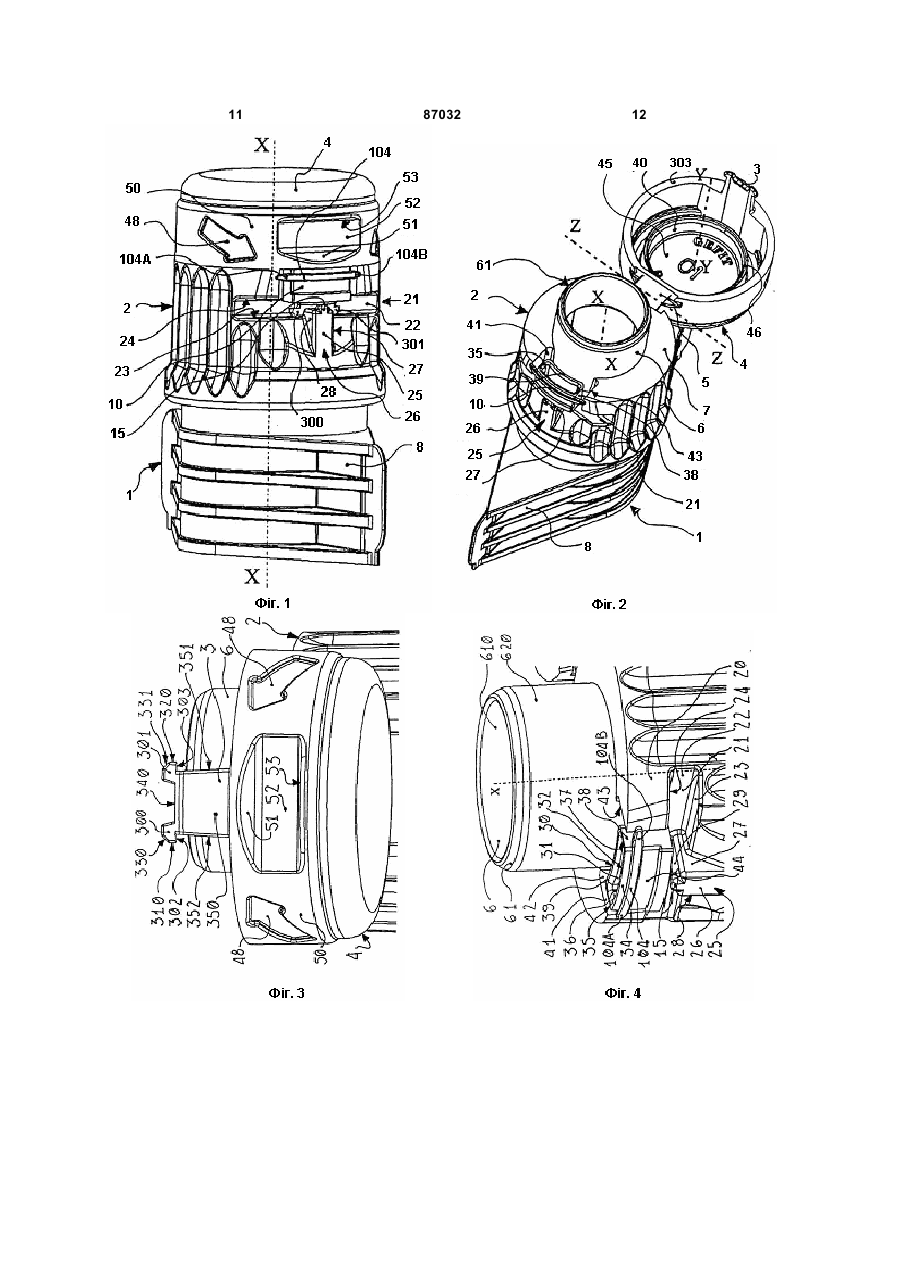

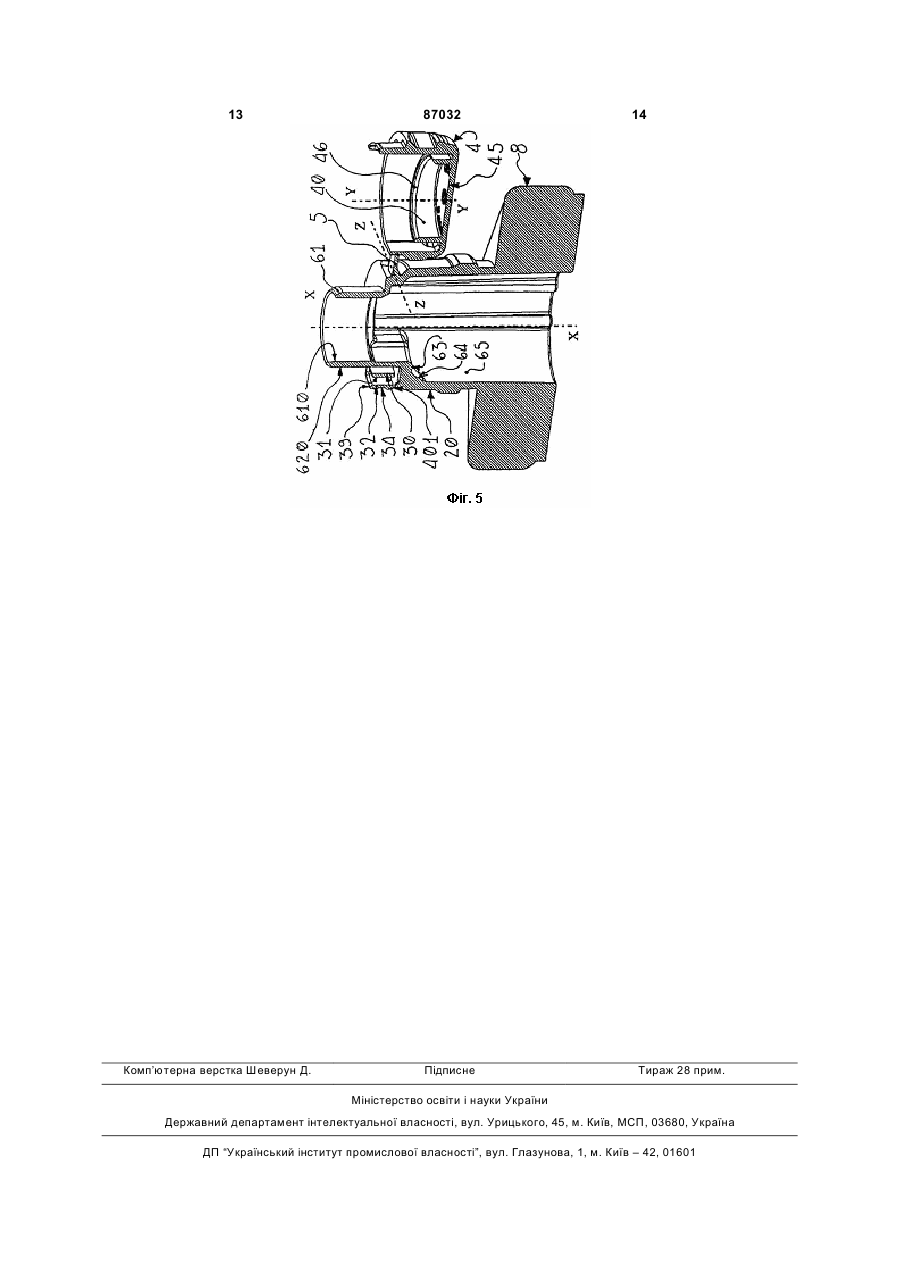

1. Пробка з відкидним ковпачком для упакування рідких і текучих продуктів, що має дозатор (2), який включає ребристий корпус (20) і горловину (6) і жорстко зв'язаний з ромбоподібною основою (8), і ковпачок (4), шарнірно з'єднаний з дозатором (2) за допомогою гнучкого елемента (5), при цьому ребристий корпус (20) має виїмку (21), утворену вертикальною поверхнею (22) і горизонтальними поверхнями (23, 24), упор (25), утворений трьома вертикальними поверхнями (26, 27, 28) і горизонтальною поверхнею (29), на якій є зубець (15), що виступає за межі зазначеної горизонтальної поверхні (29), карман (10), утворений по вертикалі двома зовнішніми округленими стінками (30, 34) і двома внутрішніми округленими стінками (31, 32), у радіальному напрямку двома зовнішніми радіальними стінками (35, 38) і двома внутрішніми радіальними стінками (36, 37), що утворюють перший радіальний кут, а по горизонталі утворений верхньою і нижньою стінками (39, 401) і з'єднаний з ребристим корпусом (20) за допомогою перемичок (104А, 104В) з можливістю їхнього розриву при відкриванні пробки, проріз, у якому розташований карман (10), при цьому проріз виконаний над виїмкою і обмежений вертикальними радіальними поверхнями (41, 43), що утворюють другий радіаль C2 2 (19) 1 3 87032 4 Закупорювальні засоби для упакування зазналеного до ковпачка за допомогою перемичок і ченого вище типу зазвичай називаються пробками з'єднаного з дозатором до застосування. В обох - дозаторами «фліп-топ», тобто мається на увазі випадках, відкриття можливо тільки тоді, коли ганаявність пробки з відкидним ковпачком. Такі прорантійне колечко від'єднується від пробки « фліпбки складаються з дозуючого корпуса, установлетоп», відламавши перемички і вивільнивши або ного на верхній частині горловини і так званого ковпачок, або дозатор. Доказом розкриття упаковнижнього елемента «спаут», і ковпачка, що забезки є саме відсутність гарантійного колечка. печує відкриття і закриття дозатора і виготовленоЯвним недоліком даного рішення в обох випаго за одне ціле з дозатором, з яким ковпачок з'єддках є наявність елемента, що відривається від наний за допомогою гнучкого шарнірного пробки «фліп-топ»: при першому розкриванні проелемента. Шарнір забезпечує взаємодію дозатора бки «фліп-топ» необхідно від'єднати гарантійне і ковпачка при відкритті і закритті упаковки. колечко від іншої частини закупорювального засоКрім цього, ковпачок захищає зону дозатора, бу, що не виключає його попадання в навколишнє призначену для виливання рідини або текучої ресередовище, або, що ще гірше, його випадкове човини, від стикання зі сторонніми домішками і проковтування. Крім того, неефективна конфігуразабезпечує гігієнічність його застосування. ція стикування гарантійного колечка з ковпачком При відкриванні не треба звертати увагу на або дозатором (залежно від конфігурації) дозвоковпачок, тому що він з'єднаний з дозатором і відляє відкрити упаковку без відламування перемисутній ризик втрати або забруднення у випадку чок, що утруднює визначення факту відкриття або його випадкового падіння. цілісності гарантійного механізму. І в останню черДозатор закупорювальних засобів типу «фліпгу, незважаючи на досить ефективну систему витоп» має елементи для приклеювання або впаюявлення факту розкриття упакування (відсутність вання на стінках упаковки. частини пробки), ця конфігурація не відповідає Для відкривання ковпачка зазвичай викорисвимозі ринку, що забороняє використання рішень, товуються два типи гарантійних систем. що забруднюють навколишнє середовище, тому Перший тип гарантійної системи (WO що в описаному випадку гарантійне колечко вики03/004361) складається з одного елемента, з'єддається в навколишнє середовище. наного з ковпачком за допомогою перемичок наВраховуючи вищевказане, в основу винаходу лежної кількості, що з'єднується з дозатором за поставлена задача створити пробку з відкидним допомогою замка спеціального виконання при ковпачком для упакування рідких і текучих продукпершому етапі закриття, який передує застосувантів, що одночасно була б дешевою, гігієнічною і ню пробки « фліп-топ». При першому відкритті надійною щодо очевидності факту розкриття упаковпачка перемички відламуються, і вище описана ковки, тобто мала конструктивні і функціональні гарантійна система залишається прикріпленою до характеристики для забезпечення заданих вимог і дозатора. одночасно виключала б недоліки, що присутні у Це саме рішення отримується при зміні полопробках типу «фліп-топ» відомих конструкцій. ження гарантійної системи, спочатку прикріпленої Поставлена задача вирішується тим, що в до дозатора за допомогою перемичок і з'єднаної з пробці з відкидним ковпачком для упакування рідковпачком до застосування закупорювальної сиских і текучих продуктів, що має дозатор, жорстко теми. У цьому випадку гарантійна система при зв'язаний з ромбовидною основою і має корпус і першому відкритті залишається прикріпленою до горловину, і ковпачок, шарнірно з'єднаний з дозаковпачка. тором за допомогою гнучкого елемента, згідно з Явним недоліком даного рішення в обох випавинаходом корпус дозатора виконаний ребристим і дках є те, що факт розкривання упаковки є недов ньому виконана виїмка, утворена вертикальною статньо очевидним, тому що після повторного заповерхнею і двома горизонтальними поверхнями, криття ковпачка торці перемичок повертаються в упор, утворений трьома вертикальними поверхняпервинне положення, що утруднює визначення ми і горизонтальною поверхнею, на якій є зубець, факту розкриття гарантійного механізму. що виступає за межі зазначеної горизонтальної По-друге, техніка, яка застосовується для поверхні, карман, по вертикалі утворений двома з'єднання гарантійної системи з дозатором або з зовнішніми округленими стінками і двома внутріковпачком до використання, утруднює викорисшніми округленими стінками, а в радіальному натання закупорювального засобу і сприяє від'єдпрямку утворений двома зовнішніми радіальними нанню гарантійної системи від іншої частини закустінками і двома внутрішніми радіальними стінкапорювального засобу і його наступному ми, які утворюють перший радіальний кут, а по попаданню в навколишнє середовище. горизонталі утворений верхньою і нижньою стінІнший тип гарантійної системи (WO 02/28735) ками і з'єднаний із циліндричним ребристим корпупередбачає виконання елемента, що прикріплений сом за допомогою перемичок з можливістю їхнього до дозатора за допомогою перемичок у належній розриву при відкриванні пробки, і проріз, у якому кількості і має спеціальну геометрію для стикуванрозташований карман, при цьому зазначений проня з ковпачком при першому закритті, що передує різ виконаний над виїмкою і обмежений двома застосуванню пробки « фліп-топ». В остаточній вертикальними радіальними поверхнями, що конфігурації гарантійна система виглядає як « утворюють другий радіальний кут, який більший смужка-колечко», яка прикріплена до дозатора і першого радіального кута, причому горловина знаходиться в зачепленні з ковпачком. утворена внутрішньою поверхнею і зовнішньою Таке саме рішення виходить при зміні полоповерхнею, з'єднаною перехідною поверхнею з ження гарантійного механізму, спочатку прикріпребристим корпусом, а ковпачок містить днище, на 5 87032 6 внутрішній стороні якого виконане ущільнювальне середовище. кільце, на торці якого є кільце, що центрує, і язиНевеликі розміри карману, що виконує функчок, утворений внутрішньою поверхнею і зовнішцію гарантійної системи запропонованої пробки ньою поверхнею, відстань між якими менша від«фліп-топ», при рівній ефективності забезпечують стані між двома внутрішніми радіальними стінками значну економію матеріалу. карману, і має два зубці, які виконані на кінці язичДодаткові характеристики і переваги запропока з його протилежних сторін і обмежені двома нованої пробки типу «фліп-топ», згідно з винаховертикальними поверхнями, відстань між якими дом, будуть зазначені в описі виконання, наведебільша відстані між двома внутрішніми радіальниного як показовий і не обмежуючий приклад, з ми стінками карману, і горизонтальною поверхнею, посиланням на прикладені креслення, на яких: відстань між якою і поверхнею, що утворює торець Фіг. 1 зображує пробку з відкидним ковпачком ковпачка, більше відстані між верхньою і нижньою для упакування рідких і текучих продуктів в закристінками карману. тому положенні, виконану згідно з винаходом; Винахід не обмежується описаним вище варіФіг. 2 зображує пробку, наведену на Фіг. 1, у антом виконання. відкритому положенні, вигляд зверху, згідно з виЗокрема, карман має різні радіальні і/або осьнаходом; ові розміри. Фіг. 3 зображує пробку, наведену на Фіг. 1, у Можливі варіанти, в яких частина язичка, що відкритому положенні, вигляд збоку з боку ковпачвиходить за межі карману, має різну форму. ка, згідно з винаходом; Можливі конструкції пробки, у яких перемички Фіг. 4 зображує горловину і карман пробки, накарману мають різне розташування і/або розміри. веденої на Фіг. 1, у відкритому положенні, згідно з Можливі варіанти, у яких зубці язичка мають винаходом; різне розташування всередині карману і/або форФіг. 5 зображує пробку, наведену на Фіг. 1, у му і/або розміри. відкритому положенні в розрізі, згідно з винахоВ окремих варіантах язичок розташований на дом. ковпачку в різному осьовому і/або радіальному Посилаючись на прикладені креслення, позиположенні і має різні форму і/або радіальні і/або ція 1 відповідає запропонованій пробці 1 з відкидосьові розміри. ним ковпачком для упакування рідких і текучих Передбачено варіанти, коли язичок зафіксопродуктів типу «фліп-топ» у зборі, що складається ваний у кармані за допомогою зубців у різних радіз дозатора 2 і ковпачка 4, з'єднаного за одне ціле з альному і/або осьовому положеннях. даним дозатором 2 за допомогою шарніра 5. За Однокомпонентна пробка з відкидним ковпачодне ціле з ковпачком 4 з'єднаний язичок 3, що ком для упакування рідких і текучих продуктів завиконує функцію замка, який зачіпляється в карбезпечує одержання виробу з полегшеною вагою і мані 10, розташованому в дозаторі 2, що має вісь зниженою вартістю і відповідає вимозі одержання Х-Х, як буде зазначено далі в описі. гарантійної системи, яка візуально встановлює як Згідно з кресленнями, у дозаторі 2 є вихідна факт розкриття упаковки, так і запобігання попагорловина 6, призначена для розливу рідини, що данню частин гарантійної системи в навколишнє міститься в упаковці, з якою описувана пробка середовище. безпосередньо з'єднана. Зміна положення карману відносно корпуса, Зв'язок між вихідною горловиною 6 і дозатощо визначає перехід від закритого положення до ром 2 забезпечується за допомогою співвісної з відкритого положення пробки, є очевидним і незаними перехідної поверхні 7, що належним чином перечним фактом порушення цілісності запропоз'єднана з ними. нованої пробки «фліп-топ». Дозатор 2 має ребристу ромбовидну основу 8, При цьому має місце зміна зовнішнього вигляпризначену для з'єднання з вибраною гнучкою ду пари деталей язичок - карман, що також свідупаковкою. Форма, розміри і можливі варіанти чить про порушення цілісності пробки з відкидним з'єднання в єдине ціле ромбовидної основи 8 з ковпачком. іншою частиною дозатора 2 не є предметом домаКрім того, відламування перемичок і вільний гань і обмеженням для застосування запропонорух карману разом з язичком, свідчать про поруваного винаходу. У зв'язку із цим ребристу ромбошення цілісності запропонованої пробки «фліпвидну основу 8 не буде далі описано. топ». При цьому в закритому положенні пробки Посилаючись на Фіг. 2, вихідна горловина 6 істотно змінюється положення перемичок у порівскладається із циліндричного патрубка 61 з округнянні з положенням, що передує розкриттю пробленою поверхнею з боку вільного торця і утвореки, що є додатковим очевидним і незаперечним ною внутрішньою поверхнею 610 і зовнішньою фактом порушення цілісності запропонованої проповерхнею 620. Патрубок 61 стикується з ковпачбки « фліп-топ». ком 4 за допомогою кільця, що центрує 46, яке є Таким чином, описане конструктивне виконанторцем ущільнювального кільця 40, виконаного на ня запропонованої пробки, забезпечує надійну днищі 45 ковпачка 4. Патрубок 61 і кільце, що гарантійну систему, що свідчить про цілісність центрує 46 виконують функцію центрування ковпробки або про факт її розкриття. пачка 4 з дозатором 2 при закриванні і не будуть Наявність у язичка кріпильних зубців, що педалі описані, тому що вважаються стандартними. решкоджають від'єднанню карману від язичка, За одне ціле з дозатором 2 виконаний карман позитивно вирішує питання видалення частин 10, розміщений на ділянці циліндричної поверхні пробки в навколишнє середовище, виключаючи ребристого корпуса 20 (Фіг. 4). Із зовнішньої стопопадання частин пробки в їжу або навколишнє рони карман 10 виглядає як округлена смужка, що 7 87032 8 має вертикальну вісь, паралельну осі Х-Х (Фіг. 4), і ламування перемичок 104 і 104В. утворює посадкове місце для язичка 3, що буде Як видно на Фіг. 1, на циліндричному корпусі далі описано. Карман 10 по вертикалі утворений 50 ковпачка 4 виконане поглиблення, обмежене двома зовнішніми округленими стінками 30, 34 і поверхнями 51, 52, 53. Виступ на поверхні 53, надвома внутрішніми округленими стінками 31, 32, у званий козирком, дозволяє відламувати ковпачок 4 радіальному напрямку карман 10 утворений двома за рахунок відриву перемичок 104А и 104В і відпозовнішніми радіальними стінками 35, 38 і двома відне підняття карману 10 під дією язичка 3. Шарвнутрішніми радіальними стінками 36, 37, що нір 5 представляє собою тонку пластинку зі змінутворюють перший радіальний кут, а по горизонним перетином, яка виконує подвійну функцію талі карман 10 утворений верхньою і нижньою забезпечення стійкого з'єднання між дозатором 2 і стінками 39, 401. Карман 10 і прикріплена до нього ковпачком 4 і забезпечення їхньої взаємної рухлипетля 104 (Фіг. 1) з'єднані з ребристим корпусом вості при переході пробки «фліп-топ» 1 у поло20 за допомогою кінців зазначеної петлі 104, що ження закрито/відкрито. Шарнір 5 є умовно станслужать перемичками 104А и 104В, які виконані з дартною деталлю, і далі не буде описуватися. можливістю розриву при відкриванні пробки з ковКовпачок 4 має днище 45 і циліндричний корпачком. пус 50, осьова симетрія якого щодо осі У-У може На ребристому корпусі 20 виконана виїмка 21, по розсуду перериватися малюнками 48, признаутворена вертикальною поверхнею 22 і двома гоченими для інструкції по застосуванню пробки. ризонтальними поверхнями 23, 24, і упор 25, утвоДані малюнки не є домаганням. Циліндричний корений трьома вертикальними поверхнями 26, 27, рпус 50 закінчується опорною поверхнею 303, з 28 і горизонтальною поверхнею 29. На корпусі 20 є якої виступає язичок 3. У цьому місці безперервпроріз, у якому розташований карман 10, при цьоність циліндричної поверхні корпуса 50 перериваму проріз виконаний над виїмкою 21 і обмежений ється поглибленням, обмеженим поверхнями 51, вертикальними радіальними поверхнями 41, 43, 52, 53. Козирок являє собою невелику площину, що утворюють другий радіальний кут, більший що злегка виступає з поверхні 52. Козирок з пепершого радіального кута. редньої сторони обмежений поверхнею 52. СтрукКарман 10 з боку патрубка 61 обмежений вертура і конфігурація елементів зв'язку корпуса 50 з хньою стінкою 39 (Фіг. 4). Тому вхід язичка 3 у киповерхнями 52, 53, 54 не впливають на функціошеню 10 відбувається з боку цієї стінки 39. нальність винаходу. На Фіг. 1 на ковпачку 4 зображений декоратиІз днища 45 ковпачка 4 в напрямку осі В-В і вний малюнок 48, що складається із двох стрілок, всередині самого ковпачка 4 виступає ущільнюващо вказують місце для відкривання самої кришки льне кільце 40, що має край, протилежний днищу 4. Дане зображення служить винятково як інструк45, зі спеціальним профілем для забезпечення ція для застосування і виконує чисто естетичну ущільнення рідини або текучої речовини, що утрифункцію, тому не є предметом домагання і далі не мується в упаковці, з якою описувана пробка з'єдописується. нана. Зокрема, ущільнювальне кільце 40 фіксуєтьНа Фіг. 1, 2, 4 під карманом 10 виконаний зуся в патрубку 61, забезпечуючи ущільнення. бець 15 у вигляді виступу, що разом з ребром 26 Структура, функції і взаємодії ущільнювального виготовлений за одне ціле з ребристим корпусом кільця 40 і патрубка 61 не є підставою для дома20 дозатора 2 і виступає за межі горизонтальної гання, і далі не будуть описуватися. поверхні 29. Зубець 15 розташований під кармаДалі описується робота запропонованої пробном 10 і має верхню поверхню, паралельну поверки з відкидним ковпачком, зокрема, з посиланнями хні 401 карману 10. на фіг. 2, 3,4 і 5. На Фіг. 2, 3 представлений язичок 3, утвореУ закритому положенні запропонованої пробки ний двома вертикальними поверхнями 351, 352, 1 визначається взаємодія її складових частин і відстань між якими менше відстані між внутрішніпідкреслюються переваги справжнього винаходу, ми радіальними стінками 36, 37 карману 10, і має які є предметом для наступних домагань. Закриття два зубці 300, 301, виконані на кінці язичка 3 з його пробки 1 виконується поворотом ковпачка 4 напротилежних сторін і обмежені двома вертикальвколо осі Z-Z з наближенням убік дозатора 2. Цей ними поверхнями 310, 320, відстань між якими рух обумовлює згинання середньої м'якої частини більше відстані між внутрішніми радіальними стіншарніра 5. Ущільнювальне кільце 40 зачіпляється ками 36, 37 карману 10, і горизонтальною поверхв патрубку 61 за допомогою кільця, що центрує 46, нею 302, відстань між якою і поверхнею 303 більі направляє ковпачок 4 на останньому етапі заше відстані між верхньою і нижньою стінками 39, криття. Вищевказаний поворотний рух і напрямок, 401 карману 10. задані ущільнювальним кільцем 40, змушують Описані зубці 300 і 301 дозволяють зафіксуваязичок 3 входити з карману 10, користуючись при ти язичок 3 у кармані 10. Відстань, що утворилася, цьому похилими стінками 330 і 331 язичка 3. При між стінками 310 і 320 дозволяє язичку 3 туго вхоопусканні язичка 3 у карман 10 еластичність зубців дити в карман 10. Вхід язичка 3 еластично дефор300 і 301 і зворотна деформація, пов'язана із примує карман 10 у зв'язку зі змушеним збільшенням мусовим збільшенням відстані між внутрішніми відстані між внутрішніми радіальними стінками 36 і вертикальними стінками 36 і 37 карману 10, до37 самого карману 10 і деформує перемички 104А зволяють нижньому краю 340 язичка 3 необоротно и 104В. Внаслідок деформації перемичок 104А и перебороти нижню стінку 401 (фіг. 5) карману 10. 104В карман 10 опирається на зубець 15 і витриЦей рух був би неможливий при відсутності їхньої мує зусилля, що виникло за рахунок тертя при еластичності, тому що відстань між поверхнями вході язичка 3 у карман 10, без ушкодження і від310 і 320 язичка 3 значно більше відстань між стін 9 87032 10 ками 36 і 37 карману 10. Одночасно із входом язиня перемичок 104А и 104В. При цьому відламучка 3 у карман 10 завершується закриття ковпачка вання перемичок 104А и 104В обумовлює необо4 на дозаторі 2, тобто поверхні 303 (Фіг. 2) і 7 суротне від'єднання карману 10 від корпуса 2. У міщаються, а вісь У-У ковпачка 4 і вісь Х-Х дозатозв'язку із цим карман 10 вільно рухається уздовж ра 2 збігаються. Остання умова забезпечена також язичка 3, але від'єднання карману 10 від язичка 3 зачепленням кільця, що центрує 46, з патрубком неможливо через опір між зубцями 300 і 301 і ниж61. ньою поверхнею 401 карману 10. У закритому положенні язичок 3 необоротно Пробка з відкидним ковпачком, іншими словавставлений у карман 10 на такій висоті, що дозвоми пробка «фліп-топ», згідно з винаходом, виробляє нижньому краю 340 язичка 3 у вертикальному ляється в техніці лиття під тиском і краще, коли напрямку перебороти нижню стінку 401 (Фіг. 5) перше закриття здійснюється в самій прес-формі карману 10. Видимими деталями язичка 3 є нижній до виштовхування виробу із прес-форми. край 340 (Фіг. 3) і зубці 300 і 301 за винятком часПробка виконана із пластмасового матеріалу, тини, закритою поверхнею 44 карману 10. поліпропілену або поліетилену. У положенні, що утворилося після вставляння Необоротна зміна положення карману 10 щоязичка 3 у карман 10 за допомогою зубців 300 і до корпуса 2, що визначає перехід від закритого 301, необхідно передбачити певну відстань уздовж положення до відкритого положення пробки 1 « осі Х-Х або У-У між поверхнями 302 і 303, відповіфліп-топ», є очевидним і незаперечним фактом дно, нижніх країв зубців 300 і 301, і нижньою стінпорушення цілісності пробки 1 « фліп-топ». кою 401 (Фіг. 5) карману 10. Дана відстань повинна Необоротна зміна положення карману 10 визапобігати випадковому відламуванню перемичок кликає зміну зовнішнього вигляду пари деталей 104А, 104В в період, що передує першому відкритязичка 3 і карману 10, що також свідчить про потю описуваної пробки «фліп-топ» 1. Дана відстань рушення цілісності пробки 1 « фліп-топ». також повинна запобігати частковому відкриттю Рух, що супроводжує вільне переміщення капробки 1, що могло б визволити кільце, що рману 10 до торкання зубців 300, 301 язичка 3 при центрує, 46 з патрубка 61 без відламування перепершому розкритті пробки 1 « фліп-топ» після відмичок 104А, 104В. Крім цього, дана відстань є виламування перемичок 104А и 104В, і вільний рух значальним фактом розкриття запропонованої карману 10 уздовж язичка 3, свідчать про порупробки « фліп-топ» 1, тому що, як буде докладно шення цілісності пробки 1 « фліп-топ». описано далі, викликає зміну положення карману Необоротне відламування перемичок 104А и 10 між закритими положеннями пробки 1 до й піс104В карману 10 є очевидним і незаперечним фаля першого розкриття. ктом порушення цілісності описуваної пробки 1. У положенні, що утворилося після з'єднання Необоротне відламування перемичок 104А и язичка 3 з карманом 10, створена оптимальна га104В карману 10, у закритому положенні пробки 1, рантійна система, що гарантує цілісність вмісту спричиняє зміну положення перемичок 104А и упаковки, на якій закріплена запропонована проб104В в порівнянні з положенням перед розкритка «фліп-топ». тям, що є додатковим очевидним і незаперечним Тепер переходимо до уточнення етапу першофактом порушення цілісності пробки 1 « фліпго розкриття пробки 1 «фліп-топ». топ». При першому розкриванні споживач тримає Наявність кріпильних зубців 300 і 301 язичка 3, упаковку, на якій закріплена пробка 1, і натисканщо перешкоджають від'єднанню карману 10 від ням великого пальця на ковпачок 4, відповідно на язичка 3, позитивно вирішує питання видалення поверхню 52 і поверхню 53, що служить козирком, частин пробки в навколишнє середовище. повертає його догори відносно дозатора 2 навколо Мінімальний розмір карману 10, що виконує осі Z-Z, і переводить шарнір 5 у положення, предзавдання гарантійної системи запропонованої ставлене на Фіг. 2. Цей рух змушує язичок 3 за пробки 1 « фліп-топ», при рівній ефективності задопомогою кріпильних зубців 300 і 301 стикатися з безпечує значну економію матеріалу. карманом 10. Продовження руху підйоЗ урахуванням вище викладеного, запропоному/перекидання ковпачка 4 наштовхується на вивана пробка, згідно з винаходом, дозволяє задоще зазначену перешкоду і єдиний шлях проходу вольнити вимоги, зазначені на початку опису і унидля патрубка 61 викликає відламування перемичок кнути незручностей, спричинених пробками, що 104А, 104В. Карман 10 від'єднується від дозатора випускаються за раніше відомою технологією. 2 і вільно переміщується під дією власної ваги по Очевидно фахівець даної галузі, з метою заязичку 3 доти, доки нижня стінка 401 карману 10 доволення можливих і специфічних вимог, зможе (Фіг. 5) стикається з поверхнями 302 і 303 зубців внести багато змін і варіантів до вище описаної 300 і 301 (Фіг. 3). пробки з відкидним ковпачком типу « фліп-топ», Відламування перемичок 104А, 104В викликає згідно з винаходом, визначеним домаганнями, переміщення карману 10 на висоту, яка дозволяє зазначеними нижче. однозначно визначити візуально факт відламуван 11 87032 12 13 Комп’ютерна верстка Шеверун Д. 87032 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
