Поршнева машина
Номер патенту: 87040
Опубліковано: 10.06.2009
Автори: Скрипець Григорій Зеновійович, Скрипець Зеновій Іванович
Формула / Реферат

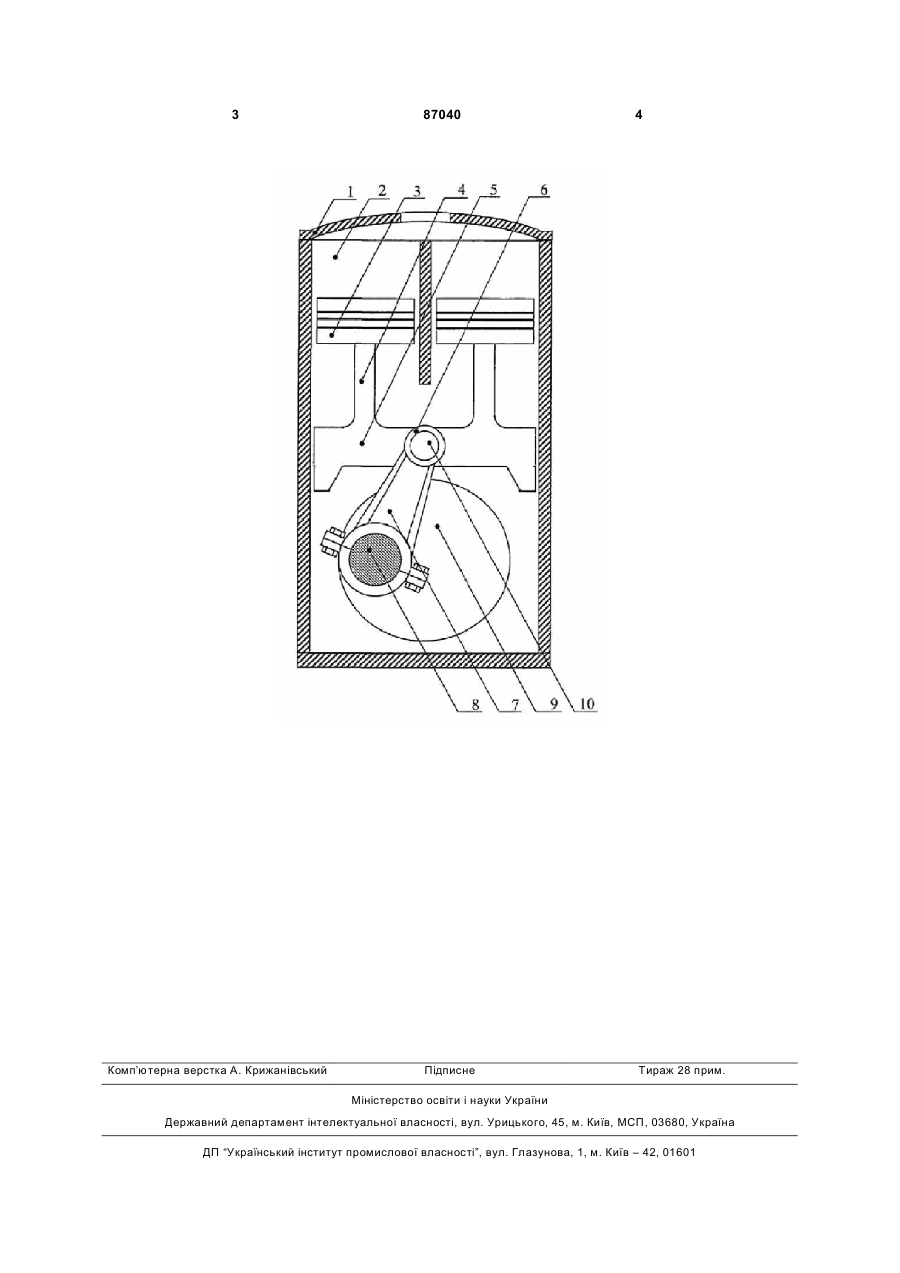

Поршнева машина з розташованими обабіч колінвала паралельними циліндрами, у яких розміщено жорстко з'єднані у повзуни поперек колінвала пари поршнів з приводом від колінвала, яка відрізняється тим, що кожен повзун виконано у вигляді тонкостінної нерозбірної траверси з шийкою посередині її довжини для шатунного пальця, причому траверса поміщена у направляючі поверхні корпуса і має обабіч шийки на її кінцях направляючі поверхні та на кожному плечі траверси за одне ціле з нею виконано штангу з жорстко закріпленим поршнем, а шатуни, що насаджені на кривошипи колінвала, мають на протилежному від кривошипа кінці вилку з двома шийками для пальця.
Текст
Поршнева машина з розташованими обабіч колінвала паралельними циліндрами, у яких розміщено жорстко з'єднані у повзуни поперек колінвала пари поршнів з приводом від колінвала, яка відрізняється тим, що кожен повзун виконано у вигляді тонкостінної нерозбірної траверси з шийкою посередині її довжини для шатунного пальця, причому траверса поміщена у направляючі поверхні корпуса і має обабіч шийки на її кінцях направляючі поверхні та на кожному плечі траверси за одне ціле з нею виконано штангу з жорстко закріпленим поршнем, а шатуни, що насаджені на кривошипи колінвала, мають на протилежному від кривошипа кінці вилку з двома шийками для пальця. (19) (21) a200710334 (22) 17.09.2007 (24) 10.06.2009 (46) 10.06.2009, Бюл.№ 11, 2009 р. (72) СКРИПЕЦЬ ЗЕНОВІЙ ІВАНОВИЧ, СКРИПЕЦЬ ГРИГОРІЙ ЗЕНОВІЙОВИЧ (73) СКРИПЕЦЬ ЗЕНОВІЙ ІВАНОВИЧ, СКРИПЕЦЬ ГРИГОРІЙ ЗЕНОВІЙОВИЧ (56) DE 902925, 28.01.1954 US 4566408, 28.01.1986 GB 2017819, 10.10.1978 US 4732115, 22.03.1988 US 4543917, 01.10.1985 RU 2067679, 10.10.1996 RU 2118465, 27.08.1998 3 Комп’ютерна верстка А. Крижанівський 87040 4 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston machine
Автори англійськоюSkrypets Zenovii Ivanovych, Skrypets Hryhorii Zenoviiovych
Назва патенту російськоюПоршневая машина
Автори російськоюСкрипец Зеновий Иванович, Скрипец Григорий Зеновиевич
МПК / Мітки
МПК: F01B 9/00
