Вирізний складений бойок
Номер патенту: 59138
Опубліковано: 10.05.2011
Автори: Реука Сергій Миколайович, Роганов Лев Леонідович, Роганов Максим Львович
Формула / Реферат
Вирізний складений бойок, який вміщує V-подібний виріз в робочій частині бойка, кут якого залежить від технологічних параметрів процесу кування, який відрізняється тим, що вирізний складений бойок вміщує корпус, який складається з двох частин, і два типи пластин, набраних почергово, загальна ширина і кількість яких залежить від технологічних параметрів процесу кування, що з'єднані між собою за допомогою шпильок, при цьому перший тип пластин має V-подібний внутрішній виріз, а другий тип пластин має зовнішній кут, рівний куту V-подібного вирізу пластини першого типу, та товщину, на 2,5...3 % більшу від товщини першого типу пластин.
Текст

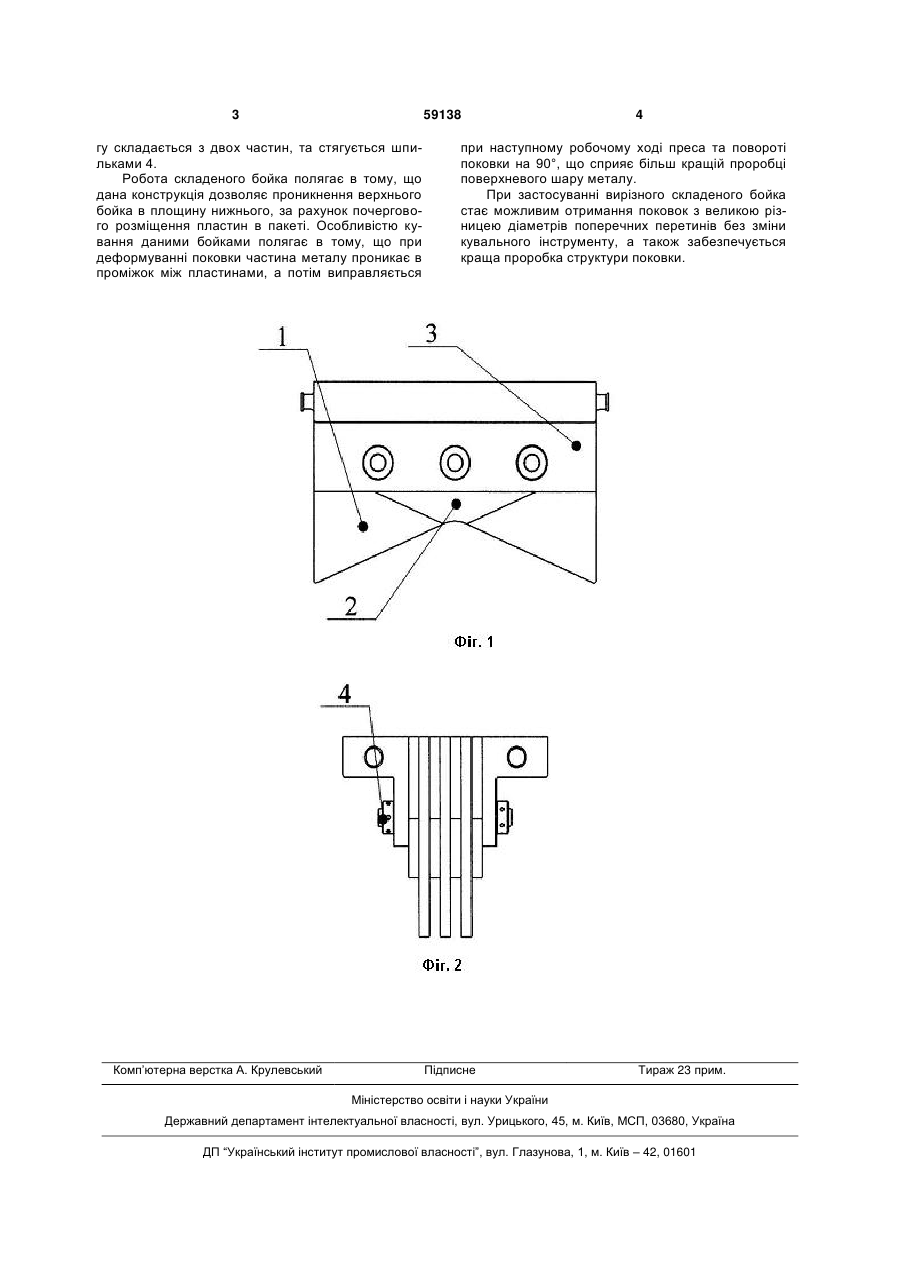

Вирізний складений бойок, який вміщує Vподібний виріз в робочій частині бойка, кут якого залежить від технологічних параметрів процесу 3 59138 гу складається з двох частин, та стягується шпильками 4. Робота складеного бойка полягає в тому, що дана конструкція дозволяє проникнення верхнього бойка в площину нижнього, за рахунок почергового розміщення пластин в пакеті. Особливістю кування даними бойками полягає в тому, що при деформуванні поковки частина металу проникає в проміжок між пластинами, а потім виправляється Комп’ютерна верстка А. Крулевський 4 при наступному робочому ході преса та повороті поковки на 90°, що сприяє більш кращій проробці поверхневого шару металу. При застосуванні вирізного складеного бойка стає можливим отримання поковок з великою різницею діаметрів поперечних перетинів без зміни кувального інструменту, а також забезпечується краща проробка структури поковки. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting built-up head
Автори англійськоюRohanov Lev Leonidovych, Rohanov Maksym Lvovych, Reuka Serhii Mykolaiovych
Назва патенту російськоюВырезной составной боек
Автори російськоюРоганов Лев Леонидович, Роганов Максим Львович, Реука Сергей Николаевич
МПК / Мітки
МПК: B21J 13/02
Мітки: складений, вирізний, бойок
