Спосіб антимагнітного екранування намотувальних вузлів

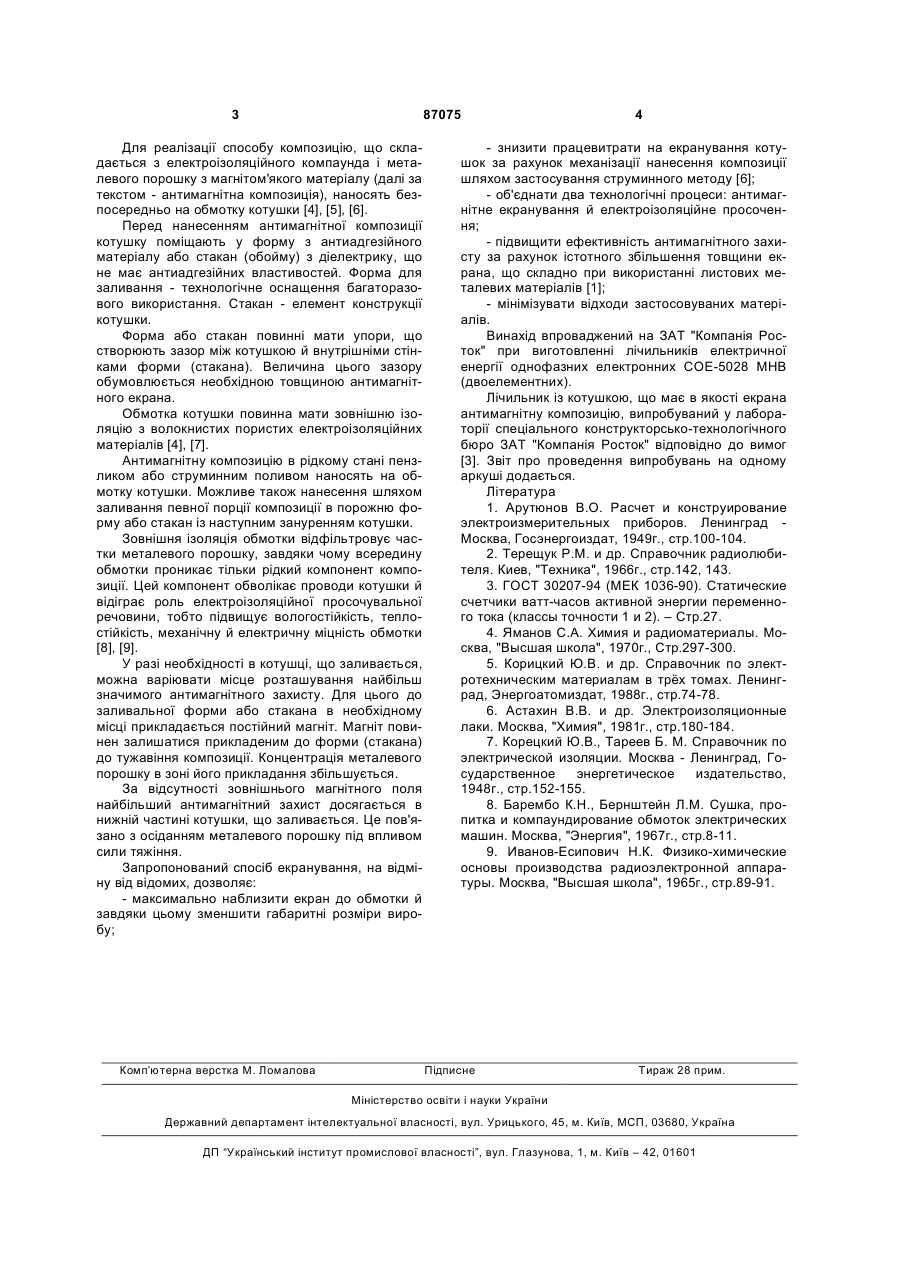

Спосіб антимагнітного екранування намотувальних вузлів, який відрізняється тим, що на обмотку наносять композицію, яка складається з електроізоляційного компаунду та магнітом'якого металевого порошку і слугує антимагнітним екраном, що зменшує вплив зовнішнього магнітного поля, і одночасно - електроізоляційною просочувальною речовиною, що підвищує вологостійкість, теплостійкість, механічну й електричну міцність обмотки. Винахід відноситься до галузей приладобудування й радіоелектроніки. Рівень техніки Винахід є способом захисту намотувальних вузлів (далі за текстом - котушок) від впливу зовнішнього магнітного поля (включаючи магнітне поле інших елементів того ж виробу). Найпоширеніший спосіб ослаблення впливу зовнішнього магнітного поля на роботу котушки повний або частковий захист металевим екраном [1], [2]. У лічильниках електричної енергії застосовується й інший спосіб захисту: котушку розташовують на якомога більшій відстані від кришки й цоколя приладу. При цьому між нею і можливим джерелом магнітного поля, що знаходитиметься ззовні корпуса лічильника, створюється значний повітряний проміжок, і вплив магнітного поля цього джерела зменшується [1]. Такий спосіб дозволяє привести обумовлену впливом зовнішнього магнітного поля похибку лічильника до меж, передбачених [3]. Він також дозволяє запобігти несанкціонованому втручанню в роботу лічильника, якщо таке втручання полягає в закріпленні на його корпусі постійного магніту або іншого джерела магнітного поля. Відомі способи захисту мають істотні недоліки, при їхній реалізації виникає ціла низка технологічних труднощів. Для виготовлення металевих екранів потрібне спеціальне устаткування (преси, токарні верстати, гальванічні ванни, фарбувальне обладнання та ін.) і технологічне оснащення. При виготовленні деталей екрана через великі втрати при токарному обробленні або штампуванні нераціонально витрачаються матеріали, ускладнюється застосування засобів механізації. Зменшення впливу магнітного поля за рахунок розширення повітряного проміжку призводить до збільшення габаритних розмірів виробу, і, як наслідок, до додаткових витрат на матеріали для виготовлення його корпуса. Суть винаходу Пропонується новий спосіб антимагнітного екранування котушок, який не має вищезазначених вад. (19) UA (11) 87075 (13) (21) a200806480 (22) 14.05.2008 (24) 10.06.2009 (46) 10.06.2009, Бюл.№ 11, 2009 р. (72) ФЕЛЬДМАН ІЗОЛЬД ХУНЕЛЬОВИЧ, UA, АЛЬОШИН ВІТАЛІЙ СЕРГІЙОВИЧ, UA, ХВАСТУНОВ СЕРГІЙ МИКОЛАЙОВИЧ, UA (73) ФЕЛЬДМАН ІЗОЛЬД ХУНЕЛЬОВИЧ, UA, АЛЬОШИН ВІТАЛІЙ СЕРГІЙОВИЧ, UA, ХВАСТУНОВ СЕРГІЙ МИКОЛАЙОВИЧ, UA (56) RU 2 168 878 C1, 10.06.2001 RU 2 092 925 C1, 10.10.1997 SU 1406650 A1, 30.06.1988 Арутюнов В.О. Расчет и конструирование электроизмерительных приборов. - М.: Госэнергоиздат, 1949. - С.100-104. C2 1 3 87075 Для реалізації способу композицію, що складається з електроізоляційного компаунда і металевого порошку з магнітом'якого матеріалу (далі за текстом - антимагнітна композиція), наносять безпосередньо на обмотку котушки [4], [5], [6]. Перед нанесенням антимагнітної композиції котушку поміщають у форму з антиадгезійного матеріалу або стакан (обойму) з діелектрику, що не має антиадгезійних властивостей. Форма для заливання - технологічне оснащення багаторазового використання. Стакан - елемент конструкції котушки. Форма або стакан повинні мати упори, що створюють зазор між котушкою й внутрішніми стінками форми (стакана). Величина цього зазору обумовлюється необхідною товщиною антимагнітного екрана. Обмотка котушки повинна мати зовнішню ізоляцію з волокнистих пористих електроізоляційних матеріалів [4], [7]. Антимагнітну композицію в рідкому стані пензликом або струминним поливом наносять на обмотку котушки. Можливе також нанесення шляхом заливання певної порції композиції в порожню форму або стакан із наступним зануренням котушки. Зовнішня ізоляція обмотки відфільтровує частки металевого порошку, завдяки чому всередину обмотки проникає тільки рідкий компонент композиції. Цей компонент обволікає проводи котушки й відіграє роль електроізоляційної просочувальної речовини, тобто підвищує вологостійкість, теплостійкість, механічну й електричну міцність обмотки [8], [9]. У разі необхідності в котушці, що заливається, можна варіювати місце розташування найбільш значимого антимагнітного захисту. Для цього до заливальної форми або стакана в необхідному місці прикладається постійний магніт. Магніт повинен залишатися прикладеним до форми (стакана) до тужавіння композиції. Концентрація металевого порошку в зоні його прикладання збільшується. За відсутності зовнішнього магнітного поля найбільший антимагнітний захист досягається в нижній частині котушки, що заливається. Це пов'язано з осіданням металевого порошку під впливом сили тяжіння. Запропонований спосіб екранування, на відміну від відомих, дозволяє: - максимально наблизити екран до обмотки й завдяки цьому зменшити габаритні розміри виробу; Комп’ютерна верстка М. Ломалова 4 - знизити працевитрати на екранування котушок за рахунок механізації нанесення композиції шляхом застосування струминного методу [6]; - об'єднати два технологічні процеси: антимагнітне екранування й електроізоляційне просочення; - підвищити ефективність антимагнітного захисту за рахунок істотного збільшення товщини екрана, що складно при використанні листових металевих матеріалів [1]; - мінімізувати відходи застосовуваних матеріалів. Винахід впроваджений на ЗАТ "Компанія Росток" при виготовленні лічильників електричної енергії однофазних електронних СОЕ-5028 МНВ (двоелементних). Лічильник із котушкою, що має в якості екрана антимагнітну композицію, випробуваний у лабораторії спеціального конструкторсько-технологічного бюро ЗАТ "Компанія Росток" відповідно до вимог [3]. Звіт про проведення випробувань на одному аркуші додається. Літератуpa 1. Арутюнов В.О. Расчет и конструирование электроизмерительных приборов. Ленинград Москва, Госэнергоиздат, 1949г., стр.100-104. 2. Терещук Р.М. и др. Справочник радиолюбителя. Киев, "Техника", 1966г., стр.142, 143. 3. ГОСТ 30207-94 (МЕК 1036-90). Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2). – Стр.27. 4. Яманов С.А. Химия и радиоматериалы. Москва, "Высшая школа", 1970г., Стр.297-300. 5. Корицкий Ю.В. и др. Справочник по электротехническим материалам в трёх томах. Ленинград, Энергоатомиздат, 1988г., стр.74-78. 6. Астахин В.В. и др. Электроизоляционные лаки. Москва, "Химия", 1981г., стр.180-184. 7. Корецкий Ю.В., Тареев Б. М. Справочник по электрической изоляции. Москва - Ленинград, Государственное энергетическое издательство, 1948г., стр.152-155. 8. Барембо К.Н., Бернштейн Л.М. Сушка, пропитка и компаундирование обмоток электрических машин. Москва, "Энергия", 1967г., стр.8-11. 9. Иванов-Есипович Н.К. Физико-химические основы производства радиоэлектронной аппаратуры. Москва, "Высшая школа", 1965г., стр.89-91. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
