Двотактний двигун внутрішнього згоряння
Номер патенту: 87270
Опубліковано: 10.07.2009
Автори: Скрипець Зеновій Іванович, Скрипець Григорій Зеновійович
Формула / Реферат
Двотактний двигун внутрішнього згоряння з циліндрами у корпусі, принаймні частина яких розміщена рядами обабіч вертикальної площини колінвала, з жорстко сполученими у циліндрах поперек колінвала у повзуни поршнями, який відрізняється тим, що надпоршневі камери циліндрів кожного повзуна забезпечені щонайменше одним випускним пристроєм відпрацьованих продуктів згоряння і у стінках корпуса при лінії нижньої мертвої точки руху поршнів продувочними вікнами, що з'єднують ці камери з ізольованими перегородками корпуса нагнітаючими секціями, переважаючого змінного об'єму, які об'єднують підпоршневі камери у циліндрах кожного повзуна і які забезпечені впускним повітряним клапаном.
Текст

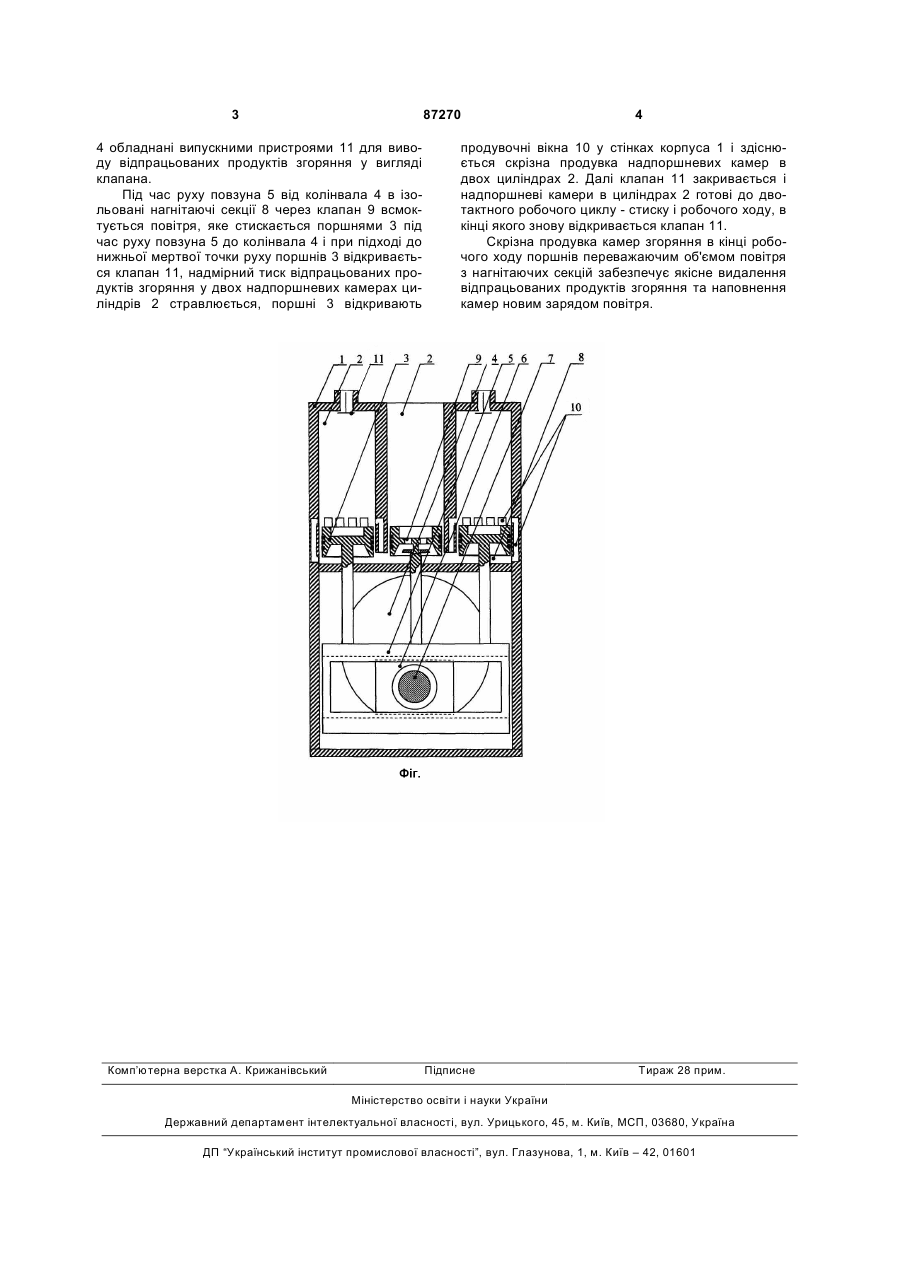

Двотактний двигун внутрішнього згоряння з циліндрами у корпусі, принаймні частина яких 3 87270 4 обладнані випускними пристроями 11 для виводу відпрацьованих продуктів згоряння у вигляді клапана. Під час руху повзуна 5 від колінвала 4 в ізольовані нагнітаючі секції 8 через клапан 9 всмоктується повітря, яке стискається поршнями 3 під час руху повзуна 5 до колінвала 4 і при підході до нижньої мертвої точки руху поршнів 3 відкривається клапан 11, надмірний тиск відпрацьованих продуктів згоряння у двох надпоршневих камерах циліндрів 2 стравлюється, поршні 3 відкривають Комп’ютерна верстка А. Крижанівський 4 продувочні вікна 10 у стінках корпуса 1 і здіснюється скрізна продувка надпоршневих камер в двох циліндрах 2. Далі клапан 11 закривається і надпоршневі камери в циліндрах 2 готові до двотактного робочого циклу - стиску і робочого ходу, в кінці якого знову відкривається клапан 11. Скрізна продувка камер згоряння в кінці робочого ходу поршнів переважаючим об'ємом повітря з нагнітаючих секцій забезпечує якісне видалення відпрацьованих продуктів згоряння та наповнення камер новим зарядом повітря. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScavenging engine
Автори англійськоюSkrypets Zenovii Ivanovych, Skrypets Hryhorii Zenoviiovych
Назва патенту російськоюДвухтактный двигатель внутреннего сгорания
Автори російськоюСкрипец Зеновий Иванович, Скрипец Григорий Зеновиевич
МПК / Мітки
МПК: F01B 13/00, F01B 9/00
Мітки: двотактний, двигун, внутрішнього, згоряння
