Дерев’яна балка

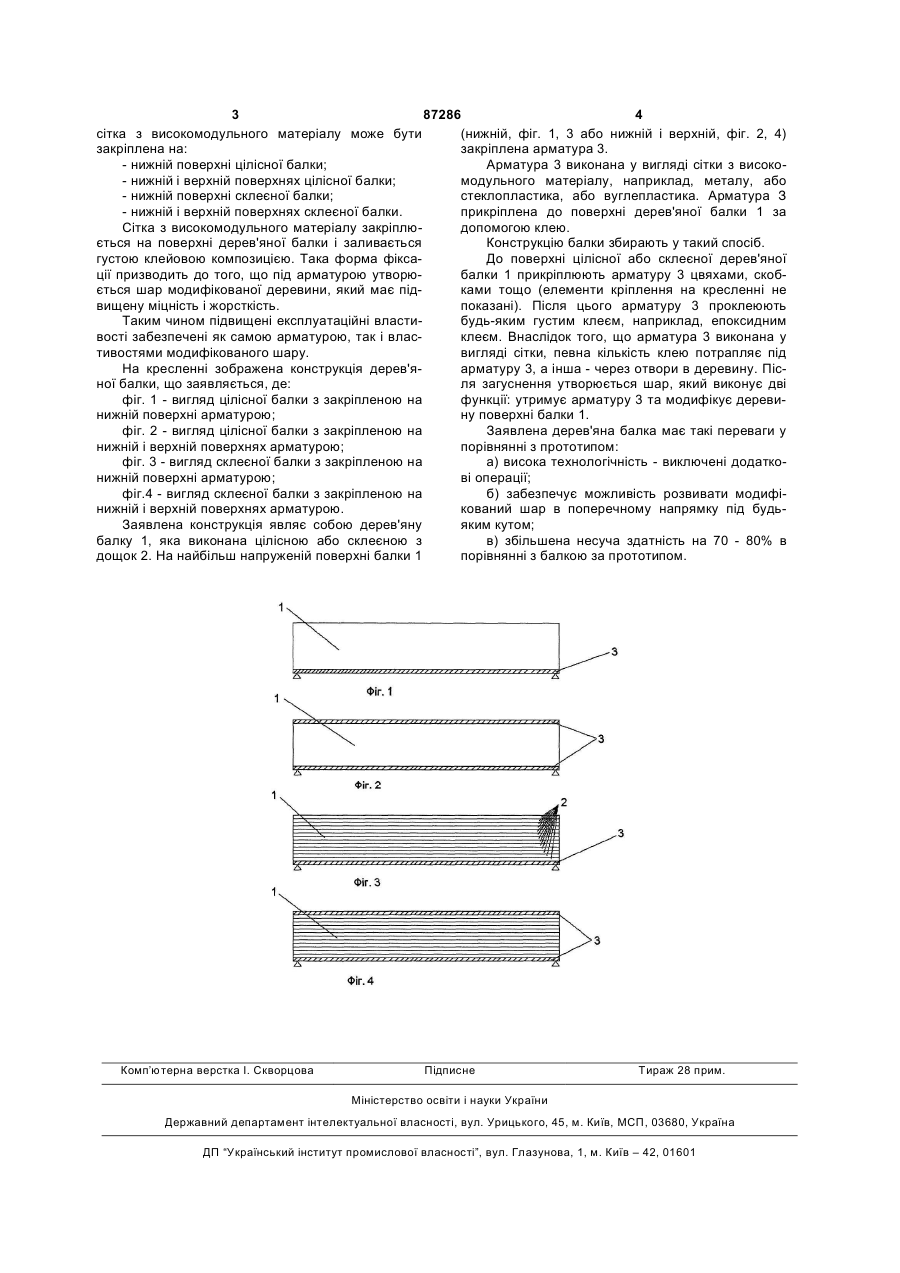

Дерев'яна балка, що містить закріплену арматуру, яка відрізняється тим, що арматура виконана у вигляді сітки з полікарбону. (19) (21) a200605270 (22) 15.05.2006 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) СТОЯНОВ ВОЛОДИМИР ВАСИЛЬОВИЧ, СТОЯНОВ ВОЛОДИМИР ОЛЕГОВИЧ, ДОРОЖКІН ВІКТОР ВІКТОРОВИЧ, ГОРГОЛА ОЛЬГА МАГОМЕДІВНА, ДОРОЖКІН ОЛЕКСІЙ ВІКТОРОВИЧ (73) СТОЯНОВ ВОЛОДИМИР ВАСИЛЬОВИЧ, СТОЯНОВ ВОЛОДИМИР ОЛЕГОВИЧ, ДОРОЖКІН 3 87286 4 сітка з високомодульного матеріалу може бути (нижній, фіг. 1, 3 або нижній і верхній, фіг. 2, 4) закріплена на: закріплена арматура 3. - нижній поверхні цілісної балки; Арматура 3 виконана у вигляді сітки з високо- нижній і верхній поверхнях цілісної балки; модульного матеріалу, наприклад, металу, або - нижній поверхні склеєної балки; стеклопластика, або вуглепластика. Арматура З - нижній і верхній поверхнях склеєної балки. прикріплена до поверхні дерев'яної балки 1 за Сітка з високомодульного матеріалу закріплюдопомогою клею. ється на поверхні дерев'яної балки і заливається Конструкцію балки збирають у такий спосіб. густою клейовою композицією. Така форма фіксаДо поверхні цілісної або склеєної дерев'яної ції призводить до того, що під арматурою утворюбалки 1 прикріплюють арматуру 3 цвяхами, скобється шар модифікованої деревини, який має підками тощо (елементи кріплення на кресленні не вищену міцність і жорсткість. показані). Після цього арматуру 3 проклеюють Таким чином підвищені експлуатаційні властибудь-яким густим клеєм, наприклад, епоксидним вості забезпечені як самою арматурою, так і власклеєм. Внаслідок того, що арматура 3 виконана у тивостями модифікованого шару. вигляді сітки, певна кількість клею потрапляє під На кресленні зображена конструкція дерев'яарматуру 3, а інша - через отвори в деревину. Пісної балки, що заявляється, де: ля загуснення утворюється шар, який виконує дві фіг. 1 - вигляд цілісної балки з закріпленою на функції: утримує арматуру 3 та модифікує деревинижній поверхні арматурою; ну поверхні балки 1. фіг. 2 - вигляд цілісної балки з закріпленою на Заявлена дерев'яна балка має такі переваги у нижній і верхній поверхнях арматурою; порівнянні з прототипом: фіг. 3 - вигляд склеєної балки з закріпленою на а) висока технологічність - виключені додатконижній поверхні арматурою; ві операції; фіг.4 - вигляд склеєної балки з закріпленою на б) забезпечує можливість розвивати модифінижній і верхній поверхнях арматурою. кований шар в поперечному напрямку під будьЗаявлена конструкція являє собою дерев'яну яким кутом; балку 1, яка виконана цілісною або склеєною з в) збільшена несуча здатність на 70 - 80% в дощок 2. На найбільш напруженій поверхні балки 1 порівнянні з балкою за прототипом. Комп’ютерна верстка І. Скворцова Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
