Робочий орган грунтообробного знаряддя

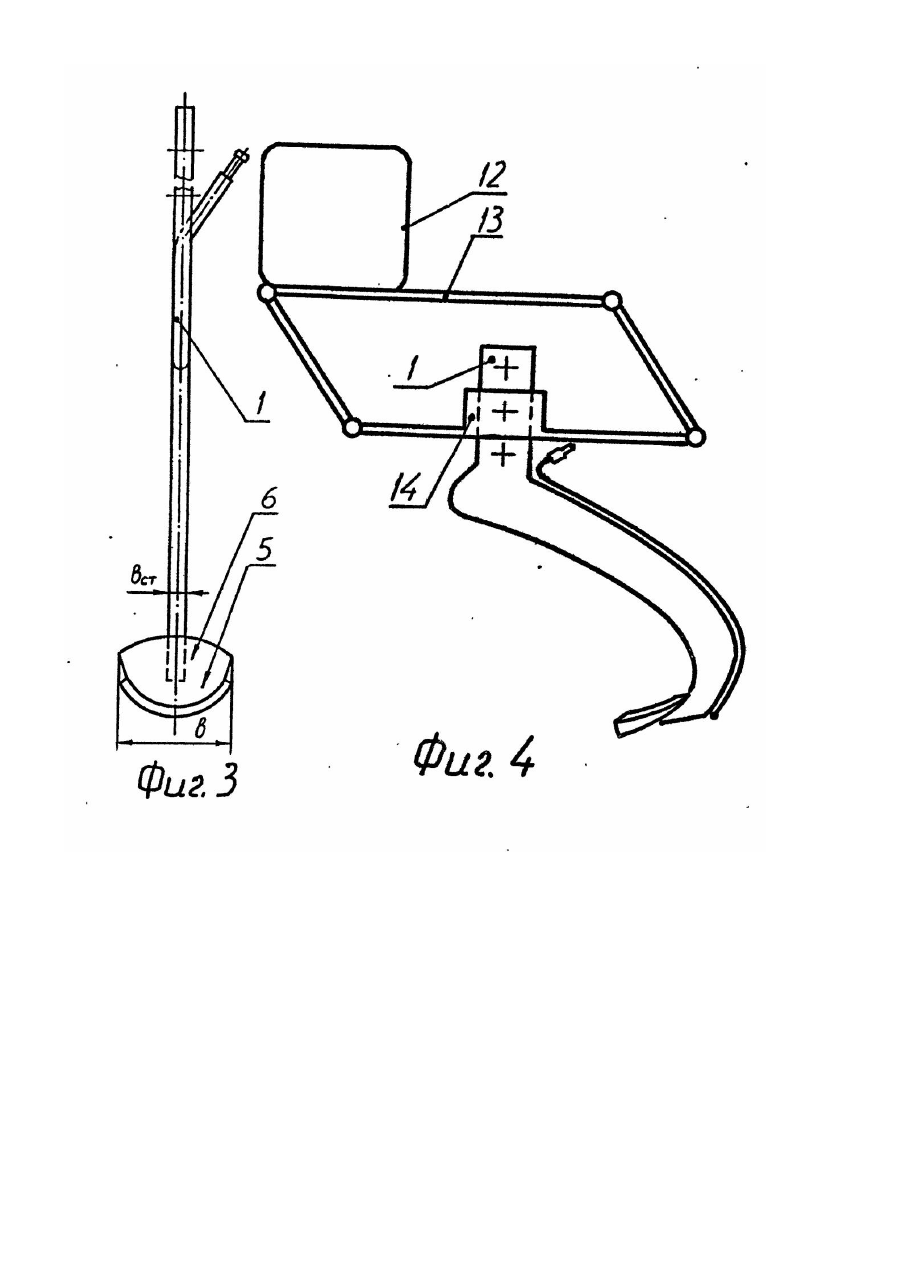

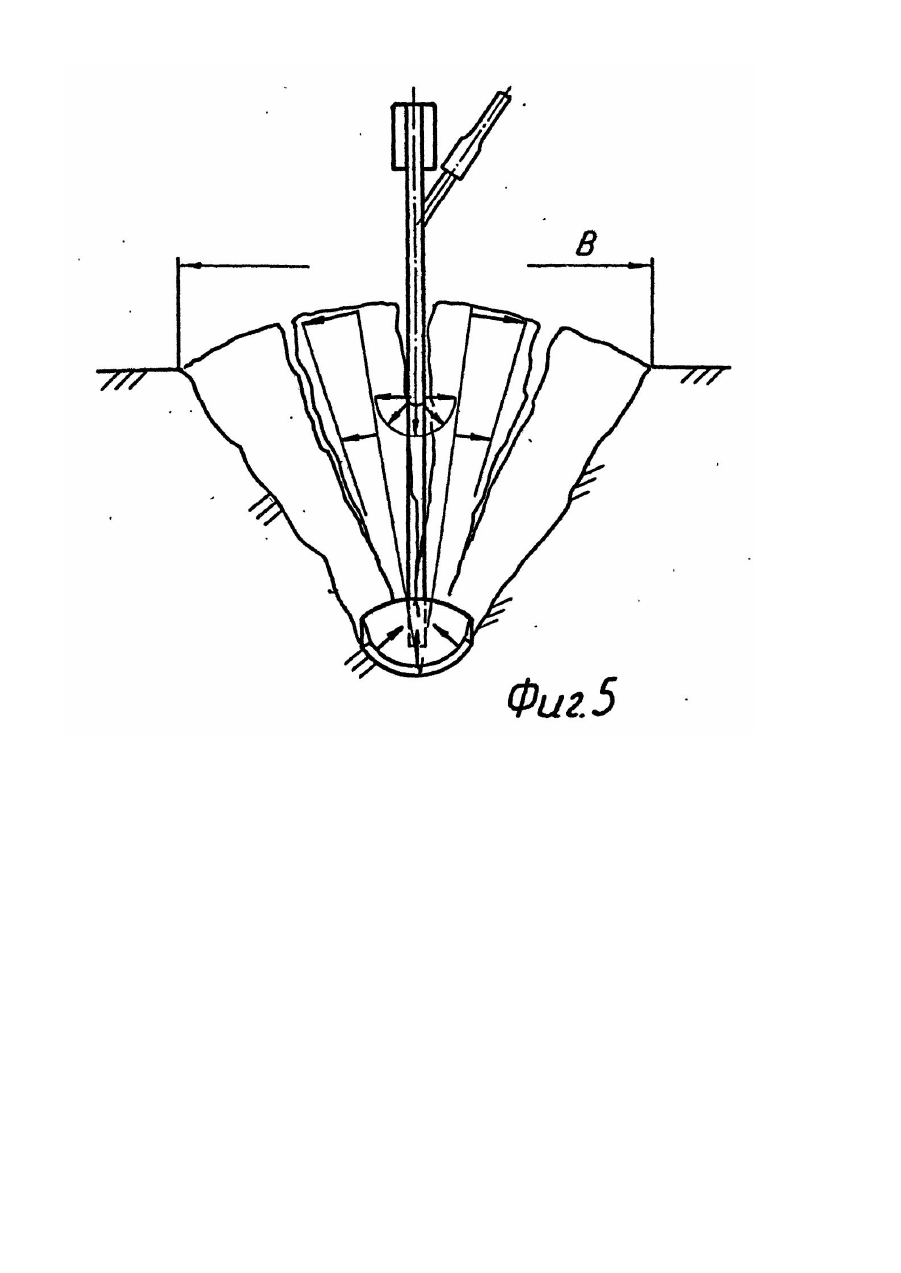

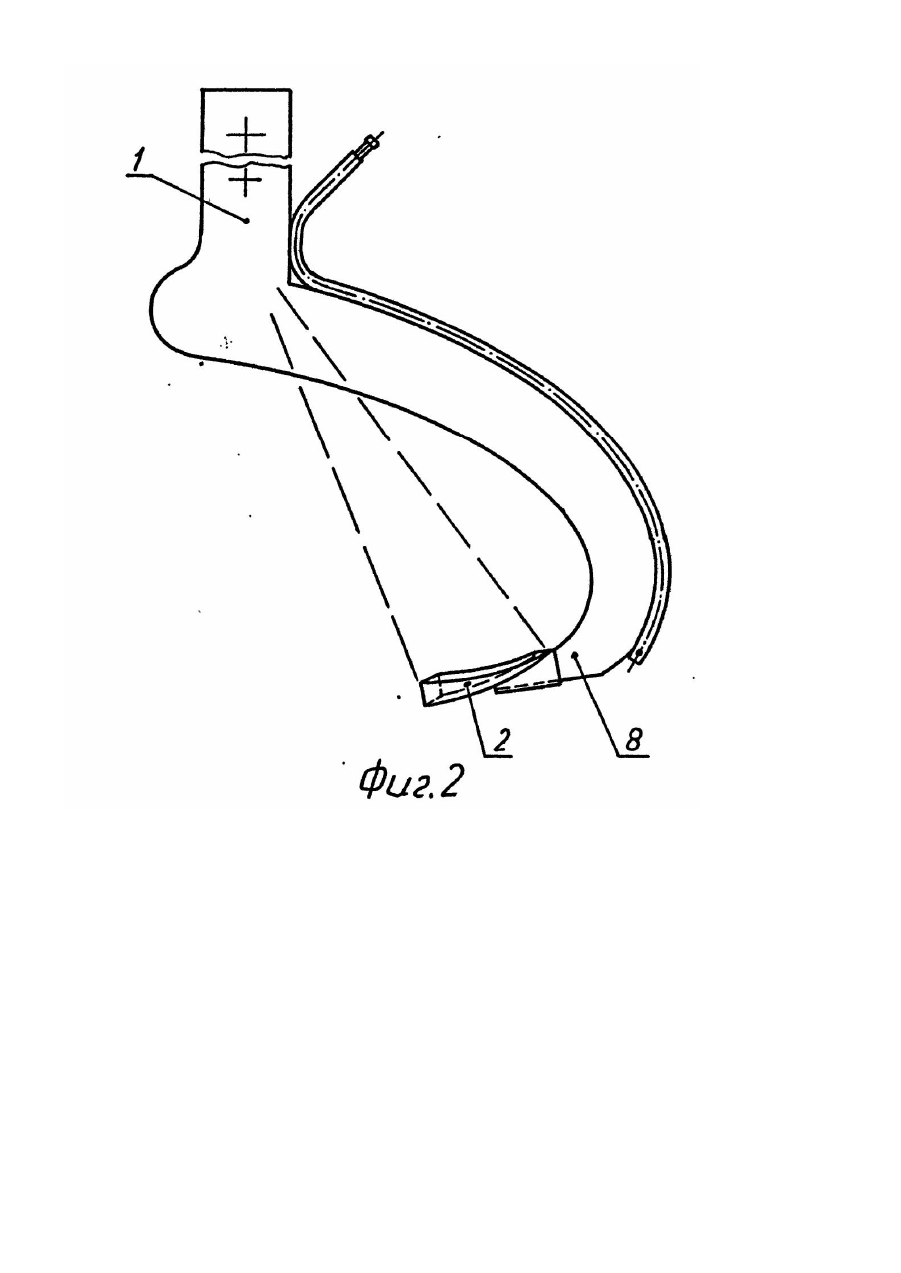

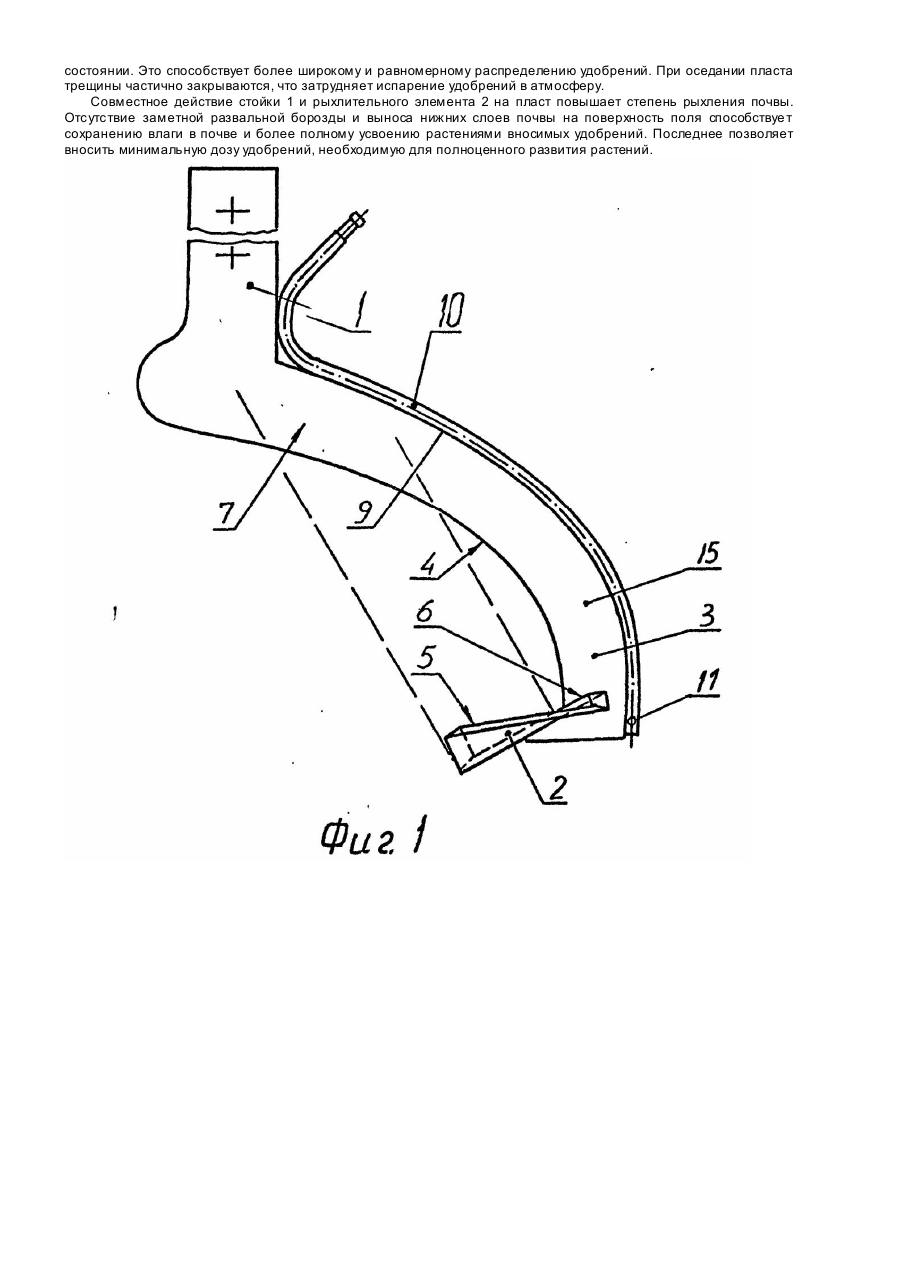

Изобретение относится к сельскохозяйственному машиностроению, а именно к почвообрабатывающим орудиям для рыхления почвы в между радиях пропашных культур. Известен рабочий орган почвообрабатывающего орудия, включающий стойку, установленную возможностью регулирования глубины обработки, передняя кромка которой имеет вогнутую форму, и рыхлительный элемент, присоединенный к нижней части стойки. Недостатками известного рабочего органа являются низкое качество обработки почвы и повышенное тяговое сопротивление. Эти недостатки объясняются тем, что веретенообразная форма рыхлительного элемента приводит к уплотнению почвы по периметру рыхлительного элемента и. одновременно, откалыванию почвенных глыб вследствие развития боковых трещин. Снижение размеров развальной борозды достигается усложнением конетрукцииорудия, а именно применением дискового ножа для предварительного надрезания пласта. Задача, решаемая изобретением - повышение качества обработки почвы путем снижения размеров развальной борозды и снижение тягового сопротивления. Поставленная задача решается тем, что в рабочем органе почвообрабатывающего орудия, включающем стойку, установленную с возможностью регулирования глубины обработки, передняя кромка которой имеет вогнутую форму, и рыхли тельный элемент, присоединенный к нижней части стойки, рыхлительный элемент 'выполнен вогнутым в передней части, присоединен к стойке задней частью и ориентирован на верхнюю рабочую часть стойки своей вогнутой частью. Кроме того, нижняя часть стойки в месте Присоединения рыхлительного элемента выполнена в виде удлиненного носка. Задача одновременного с рыхлением почвы внесения удобрений может быть решена тем, что вдоль задней кромки стойки закреплен трубопровод с жиклером на нижнем конце. Вогнутая форма передней части рыхлительного элемента способствует некоторому предварительному сжатию пласта, направленному к оси борозды, что приводит к ограничению зоны действия рабочего органа и снижению размера развальной борозды. Ориентация вогнутой части рыхлительного элемента на верхнюю рабочую часть стойки обуславливает особый характер взаимодействия между ними. А именно, действие рыхлительного элемента на пласт почвы приводит к сжатию некоторого объема почвы в нижней части пласта и растяжению верхних слоев пласта в зоне, которая подвергается сжатию'со стороны верхней рабочей части стойки. Таким образом, накладываются зоны сжатия и растяжения, что поддерживает почву в равновесном состоянии во время прохода стойки, позволяет избежать разбрасывания частей пласта стойкой и минимизировать размер развальной борозды. Присоединение рыхлительного элемента к стойке задней частью позволяет разнести в пространстве зоны сжатия почвы от нижней рабочей части стойки и от рыхлительного элемента и обеспечивает проход стойки в частично разрыхленном пласте. Выполнение нижней части Стойки в месте присоединения рыхлительного элемента в виде удлиненного носка позволяет более полно использовать эти факторы и снизить тяговое сопротивление. Совокупное действие на пласт почвы стойки с вогнутой передней кромкой и рыхлительного элемента с вогнутой передней частью позволяет разрыхлять пласт без значительного нарушения его слитности, что важно при внесении жидких комплексных удобрений для предотвращения их испарения и тем самым более полного использования. На фиг.1 изображен рабочий орган почвообрабатывающего орудия - вид сбоку; на фиг.2 - то же, вариант исполнения с удлиненным носком; на фиг.3 - то же, вид спереди; на фиг.4 - схема установки рабочего органа на раме почвообрабатывающего орудия; на фиг.5 - схема взаимодействия рабочего органа с пластом почвы. Рабочий орган почвообрабатывающего орудия включает стойку 1, снабженную рыхлительным элементом 2. присоединенным к нижней части 3 стойки 1. Передняя кромка 4 стойки 1 имеет вогнутую форму. Рыхли тельный элемент 2 выполнен вогнутым в поперечном сечения в передней части 5 и присоединен к стойке 1 задней частью 6. Рыхлительный элемент 2 ориентирован на верхнюю рабочую часть 7 стойки 1 своей вогнутой частью 5. Нижняя часть 3 стойки 1 может быть выполнена в виде удлиненного носка 8, к которому присоединен рыхлительный элемент 2. Вдоль задней кромки 9 стойки 1 закреплен трубопровод 10с жиклером 11 на нижнем конце. Рабочий орган 1 может быть установлен на раме 12 почвообрабатывающего орудия посредством паралелограмного грядиля 13 с возможностью регулировки глубины обработки почвы посредством перестановки в кронштейне 14. При рыхлении почвы, в частности в междурядиях пропашных культур, рабочий орган углубляется на глубин у, определяемую по агротехническим условиям. Вогнутая форма поперечного профиля передней части 5 рыхлительного элемента 2 приводит к некоторому предварительному сжатию пласта, направленному к оси борозды, что способствует ограничению зоны действия 8 рабочего органа 1 и размера развальной борозды. Дальнейшее продвижение рабочего органа 1 приводит к подъему пласта по поверхности рыхлительного элемента 2. отрыву пласта от стенок борозды и его расширению в сторону дневной поверхности, а следовательно растяжению почвы вдоль дневной поверхности пласта. Одновременно с подъемом почвы по поверхности рыхлительного элемента 2 верхние, деформированные растяжением, слои пласта подвергаются действию полого расположенной верхней рабочей части 7 стойки 1, тем самым задается направление и расположение центральной трещины пласта, совпадающее с плоскостью движения стойки 1. При дальнейшем подъеме пласта по поверхности рыхлительного элемента 2 и взаимодействии с средней рабочей частью стойки 1, центральная трещина раскрывается, освобождая место для прохода стойки 1. После прохода рабочего органа 1 пласт оседает на дно борозды, а трещины частично смыкаются. При выполнении нижней части стойки 3 и в виде удлиненного носка 8, нижняя часть пласта, сжатая и уплотненная рыхлительным элементом 2, подвергается подъему вдоль носка 8. Толщина носка 8 Вст значительно меньше ширины В рыхлительного элемента 2, что приводит к расширению и разрыхлению нижней части пласта. Нижняя 3 и средняя 15 части стойки 1 проходят сквозь пласт, не испытывая значительного сопротивления. При установке вдоль задней кромки 9 стойки 1 трубопровода 10 для внесения жидких комплексных удобрений, удобрения попадают в нижнюю часть пласта, находящегося в разрыхленном и приподнятом состоянии. Это способствует более широкому и равномерному распределению удобрений. При оседании пласта трещины частично закрываются, что затрудняет испарение удобрений в атмосферу. Совместное действие стойки 1 и рыхлительного элемента 2 на пласт повышает степень рыхления почвы. Отсутствие заметной развальной борозды и выноса нижних слоев почвы на поверхность поля способствуе т сохранению влаги в почве и более полному усвоению растениями вносимых удобрений. Последнее позволяет вносить минимальную дозу удобрений, необходимую для полноценного развития растений.
