Сільськогосподарський агрегат

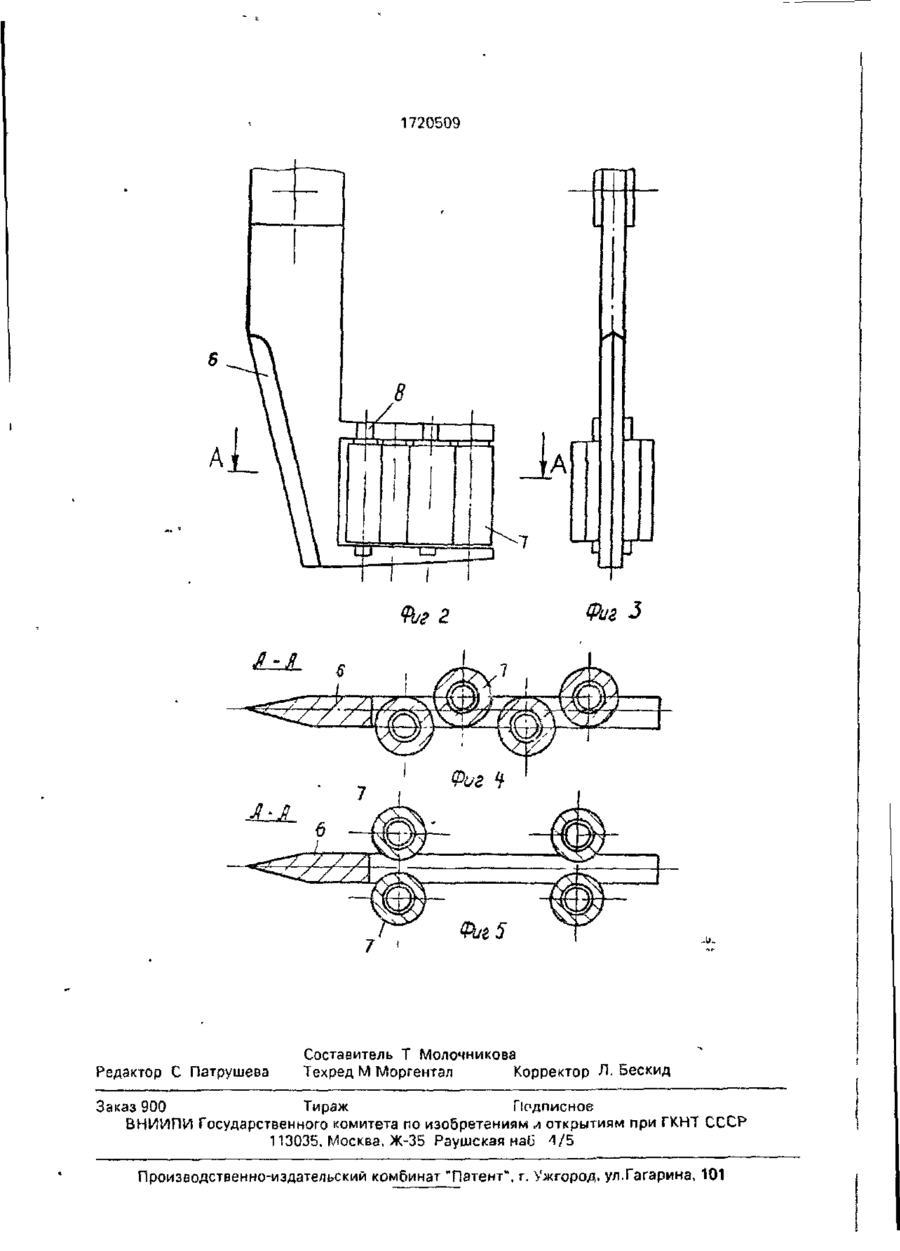

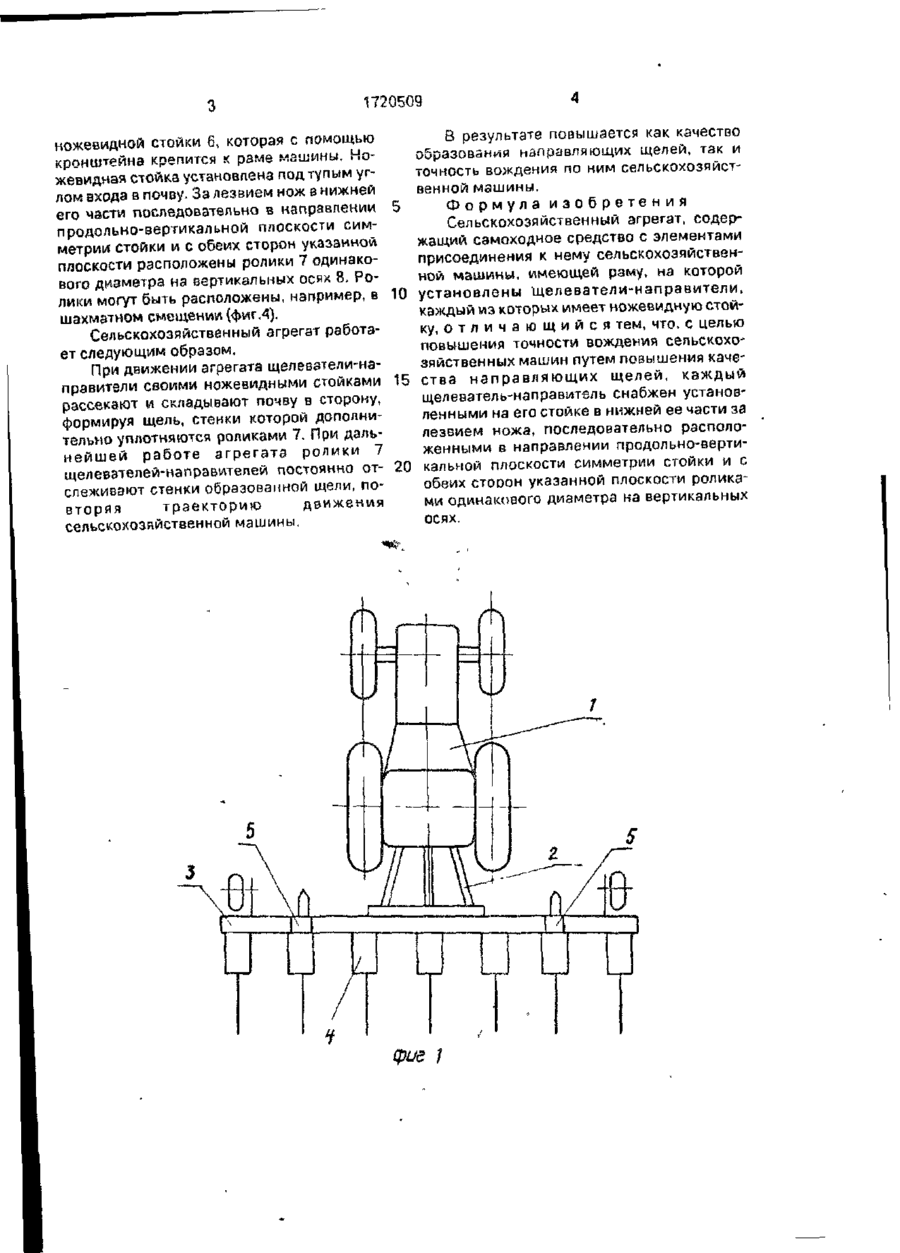

Изобретение относится к сельскохозяйственному машиностроению, в частности к сельскохозяйственным агрегатам, вожде ние которых осуществляется по направляющим щелям. Цель изобретения - повышение качества образования направляющих щелей для точности вождения по ним сельскохозяйственных машин. Сельскохозяйственный агрегат содержит щелеватели-направители, каждый из которых снабжен установленными на его стойке 8 нижней ее части за лезвием ножа* последовательно расположенными в направлении продольно-вертикальной плоскости симметрии стойки и с обеих сторон указанной плоскости роликами 7 имеющи ми одинаковый диаметр. При работе агрегата щелеватели-направители формируют щели с уплотнением ее стенок и при работе агрегата ролики ножевыдной стойки ориентируются по щели, повышая точность вождения агрегата. 5 ил. Изобретение относится к сельскохозяйственному машиностроению. Цель изобретений - повышение качества образования направляющих щелей для точности вождения по ним сельскохозяйственных машин. На фиг. 1 показан сельскохозяйственный агрегат, вид в плане; на фиг. 2 - щелеватепь-напрзаитель, вид сбоку; на фиг 3 то же, вид спереди; на фиг 4 - разрез А-А на фиг. 2; на фиг. 5 - вид в плане, вариант. Сельскохозяйственный агрегат состоит из самоходного средства 1 с навесным устройством 2 для присоединения к нему рамы 3 машины и самой сельскохозяйственной машины 4. На раме 3 устанавливается устройство для нарезания направляющих ще лей и вождения по ним сельскохозяйстеенных машин. Устройство состоит из шепевателей-нэправителей 5 которые устанавливаются в соседних с колеей трактора междурядьях, но симметрично относительно продольной оси машинно-тракторного агрегата. При вождении машины по направляющим щелям производится частичное разблокирование натяжных цепей навесного устройства трактора, что позволяет управлять сельскохозяйственной машиной в междурядье щелееателями-направителями 5, движущимися в щели. Щелеватель-н а правитель, используемый для нарезания и вождения сельскохозяйственных машин, состоит из ел о 1720509 ножевидиой стойки 6, которая с помощью кронштейна крепится к раме машины. Ножевидная стойка установлена под тупым углом входа в почву. За лезвием нож в нижней его части последовательно в направлении продольно-вертикальной плоскости симметрии стойки и с обеих сторон указанной плоскости расположены ролики 7 одинакового диаметра на вертикальных осях 8. Ролики могут быть расположены, например, в шахматном смещении (фиг.4). Сельскохозяйственный агрегат работает следующим образом. При движении агрегата щелевзтели-направители своими ножевидными стойками рассекают и складывают почву в сторону, формируя щель, стенки которой дополнительно уплотняются роликами 7. При дальнейшей работе агрегата ролики 7 щелевателей-направителей постоянно отслеживают стенки образованной щели, повторяя траекторию движения сельскохозяйственной машины. В результате повышается как качество образования направляющих щелей, так и точность вождения по ним сельскохозяйственной машины. 5 формула изобретения Сельскохозяйственный агрегат, содержащий самоходное средство с элементами присоединения к нему сельскохозяйственной машины, имеющей раму, на которой 10 установлены щелеватели-направители, каждый из которых имеет ножевидную стойку, о т л и ч а ю щ и й с я тем, что. с целью повышения точности вождения сельскохозяйственных машин путем повышения каче15 ства направляющих щелей, каждый щелевэтель-направитель снабжен установленными на его стойке в нижней ее части за лезвием ножа, последовательно расположенными в направлении продольно-верти20 калькой плоскости симметрии стойки и с обеих сторон указанной плоскости роликами одинакового диаметра на вертикальных осях. 1720509 s f 1 7 %г г Редактор С Патрушева і J Фиг 3 Составитель Т Молочникова Техред М Моргентал Корректор -П. Бескид Заказ 900 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям А открытиям при ГКНТ СССР 113035, Москва. Ж-35 Раушская иаб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
