Робочий орган розпушувача

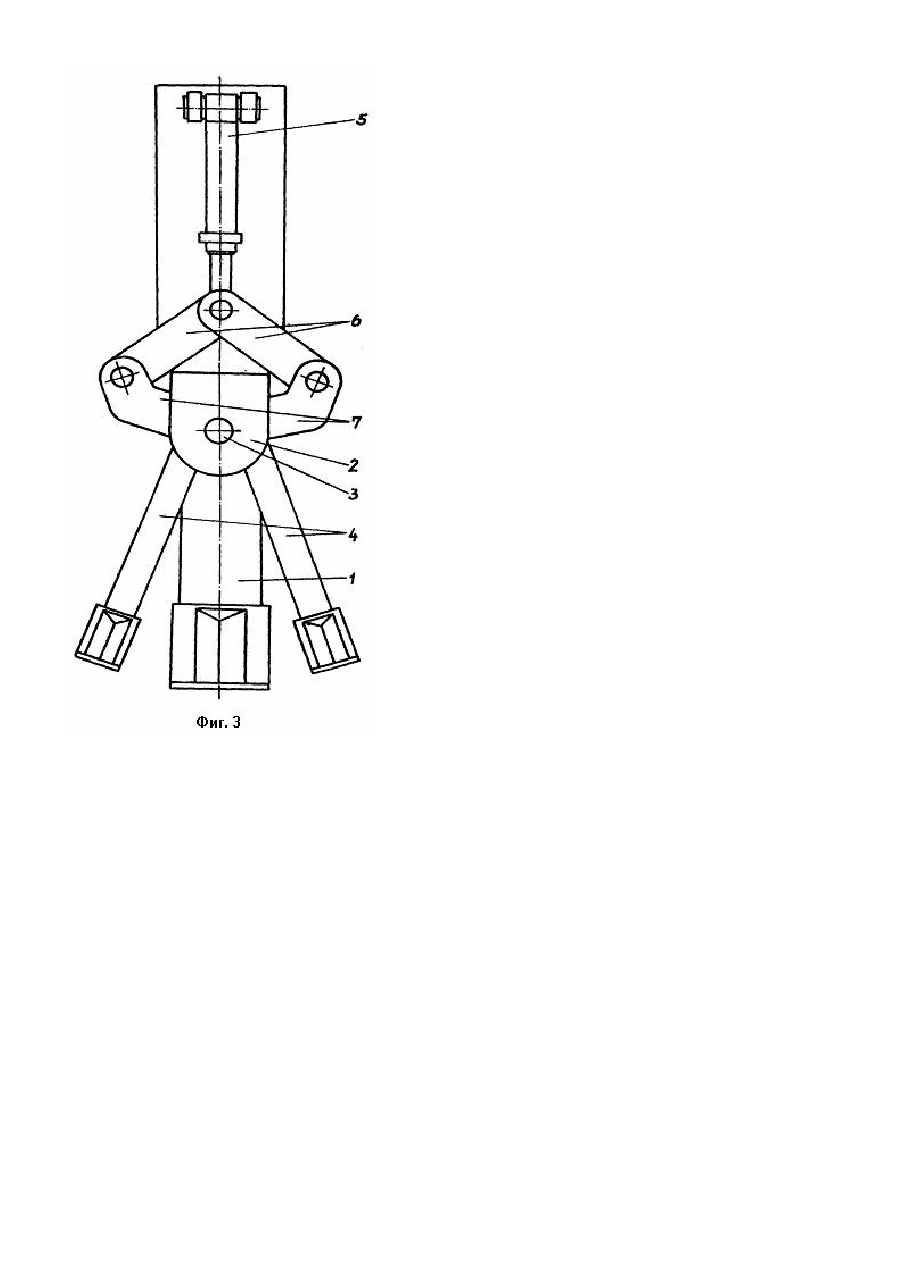

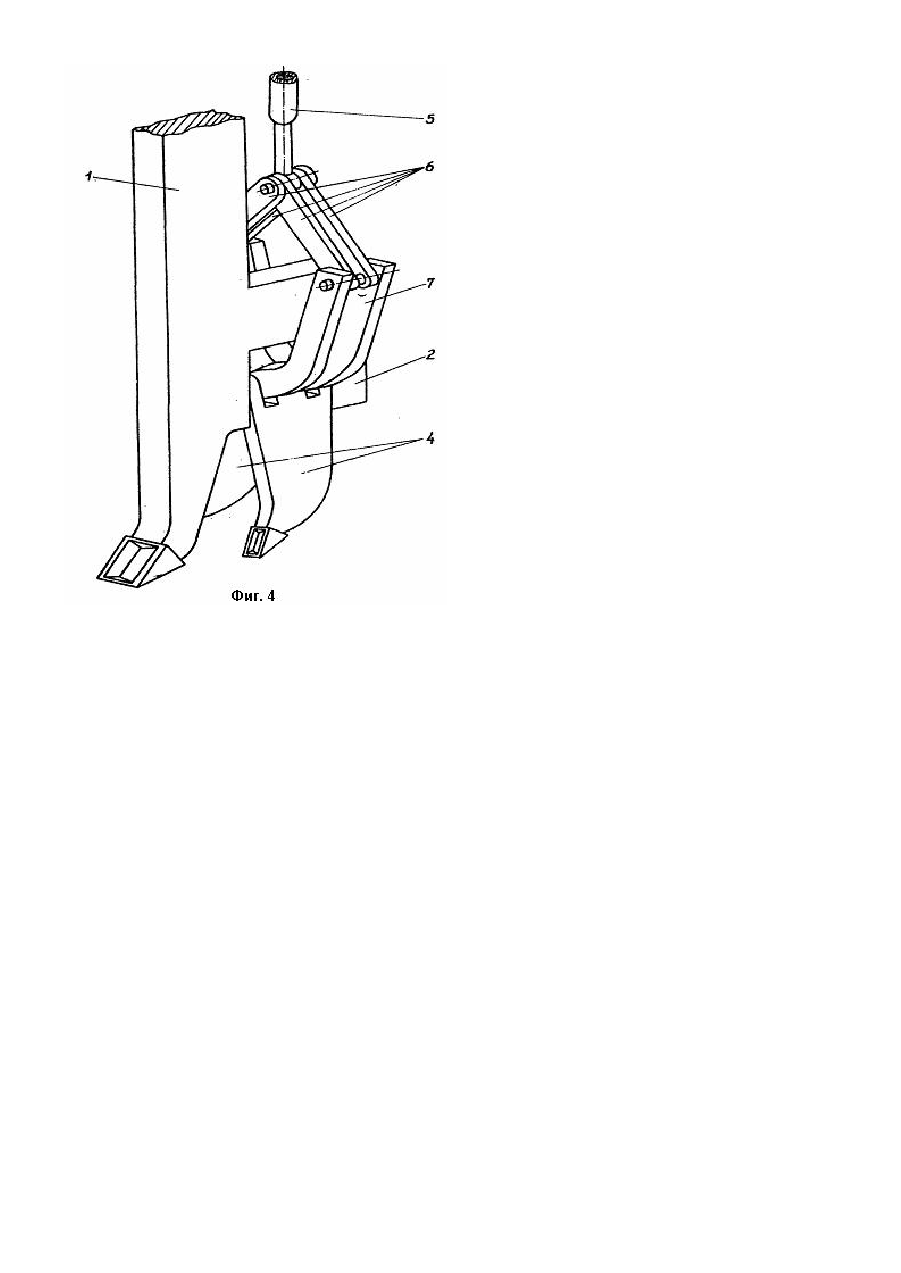

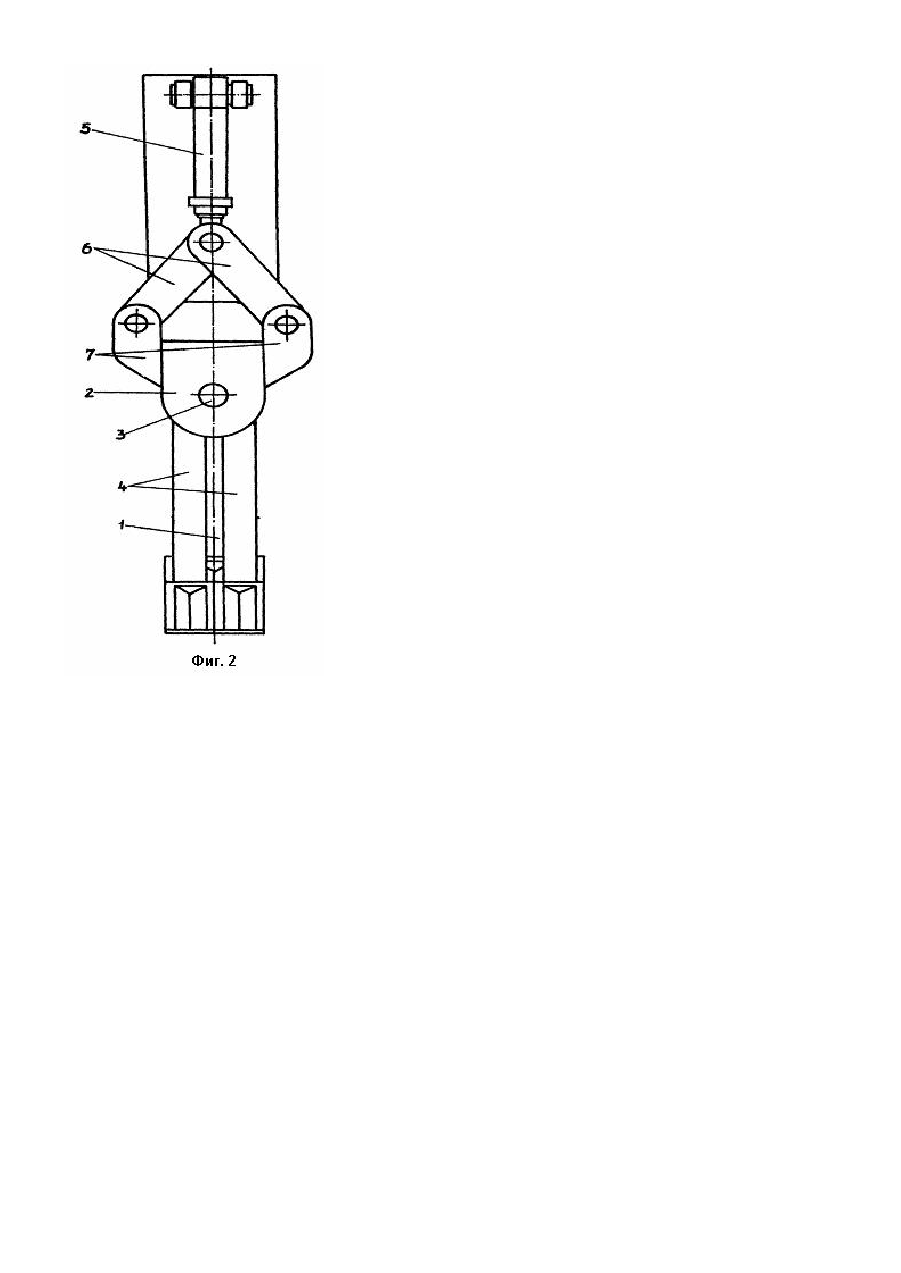

Изобретение относится к землеройным машинам, в частности к рыхлителям. Известен рабочий орган рыхлителя, включающий стойку, клиновой наконечник, шарнирно соединенные со стойкой посредством монтажной оси уширители и фиксатор положения последних, причем уширители соединены с монтажной осью, которая установлена в плоскости стойки, посредством разрезных петель с наружными радиально расположенными канавками, при этом стойка имеет боковые ниши с формой контура уширителя, а фиксатор выполнен в виде расположенного внутри стойки управляемого поворотного рычага с закрепленной на нем шпонкой для установки ее в канавках петель [1]. Недостатком прототипа является низкая эффективность использования рыхлительного органа вследствие: - тр удоемкости перевода уширителей из рабочего в транспортное положение; - необходимости извлечения рабочего органа из забоя для установки уширителей в рабочее положение, т.к. в противном случае этот процесс будет весьма затруднителен, потому что грунт в забое будет препятствовать свободному опусканию уширителей под собственным весом в рабочее положение. В основу изобретения поставлена задача повышения эффективности использования рыхлительного органа за счет сокращения времени на переустановку уширителей. Поставленная задача решается тем, что рабочий орган рыхлителя, включающий рыхлительную стойку с кронштейном, закрепленным сзади стойки, и шарнирно установленные в кронштейне на общей оси уширители, снабжен гидроцилиндром управления уширителями. корпус которого шарнирно закреплен на рыхлительной стойке, и тягами, одни концы которых закреплены на штоке гидроцилиндра, а другие соединены с проушинами уширителей, выполненными в верхних частях последних, причем сами уширители выполнены в виде двух дополнительных рыхлительных стоек, суммарная толщина которых не превышает толщины рыхлительной стойки. Изобретение поясняется чертежами. На фиг. 1 - общий вид рабочего органа рыхлителя на базовой машине: на фиг. 2 - вид А по фиг. 1 на рабочий орган рыхлителя с транспортным расположением уширителей; на фиг. 3 то же. с рабочим расположением уширителей; на фиг. 4 - аксонометрическое изображение рабочего органа рыхлителя. Рабочий орган рыхлителя включает рых-лительную стойку 1 с кронштейном 2, закрепленным сзади стойки 1. В кронштейне 2 на общей оси 3 шарнирно установлены уширители 4. Корпус гидроцилиндра управления 5 уширителями 4 шарнирно закреплен на рыхлительной стойке 1. а его шток тягами б соединен с проушинами 7 уширителей 4. выполненными в верхних частя х последних. Уширители 4 выполнены в виде двух дополнительных рыхлительных стоек, суммарная толщина которых не превышает толщины рыхлительной стойки 1. . Рабочий орган рыхлителя работает следующим образом. При заглублении рыхлительной стойки 1 уширители 4 находятся в транспортном положении (фиг. 2). В случае необходимости перевода уширителей 4 в рабочее положение (фиг. 3) шток гидроцилиндра 5, выдвигаясь, воздействует посредством тяг 6 на верхние части уширителей 4, и последние отклоняются от вертикали в противоположные боковые стороны. При этом грунт, находящийся в забое, не препятствует переводу уширителей 4 в рабочее положение (фиг. 3) и обратно (фиг. 2). Таким образом, снабжение уширителей 4 гидроприводом, состоящим из гидроцилиндра 5 и тяг 6 позволяет максимально сократить время на переналадку уширителей 4 и тем самым повысить эффективность использования рыхлительного органа при разработке равнопрочных грунто в и пород.
