Керновідривач

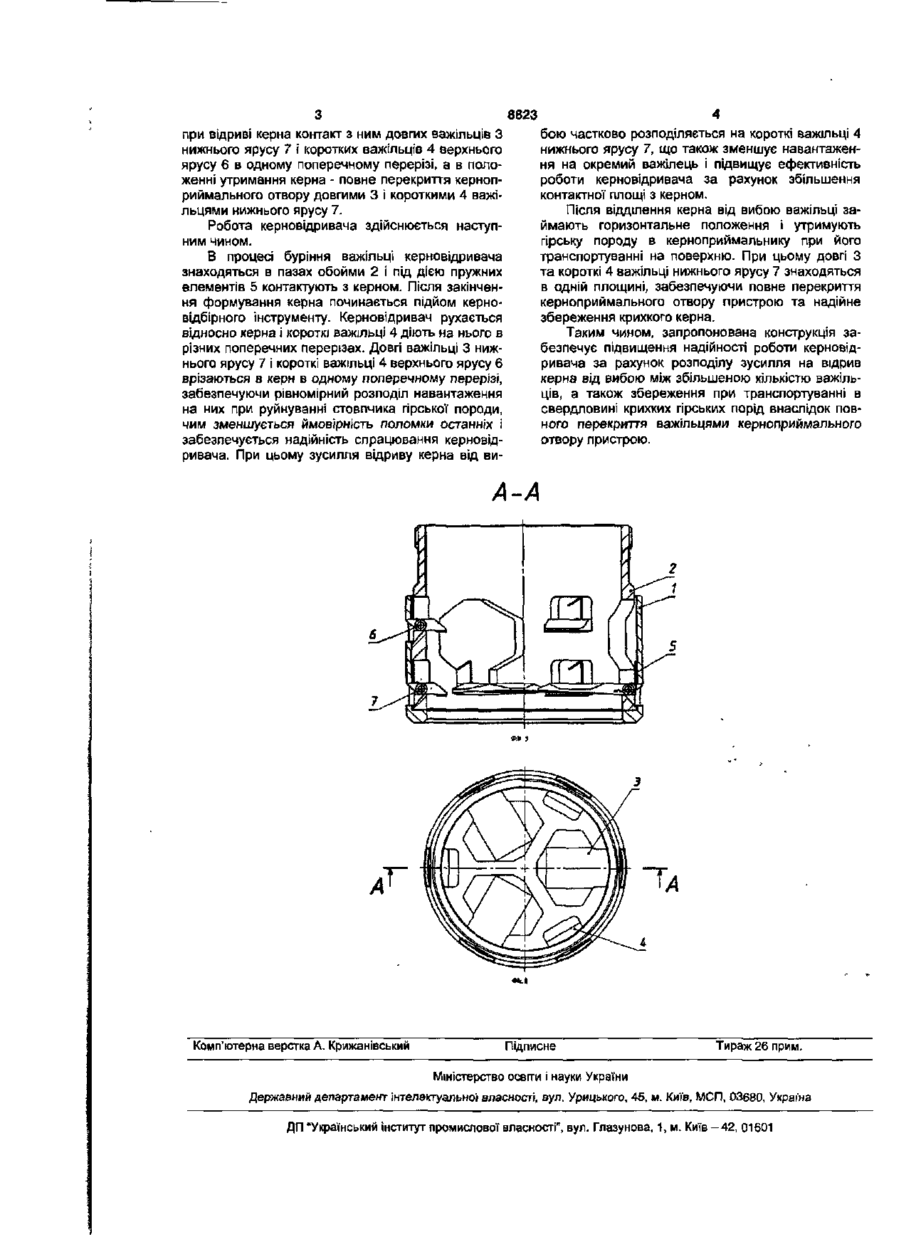

Керновідривач, що містить корпус, обойми з пазами на різних ярусах та важільці різної довжини, які підпружинені пружними елементами, який відрізняється тим, що короткі важільці розташовані в пазах верхнього і нижнього ярусів таким чином, що при відриві керна забезпечується контакт з ним довгих важільців нижнього ярусу і коротких важільців верхнього ярусу в одному поперечному перерізі, а в положенні утримання керна повне перекриття керноприймального отвору важільцями нижнього ярусу. Корисна модель відноситься до бурової техніки, а саме до пристроїв для відриву і утримання керна при бурінні свердловин. Відомими є конструкції важільцевих керновідривачів, котрі складаються з корпуса, обойми з пазами і важільців різної довжини, що утримуються пружними елементами. Існує рішення, коли короткі і довгі важільці розміщуються на одному рівні [П.А.Палий, К.Е.Корнеев. Буровые долота. М.: Недра, с. 296]. Перевагою даної конструкції є забезпечення збереження крихкого керна при його транспортуванні в свердловині за рахунок повного перекриття важільцями керноприймального отвору. Однак, внаслідок нерівномірного розподілу між короткими і довгими важільцями зусилля на відрив керна від вибою, погіршуються умови роботи керновідривама і загалом надійність його спрацювання. Найбільш близькою до технічного рішення, що пропонується, є конструкція керновідривача, яка передбачає розміщення важільців на різних ярусах таким чином, щоб забезпечити при відриві їх контакт з керном в одному поперечному перерізі [патент Російської Федерації №2107148, кл. 6Е21В25/14, опубл. 20.03.1998р., бюл. №8]. Це дає змогу покращити надійність роботи керновідривача внаслідок рівномірного розподілу навантаження на короткі і довгі важільці при відриві керна від вибою. Недоліком такої конструкції є те, що в положенні утримання керна важільці розміщуються на різних ярусах і не забезпечують надійного перекриття керноприймального отвору та збережен ня крихкого керна при його транспортуванні в свердловині. Задачею даної корисної моделі є підвищення надійності роботи керновідривача при відриві і утриманні керна та збільшення за рахунок цього його виходу. Для досягнення поставленої задачі в запропонованому керновідривачі, який включає корпус, обойму з пазами на різних ярусах та важільці різної довжини, які підпружинені пружними елементами, відповідно до корисної моделі розміщенні короткі важільці в пазах верхнього І нижнього ярусів таким чином, що при відриві керна забезпечується контакт з ним довгих важільців нижнього ярусу і коротких важільців верхнього ярусу в одному поперечному перерізі, а в положенні утримання керна - повне перекриття керноприймального отвору важільцями нижнього ярусу. Крім того, короткі важільці нижнього ярусу в момент відриву керна контактують з ним в іншому поперечному перерізі, що також зменшує навантаження на окремий важілець і підвищує ефективність роботи керновідривача за рахунок збільшення контактної площі з керном. На Фіг.1 і 2 наведено запропоновану конструкцію керновідривача. Керновідривач складається з корпуса 1 і обойми 2 з пазами на різних ярусах. В пазах обойми 2 розміщуються довгі важільці 3 та короткі важільці 4, які підпружинені пружними елементами 5. Короткі важільці 4 розташовані на верхньому 6 і нижньому 7 ярусах таким чином, щоб забезпечити СО CM 00 GO О» 8823 бою частково розподіляється на короткі важільці 4 нижнього ярусу 7, що також зменшує навантаження на окремий важілець і підвищує ефективність роботи керновідривача за рахунок збільшення контактної площі з керном. Після відділення керна від вибою важільці займають горизонтальне положення і утримують гірську породу в керноприймальнику при його транспортуванні на поверхню. При цьому довгі З та короткі 4 важільці нижнього ярусу 7 знаходяться в одній площині, забезпечуючи повне перекриття керноприймального отвору пристрою та надійне збереження крихкого керна. Таким чином, запропонована конструкція забезпечує підвищення надійності роботи керновідривача за рахунок розподілу зусилля на відрив керна від вибою між збільшеною кількістю важільців, а також збереження при транспортуванні в свердловині крихких гірських порід внаслідок повного перекриття важільцями керноприймального отвору пристрою. при відриві керна контакт з ним довгих важільців З нижнього ярусу 7 і коротких важільців 4 верхнього ярусу 6 в одному поперечному перерізі, а в положенні утримання керна - повне перекриття керноприймального отвору довгими 3 і короткими 4 важільцями нижнього ярусу 7. Робота керновідривача здійснюється наступним чином. В процесі буріння важільці керновідривача знаходяться в пазах обойми 2 І під дією пружних елементів 5 контактують з керном. Після закінчення формування керна починається підйом керновідбірного інструменту. Керновідривач рухається відносно керна і короткі важільці 4 діють на нього в різних поперечних перерізах. Довгі важільці 3 нижнього ярусу 7 і короткі важільці 4 верхнього ярусу 6 врізаються в керн в одному поперечному перерізі, забезпечуючи рівномірний розподіл навантаження на них при руйнуванні стовпчика гірської породи, чим зменшується ймовірність поломки останніх і забезпечується надійність спрацювання керновідривача. При цьому зусилля відриву керна від ви А-А іГ Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелеюуальноі власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
