Кернорвач

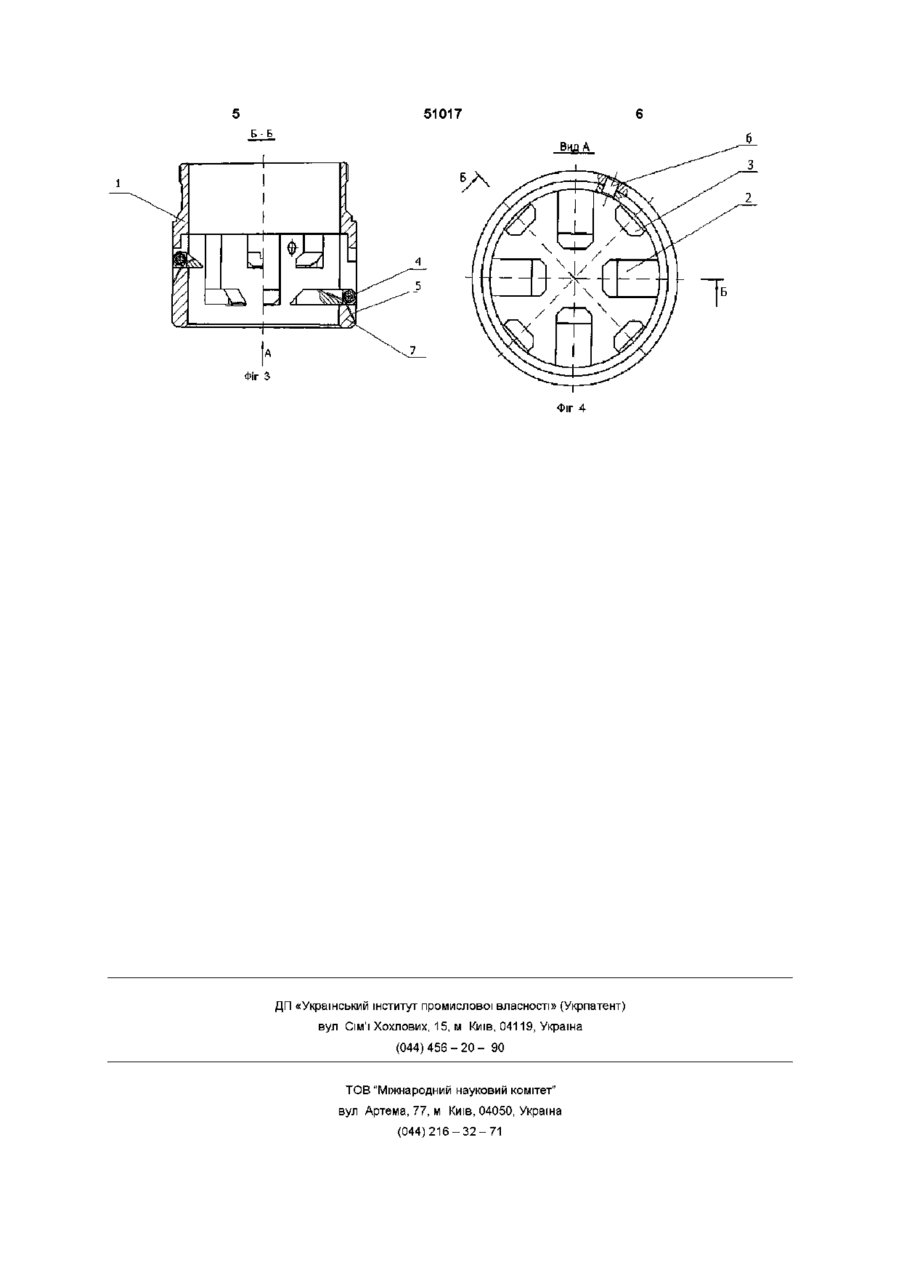

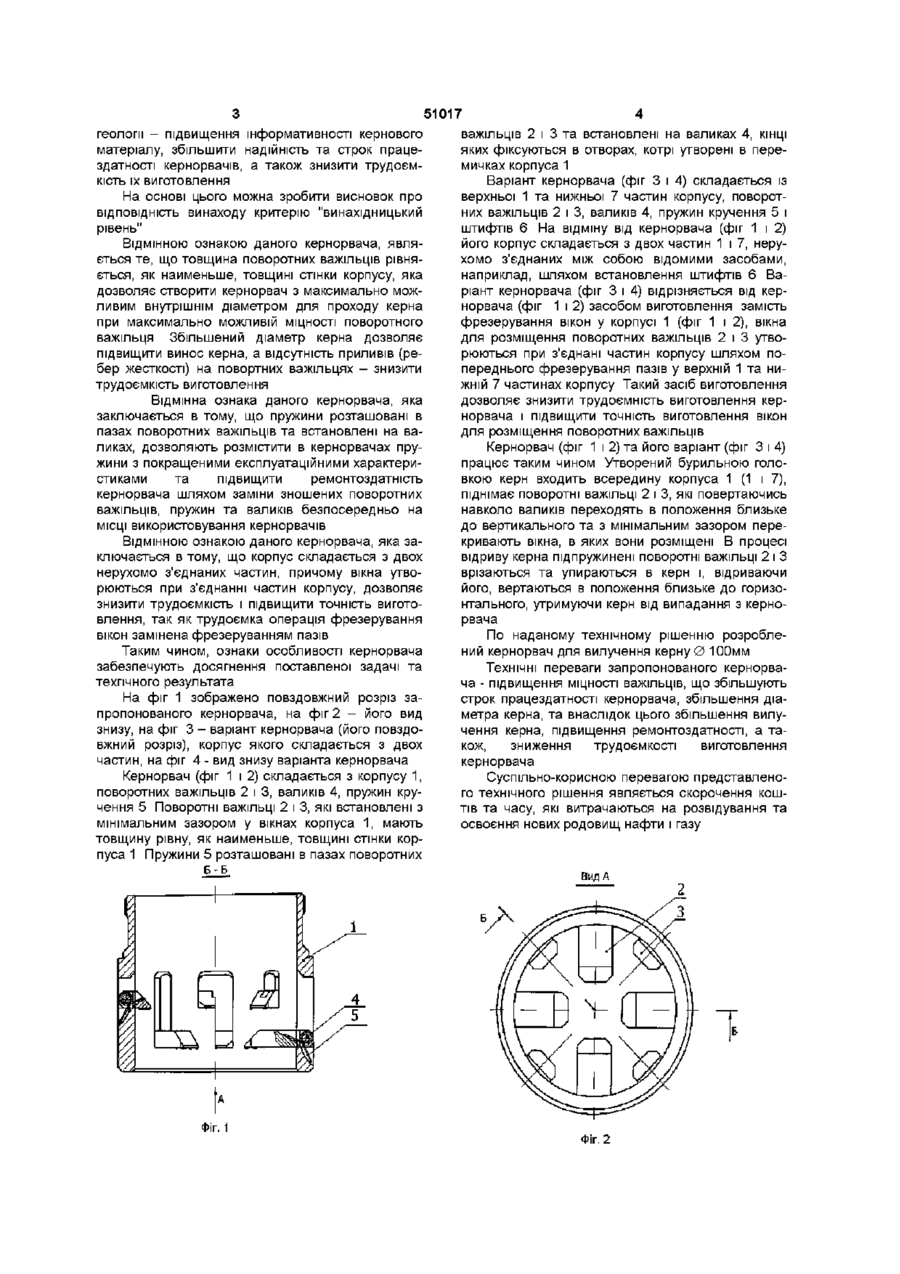

1 Кернорвач, який містить корпус з вікнами та перемичками між ними, поворотні важільці з паза ми в хвостовиках, пружини кручення для повороту важільців, який відрізняється тим, що товщина поворотних важільців дорівнює якнайменше товщині стінки корпусу, а пружини кручення розташовані в пазах важільців та установлені на валиках, КІНЦІ яких фіксуються в отворах, утворених в перемичках корпусу 2 Кернорвач за п 1, який відрізняється тим, що корпус складається з двох нерухомо з'єднаних частин, причому вікна утворюються при з'єднанні частин корпусу Винахід відноситься до бурової техніки, а саме до пристрою для відриву та утримання керна кернорвачем Відомий кернорвач (патент Російської Федерації №2029258, кл Е 21В25/14, опубл 20 02 95), який містить корпус з вікнами та перемичками між ними, поворотні важільці з пазами у хвостовиках, які встановлені у вікнах з охопленням пазами перемичок, і валики, які встановлені у отворах важільців При цьому, КІЛЬКІСТЬ вікон рівняється подвоєній КІЛЬКОСТІ поворотних важільців, а ширина двох вікон і перемички між ними рівняється ширині важільця Недолік цього кернорвача - підвищена трудоємкість виготовлення корпусу та важільців, а також понижена МІЦНІСТЬ важільців Трудоємкість виготовлення важільців обумовлена необхідністю виготовлення з точним взаємоположенням приливів Наявність приливів на важільцях дозволяє збільшити діаметр (і МІЦНІСТЬ) валиків, але не забезпечує МІЦНІСТЬ тіла важільців в процесі відриву керна Задачею, на вирішення якої направлений винахід, є підвищення техніко-економічних показників виносу керна Технічний результат складається у підвищенні експлуатаційних показників кернорвача за рахунок підвищення його надійності, ремонтопридатності та зниженню трудоємкості його виготовлення Поставлена задача і технічний результат досягається тим, що в даному кернорвачі, який містить корпус з вікнами та перемичками мій ними, поворотні важільці з пазами у хвостовиках, пружини кручення для повороту важільців і валики, які встановлені у отворах важільців, на відміну від прототипа, товщина поворотних важільців рівняється товщині стінки корпусу, а пружини кручення розташовані в пазах поворотних важільців та понижена МІЦНІСТЬ важільців Найбільш близьким до заявленого технічного рішення являється кернорвач (патент Російської Федерації №2029062, клЕ21В25/14, опубл 20 02 95), який містить корпус з вікнами та перемичками між ними, поворотні важільці з пазами в хвостовиках, розташовані в вікнах з Охопленням пазами перемичок, і валики, які встановлені у отворах важільців При цьому, кожний поворотний важілець виконаний з двома приливами у вигляді ребер жорсткості, розташованих на відстані, яке перевищує ширину перемички, а отвіри під валики виконані в ребрах жорсткості і в перемичках Недолік цього кернорвача - підвищена трудоємкість виготовлення корпусу і важільців, а також встановлені на валиках, КІНЦІ ЯКИХ фіксуються у отворах, утворених в перемичках корпусу Поставлена задача і технічний результат досягаються також тим, що на відміну від прототипа корпус складається з двох нерухомо з'єднаних частин, причому вікна утворюються при з'єднанні частин корпусу Винахід дозволяє вирішити насущну проблему О ю 51017 геології - підвищення інформативності кернового матеріалу, збільшити надійність та строк працездатності кернорвачів, а також знизити трудоємкість їх виготовлення На основі цього можна зробити висновок про ВІДПОВІДНІСТЬ винаходу критерію "винахідницький рівень" ВІДМІННОЮ ознакою даного кернорвача, являється те, що товщина поворотних важільців рівняється, як наименьше, товщині стінки корпусу, яка дозволяє створити кернорвач з максимально можливим внутрішнім діаметром для проходу керна при максимально можливій МІЦНОСТІ поворотного важільця Збільшений діаметр керна дозволяє підвищити винос керна, а відсутність приливів (ребер жесткості) на повортних важільцях - знизити трудоємкість виготовлення Відмінна ознака даного кернорвача, яка заключається в тому, що пружини розташовані в пазах поворотних важільців та встановлені на валиках, дозволяють розмістити в кернорвачах пружини з покращеними експлуатаційними характеристиками та підвищити ремонтоздатність кернорвача шляхом заміни зношених поворотних важільців, пружин та валиків безпосередньо на МІСЦІ використовування кернорвачів ВІДМІННОЮ ознакою даного кернорвача, яка заключається в тому, що корпус складається з двох нерухомо з'єднаних частин, причому вікна утворюються при з'єднанні частин корпусу, дозволяє знизити трудоємкість і підвищити точність виготовлення, так як трудоемка операція фрезерування вікон замінена фрезеруванням пазів Таким чином, ознаки особливості кернорвача забезпечують досягнення поставленої задачі та техпчного результата На фіг 1 зображено повздовжний розріз запропонованого кернорвача, на фіг 2 - його вид знизу, на фіг 3 - варіант кернорвача (його повздовжний розріз), корпус якого складається з двох частин, на фіг 4 - вид знизу варіанта кернорвача Кернорвач (фіг 1 і 2) складається з корпусу 1, поворотних важільців 2 і 3, валиків 4, пружин кручення 5 Поворотні важільці 2 і 3, які встановлені з мінімальним зазором у вікнах корпуса 1, мають товщину рівну, як наименьше, товщині стінки корпуса 1 Пружини 5 розташовані в пазах поворотних Б-Б важільців 2 і 3 та встановлені на валиках 4, КІНЦІ яких фіксуються в отворах, котрі утворені в перемичках корпуса 1 Варіант кернорвача (фіг 3 і 4) складається із верхньої 1 та нижньої 7 частин корпусу, поворотних важільців 2 і 3, валиків 4, пружин кручення 5 і штифтів 6 На відміну від кернорвача (фіг 1 і 2) його корпус складається з двох частин 1 і 7, нерухомо з'єднаних між собою відомими засобами, наприклад, шляхом встановлення штифтів 6 Варіант кернорвача (фіг 3 і 4) відрізняється від кернорвача (фіг 1 і 2) засобом виготовлення замість фрезерування вікон у корпусі 1 (фіг 1 і 2), вікна для розміщення поворотних важільців 2 і 3 утворюються при з'єднані частин корпусу шляхом попереднього фрезерування пазів у верхній 1 та нижній 7 частинах корпусу Такий засіб виготовлення дозволяє знизити трудоємність виготовлення кернорвача і підвищити точність виготовлення вікон для розміщення поворотних важільців Кернорвач (фіг 1 і 2) та його варіант (фіг 3 і 4) працює таким чином Утворений бурильною головкою керн входить всередину корпуса 1 (1 і 7), піднімає поворотні важільці 2 і 3, які повертаючись навколо валиків переходять в положення близьке до вертикального та з мінімальним зазором перекривають вікна, в яких вони розміщені В процесі відриву керна підпружинені поворотні важільці 2 і З врізаються та упираються в керн і, відриваючи його, вертаються в положення близьке до горизонтального, утримуючи керн від випадання з кернорвача По наданому технічному рішенню розроблений кернорвач для вилучення керну 0 100мм Технічні переваги запропонованого кернорвача - підвищення МІЦНОСТІ важільців, що збільшують строк працездатності кернорвача, збільшення діаметра керна, та внаслідок цього збільшення вилучення керна, підвищення ремонтоздатності, а також, зниження трудоємкості виготовлення кернорвача Суспільно-корисною перевагою представленого технічного рішення являється скорочення коштів та часу, які витрачаються на розвідування та освоєння нових родовищ нафти і газу ВидА Фіг. 2 51017 Б-Б Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
