Відцентровий пароконтактний підігрівач

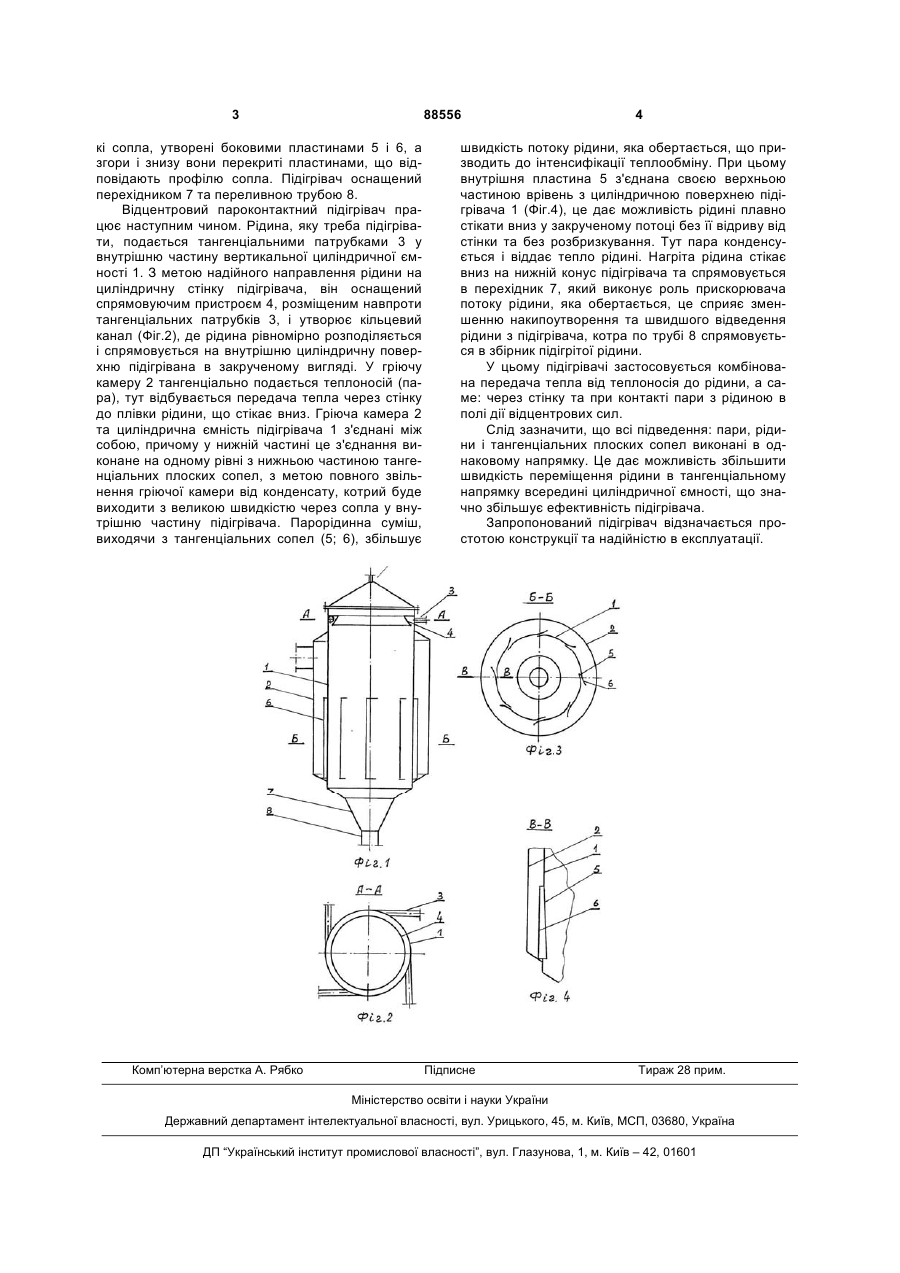

1. Відцентровий пароконтактний підігрівач, що містить дві циліндричні співвісно розташовані єм 3 88556 кі сопла, утворені боковими пластинами 5 і 6, а згори і знизу вони перекриті пластинами, що відповідають профілю сопла. Підігрівач оснащений перехідником 7 та переливною трубою 8. Відцентровий пароконтактний підігрівач працює наступним чином. Рідина, яку треба підігрівати, подається тангенціальними патрубками 3 у внутрішню частину вертикальної циліндричної ємності 1. З метою надійного направлення рідини на циліндричну стінку підігрівача, він оснащений спрямовуючим пристроєм 4, розміщеним навпроти тангенціальних патрубків 3, і утворює кільцевий канал (Фіг.2), де рідина рівномірно розподіляється і спрямовується на внутрішню циліндричну поверхню підігрівана в закрученому вигляді. У гріючу камеру 2 тангенціально подається теплоносій (пара), тут відбувається передача тепла через стінку до плівки рідини, що стікає вниз. Гріюча камера 2 та циліндрична ємність підігрівача 1 з'єднані між собою, причому у нижній частині це з'єднання виконане на одному рівні з нижньою частиною тангенціальних плоских сопел, з метою повного звільнення гріючої камери від конденсату, котрий буде виходити з великою швидкістю через сопла у внутрішню частину підігрівача. Парорідинна суміш, виходячи з тангенціальних сопел (5; 6), збільшує Комп’ютерна верстка А. Рябко 4 швидкість потоку рідини, яка обертається, що призводить до інтенсифікації теплообміну. При цьому внутрішня пластина 5 з'єднана своєю верхньою частиною врівень з циліндричною поверхнею підігрівача 1 (Фіг.4), це дає можливість рідині плавно стікати вниз у закрученому потоці без її відриву від стінки та без розбризкування. Тут пара конденсується і віддає тепло рідині. Нагріта рідина стікає вниз на нижній конус підігрівача та спрямовується в перехідник 7, який виконує роль прискорювача потоку рідини, яка обертається, це сприяє зменшенню накипоутворення та швидшого відведення рідини з підігрівача, котра по трубі 8 спрямовується в збірник підігрітої рідини. У цьому підігрівачі застосовується комбінована передача тепла від теплоносія до рідини, а саме: через стінку та при контакті пари з рідиною в полі дії відцентрових сил. Слід зазначити, що всі підведення: пари, рідини і тангенціальних плоских сопел виконані в однаковому напрямку. Це дає можливість збільшити швидкість переміщення рідини в тангенціальному напрямку всередині циліндричної ємності, що значно збільшує ефективність підігрівача. Запропонований підігрівач відзначається простотою конструкції та надійністю в експлуатації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
