Пристрій оптимізації тиску газу в свердловині

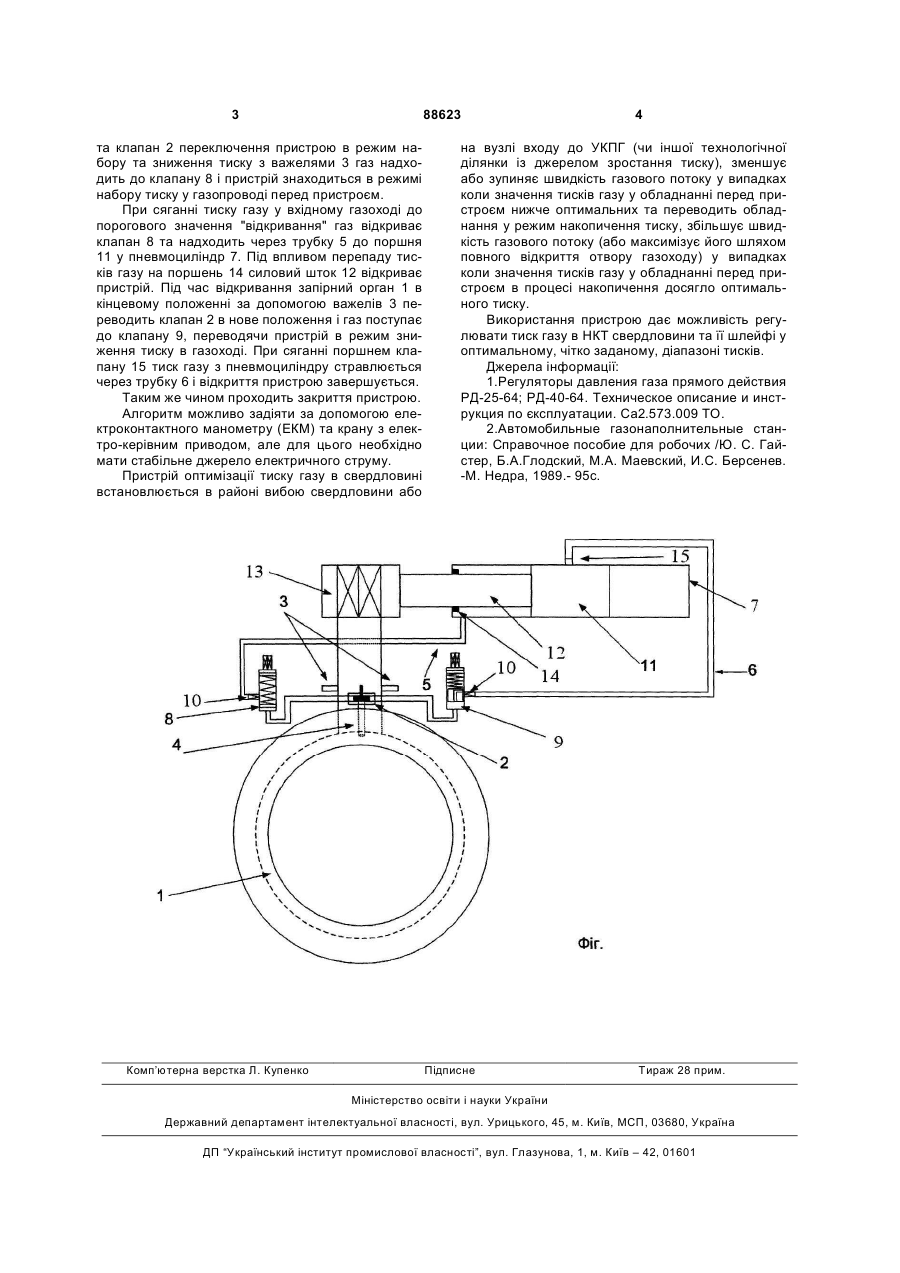

Пристрій оптимізації тиску газу в свердловині, що містить розміщений у корпусі запірний орган, який відрізняється тим, що на запірний орган додатково встановлений клапан переключення пристрою в режим набору та зниження тиску з важелями, що за допомогою трубок, штуцерів живлення і пневмоклапанів приєднаний до пневмоциліндра, в якому розміщені поршень з силовим штоком, ущільнення та клапан стравлювання тиску газу. (19) (21) a200605290 (22) 15.05.2006 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ФИК ІЛЛЯ МИХАЙЛОВИЧ, СИНЮК БОРИС БОРИСОВИЧ, ФЕСЕНКО ЮРІЙ ЛЕОНІДОВИЧ, ШЕНДРИК ОЛЕКСІЙ МИХАЙЛОВИЧ, ВОЛОСНИК ЄВГЕН ОЛЕКСАНДРОВИЧ, ЖМУРКОВ ВІКТОР ІВАНОВИЧ (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" (56) US 4109714, E21B 43/12, 29.08.1978 GB 2066932, G05D 16/10, 15.07.1981 3 88623 та клапан 2 переключення пристрою в режим набору та зниження тиску з важелями 3 газ надходить до клапану 8 і пристрій знаходиться в режимі набору тиску у газопроводі перед пристроєм. При сяганні тиску газу у вхідному газоході до порогового значення "відкривання" газ відкриває клапан 8 та надходить через трубку 5 до поршня 11 у пневмоциліндр 7. Під впливом перепаду тисків газу на поршень 14 силовий шток 12 відкриває пристрій. Під час відкривання запірний орган 1 в кінцевому положенні за допомогою важелів 3 переводить клапан 2 в нове положення і газ поступає до клапану 9, переводячи пристрій в режим зниження тиску в газоході. При сяганні поршнем клапану 15 тиск газу з пневмоциліндру стравлюється через трубку 6 і відкриття пристрою завершується. Таким же чином проходить закриття пристрою. Алгоритм можливо задіяти за допомогою електроконтактного манометру (ЕКМ) та крану з електро-керівним приводом, але для цього необхідно мати стабільне джерело електричного струму. Пристрій оптимізації тиску газу в свердловині встановлюється в районі вибою свердловини або Комп’ютерна верстка Л. Купенко 4 на вузлі входу до УКПГ (чи іншої технологічної ділянки із джерелом зростання тиску), зменшує або зупиняє швидкість газового потоку у випадках коли значення тисків газу у обладнанні перед пристроєм нижче оптимальних та переводить обладнання у режим накопичення тиску, збільшує швидкість газового потоку (або максимізує його шляхом повного відкриття отвору газоходу) у випадках коли значення тисків газу у обладнанні перед пристроєм в процесі накопичення досягло оптимального тиску. Використання пристрою дає можливість регулювати тиск газу в НКТ свердловини та її шлейфі у оптимальному, чітко заданому, діапазоні тисків. Джерела інформації: 1.Регуляторы давления газа прямого действия РД-25-64; РД-40-64. Техническое описание и инструкция по єксплуатации. Ca2.573.009 ТО. 2.Автомобильные газонаполнительные станции: Справочное пособие для робочих /Ю. С. Гайстер, Б.А.Глодский, М.А. Маевский, И.С. Берсенев. -М. Недра, 1989.- 95с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
