Пристрій зрівноважування мальтійського механізму

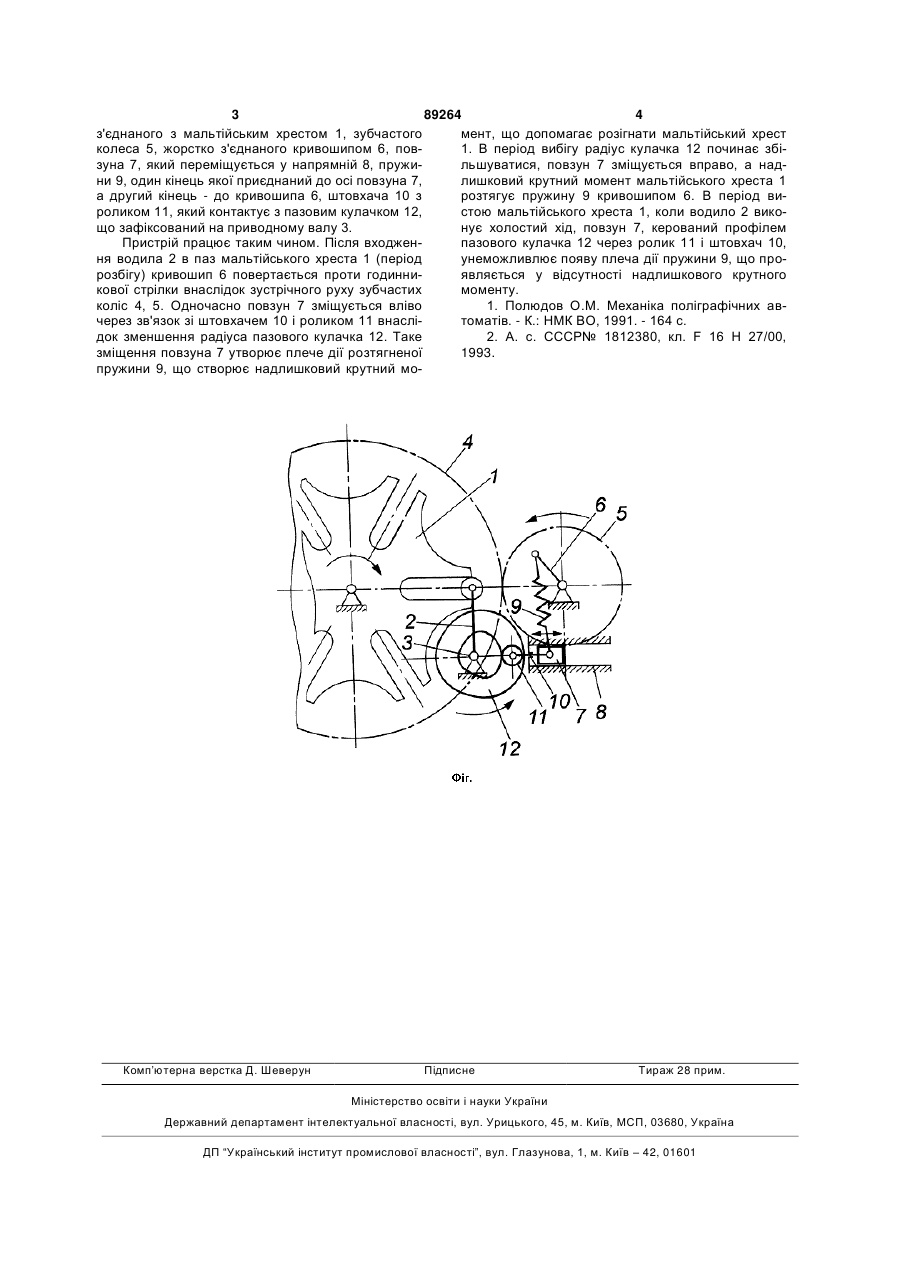

Пристрій зрівноважування мальтійського механізму, що містить мальтійський хрест, водило, що взаємодіє з хрестом, контактуючі між собою пазовий кулачок, ролик, проміжний елемент, пружину, який відрізняється тим, що на осі мальтійського хреста встановлене зубчасте колесо, жорстко з'єднане з хрестом, яке контактує з іншим зубчастим колесом, жорстко з'єднаним з кривошипом, причому проміжним елементом є повзун, до осі якого приєднані пружина, другий кінець якої приєднаний до кривошипа, та штовхач, ролик якого контактує з пазовим кулачком, жорстко з'єднаним з водилом. (19) (21) a200804068 (22) 31.03.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) РЕГЕЙ ІВАН ІВАНОВИЧ, МЛИНКО ОКСАНА ІВАНІВНА, ПОЛЮДОВ ОЛЕКСАНДР ІГОРОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) SU 1812380 A1, 30.04.93, увесь документ GB 829586 A, 28.03.1962 , увесь документ RU 2023919 C1, 30.11.1994, увесь документ US 1825442 A, 29.09.1930, увесь документ SU 293151 A, 15.01.1971, увесь документ SU 530983 A, 05.10/1976, увесь документ SU 832179 A, 23.05.1981, увесь документ 3 89264 4 з'єднаного з мальтійським хрестом 1, зубчастого мент, що допомагає розігнати мальтійський хрест колеса 5, жорстко з'єднаного кривошипом 6, пов1. В період вибігу радіус кулачка 12 починає збізуна 7, який переміщується у напрямній 8, пружильшуватися, повзун 7 зміщується вправо, а надни 9, один кінець якої приєднаний до осі повзуна 7, лишковий крутний момент мальтійського хреста 1 а другий кінець - до кривошипа 6, штовхача 10 з розтягує пружину 9 кривошипом 6. В період вироликом 11, який контактує з пазовим кулачком 12, стою мальтійського хреста 1, коли водило 2 викощо зафіксований на приводному валу 3. нує холостий хід, повзун 7, керований профілем Пристрій працює таким чином. Після входженпазового кулачка 12 через ролик 11 і штовхач 10, ня водила 2 в паз мальтійського хреста 1 (період унеможливлює появу плеча дії пружини 9, що пророзбігу) кривошип 6 повертається проти годинниявляється у відсутності надлишкового крутного кової стрілки внаслідок зустрічного руху зубчастих моменту. коліс 4, 5. Одночасно повзун 7 зміщується вліво 1. Полюдов О.М. Механіка поліграфічних авчерез зв'язок зі штовхачем 10 і роликом 11 внаслітоматів. - К.: НМК ВО, 1991. - 164 с. док зменшення радіуса пазового кулачка 12. Таке 2. А. с. СССР№ 1812380, кл. F 16 H 27/00, зміщення повзуна 7 утворює плече дії розтягненої 1993. пружини 9, що створює надлишковий крутний мо Комп’ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
