Фальцювально-склеювальний верстат

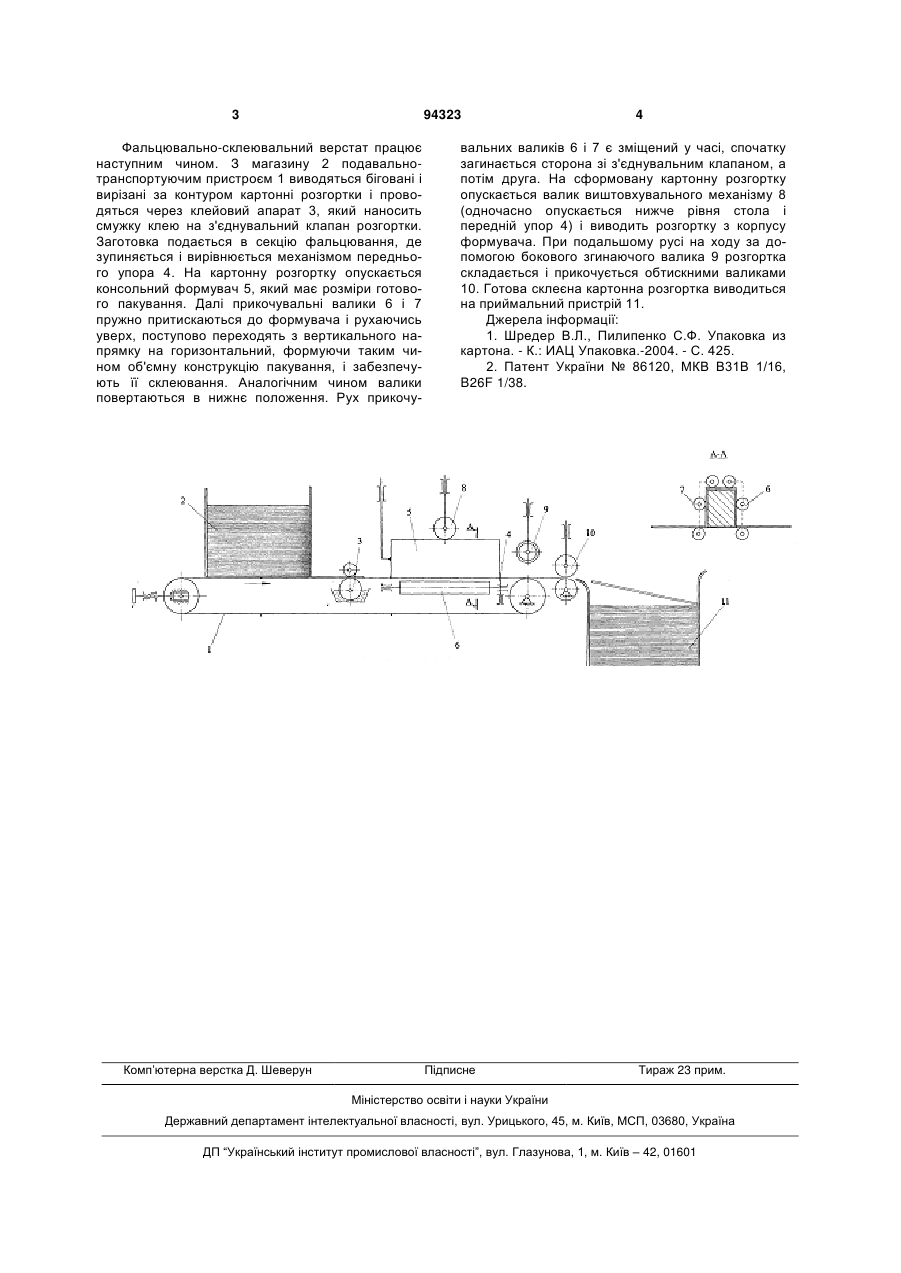

Фальцювально-склеювальний верстат, що містить самонаклад картонних заготовок, транспортер, клейовий апарат, секцію фальцювання заготовок пакування, обтискний і приймальний пристрої, який відрізняється тим, що фальцювальна секція містить механізм переднього упора для зупинки і вирівнювання заготовки, консольний формувач, який має розміри готового пакування, прикочувальні валики для фальцювання і склеювання картонної заготовки, механізми виштовхування склеєного пакування і бокового згинаючого валика для складання готового пакування. (19) (21) a200910141 (22) 06.10.2009 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ГЛАВАЦЬКИЙ АРТУР СТАНІСЛАВОВИЧ, ШУСТИКЕВИЧ АНДРІЙ ІВАНОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) US 5147271 A; 15.09.1992 JP 08301229 A; 19.11.1996 US 5809743 A; 22.09.1998 SU 1632410 A1 ; 07.03.1991 US 4990128 A; 05.02.1991 UA 86120 C2 ; 25.03.2009 UA 58934 A; 15.08.2003 3 94323 Фальцювально-склеювальний верстат працює наступним чином. З магазину 2 подавальнотранспортуючим пристроєм 1 виводяться біговані і вирізані за контуром картонні розгортки і проводяться через клейовий апарат 3, який наносить смужку клею на з'єднувальний клапан розгортки. Заготовка подається в секцію фальцювання, де зупиняється і вирівнюється механізмом переднього упора 4. На картонну розгортку опускається консольний формувач 5, який має розміри готового пакування. Далі прикочувальні валики 6 і 7 пружно притискаються до формувача і рухаючись уверх, поступово переходять з вертикального напрямку на горизонтальний, формуючи таким чином об'ємну конструкцію пакування, і забезпечують її склеювання. Аналогічним чином валики повертаються в нижнє положення. Рух прикочу Комп’ютерна верстка Д. Шеверун 4 вальних валиків 6 і 7 є зміщений у часі, спочатку загинається сторона зі з'єднувальним клапаном, а потім друга. На сформовану картонну розгортку опускається валик виштовхувального механізму 8 (одночасно опускається нижче рівня стола і передній упор 4) і виводить розгортку з корпусу формувача. При подальшому русі на ходу за допомогою бокового згинаючого валика 9 розгортка складається і прикочується обтискними валиками 10. Готова склеєна картонна розгортка виводиться на приймальний пристрій 11. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ Упаковка.-2004. - С. 425. 2. Патент України № 86120, МКВ В31В 1/16, B26F 1/38. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
