Лопастне долото

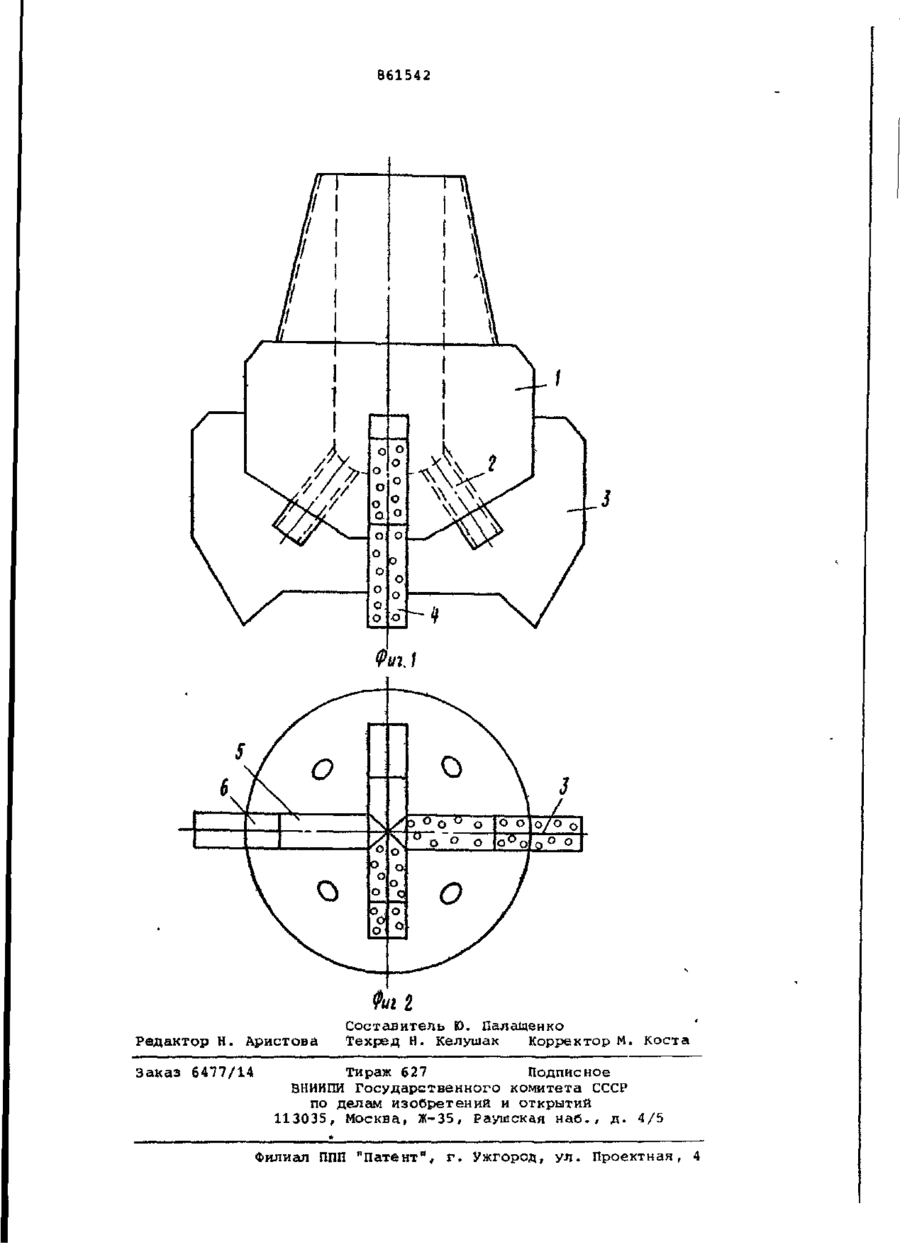

Союз Советских Социалистических Республик САН ИЗОБРЕТЕ 1 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено 30.01.76 _ (21) 2319446/22-03 с присоединением заявки N9 — Государственный комитет СССР по делам изобретений и открытий Е 21 В 10/54 (23) Приоритет — Опубликовано 0 7.09.81. Бюллетень № 33 Дата опубликования описания 07.09.81 (72) Авторы изобретения (51 )М. Кл.3 (53) У Д К 622.24. .051.621,088.8J В. П. Дверий и С. В. Дверий (7!)Заявитель (54) ЛОПАСТНОЕ ДОЛОТО Изобретение относится к породораэрушающему инструменту, в частности к лопастным долотам. Известно лопастное д о л о т о , содержащее ступенчатые клиновидные лопас ти ГЦ разную лопасть 4. Калибрующие лопасти 3 соединены породоразрушающим' лез виєм 5. Для повышения породоразрушающей способности долота режущая часть его лопастей выполняется в форме клина 6. Конструкция данного долота обеспечивает не только повышение механической скорости проходки, но и его 10 износостойкость. Недостатком известного лопастного долота является неравномерность и з носа е г о периферийной и центральной частей. Известно также лопастное долото, содержащее корпус с промывочными каФормула изобретения налами, калибрующие клиновидные л о 2 пасти и центральную лопасть Г Л15 Лопастное долото, содержащее корНедостаток указанного долота з а пус с промывочными каналами, калибключается в малой механической с к о рующие клиновидные лопасти и центральрости проходки. ную л о п а с т ь , о т л и ч а ю щ е е с я Целью изобретения является повытем, ч т о , с целью увеличения механишение механической скорости проход20 ческой скорости проходки, калибруюки. щие лопасти соединены породоразрушаюУказанная цель достигается тем, щим лезвием, а центральная лопасть что калибрующие л о п а с і и соединены выполнена W-образной. породоразрушакодим лезвием, а центральИсточники информации, ная лопасть выполнена W-образной. 25 принятые во внимание при экспертизе На фиг. 1 показан общий вид доло1. Палий п. А. и д р . Буровые д о та* на фиг. 2 - то же, вид снизу. л о т а . Мо> "Недра", 1971, с . 282. Долото содержит корпус 1, промы2. Патент Индии № 47665, вочные каналы 2, калибрующие клинокл. 131 В 4, опублик. 1952. видные лопасти 3 и центральную W-об 861542 Редактор Н. Аристова Заказ 6477/14 Составитепь Ю. Палаіценко Техред Н. Келушак Корректор М. Коста Тираж 627 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г . Ужгород, у л . П Проектная, 4
