Освітлювальний пристрій
Формула / Реферат
Освітлювальний пристрій, що містить діодно-конденсаторний блок випрямляча з підвищенням напруги, входи якого підключені до виходів джерела змінного струму, баластний опір, першим виводом підключений до першого виходу діодно-конденсаторного блока випрямляча з підвищенням напруги, та люмінесцентну лампу, який відрізняється тим, що в нього додатково введений блок для зміни напрямку струму, підключений входами відповідно до другого виводу баластного опору і другого виходу діодно-конденсаторного блока випрямляча з підвищенням напруги, а виходами - до електродів люмінесцентної лампи.
Текст

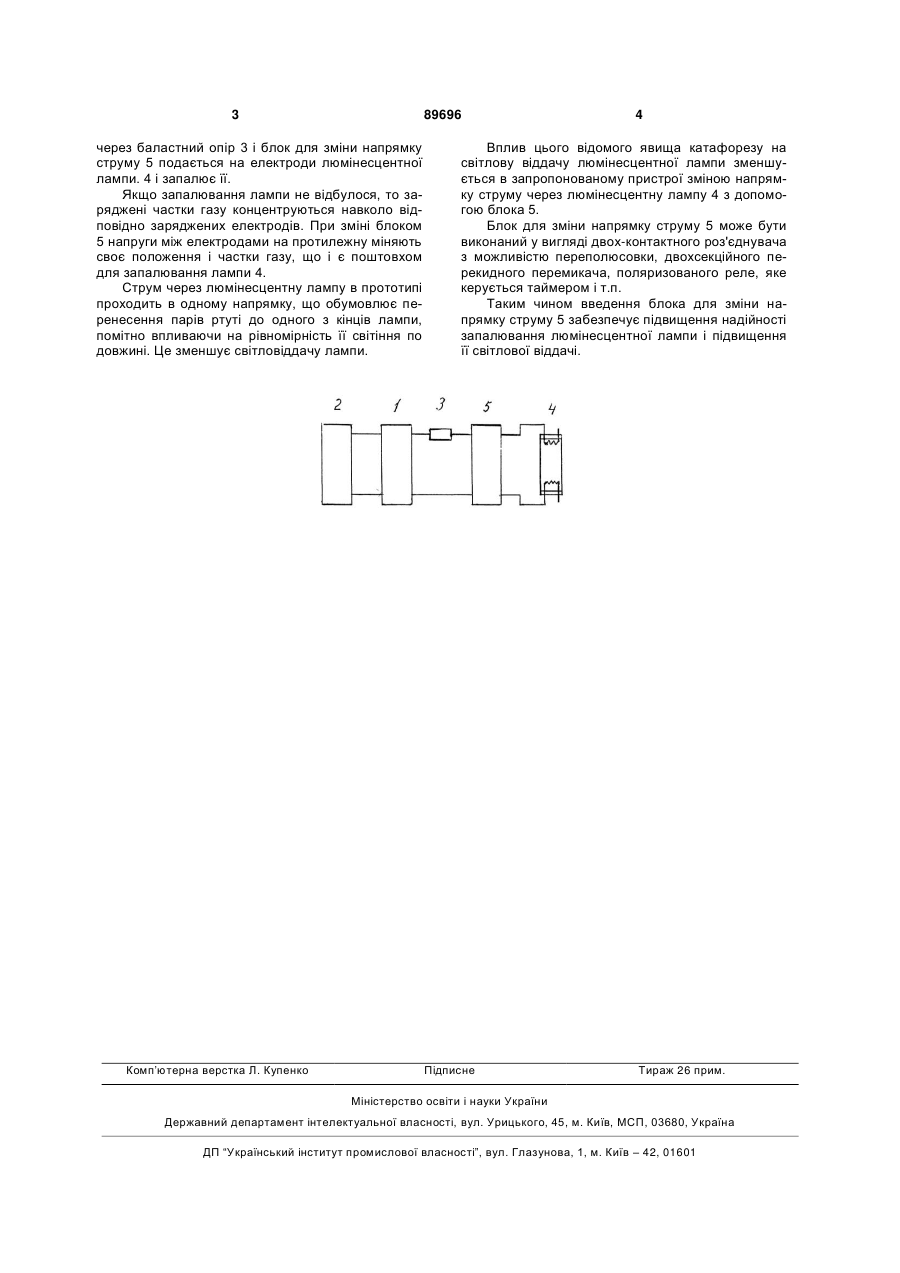

Освітлювальний пристрій, що містить діодноконденсаторний блок випрямляча з підвищенням напруги, входи якого підключені до виходів джерела змінного струму, баластний опір, першим виводом підключений до першого виходу діодноконденсаторного блока випрямляча з підвищенням напруги, та люмінесцентну лампу, який відрізняється тим, що в нього додатково введений блок для зміни напрямку струму, підключений входами відповідно до другого виводу баластного опору і другого виходу діодно-конденсаторного блока випрямляча з підвищенням напруги, а виходами - до електродів люмінесцентної лампи. (19) (21) a200804275 (22) 04.04.2008 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) СНІЖКО ЮРІЙ АНТОНОВИЧ (73) СНІЖКО ЮРІЙ АНТОНОВИЧ (56) UA 76321 C2; 17.07.2006 UA 68179 A; 15.07.2004 SU 1809550 A1; 15.04.1993 FR 2560730 A1; 06.09.1985 EP 0602719 A1; 22.06.1994 JP 10162974 A; 19.06.1998 GB 2119184 A; 09.11.1983 US 5438239; 01,08.1995 3 89696 через баластний опір 3 і блок для зміни напрямку струму 5 подається на електроди люмінесцентної лампи. 4 і запалює її. Якщо запалювання лампи не відбулося, то заряджені частки газу концентруються навколо відповідно заряджених електродів. При зміні блоком 5 напруги між електродами на протилежну міняють своє положення і частки газу, що і є поштовхом для запалювання лампи 4. Струм через люмінесцентну лампу в прототипі проходить в одному напрямку, що обумовлює перенесення парів ртуті до одного з кінців лампи, помітно впливаючи на рівномірність її світіння по довжині. Це зменшує світловіддачу лампи. Комп’ютерна верстка Л. Купенко 4 Вплив цього відомого явища катафорезу на світлову віддачу люмінесцентної лампи зменшується в запропонованому пристрої зміною напрямку струму через люмінесцентну лампу 4 з допомогою блока 5. Блок для зміни напрямку струму 5 може бути виконаний у вигляді двох-контактного роз'єднувача з можливістю переполюсовки, двохсекційного перекидного перемикача, поляризованого реле, яке керується таймером і т.п. Таким чином введення блока для зміни напрямку струму 5 забезпечує підвищення надійності запалювання люмінесцентної лампи і підвищення її світлової віддачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLighting device
Автори англійськоюSnizhko Yurii Antonovych
Назва патенту російськоюОсветительное устройство
Автори російськоюСнижко Юрий Антонович
МПК / Мітки
МПК: H05B 41/00
Мітки: пристрій, освітлювальний
