Стакан з подвійними стінками

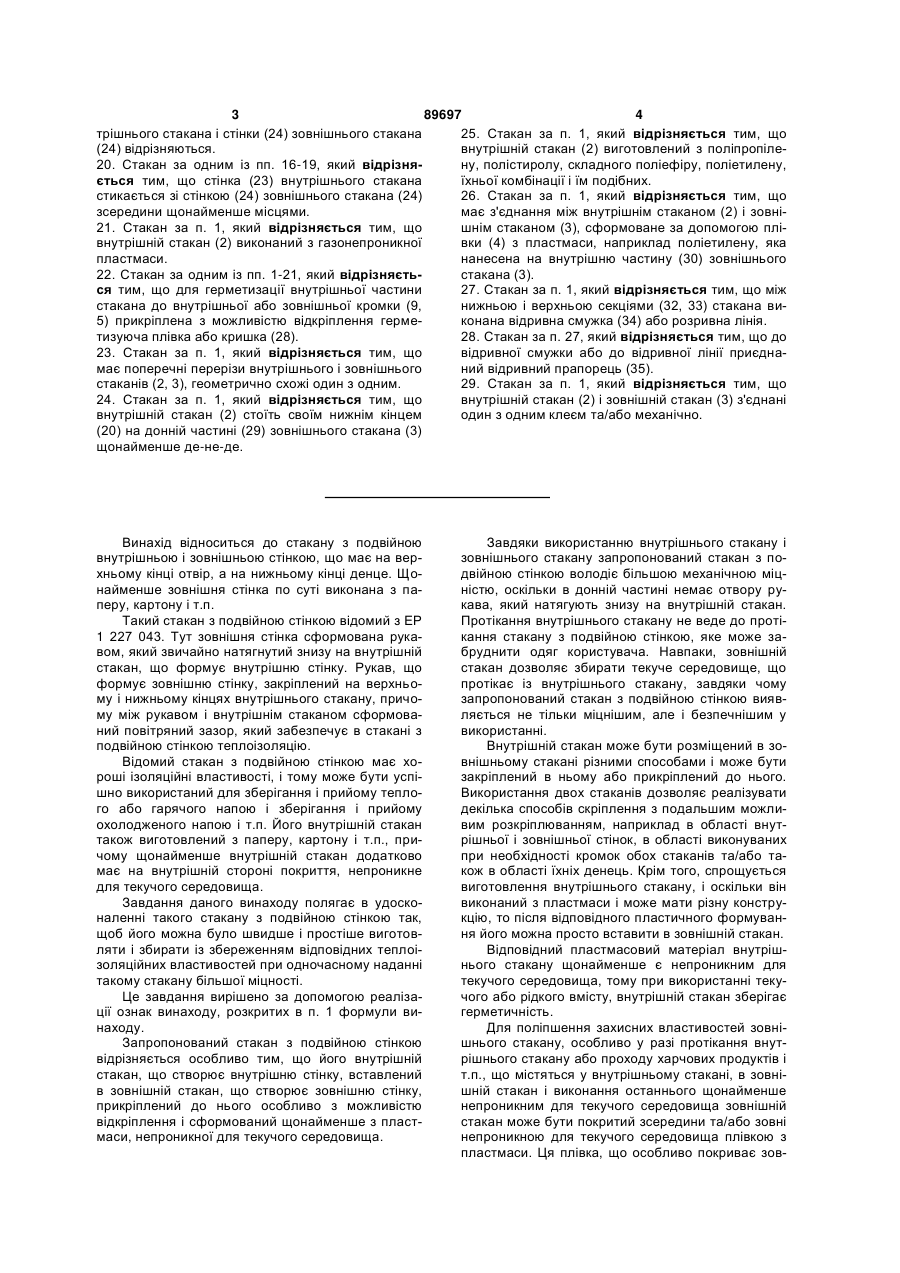

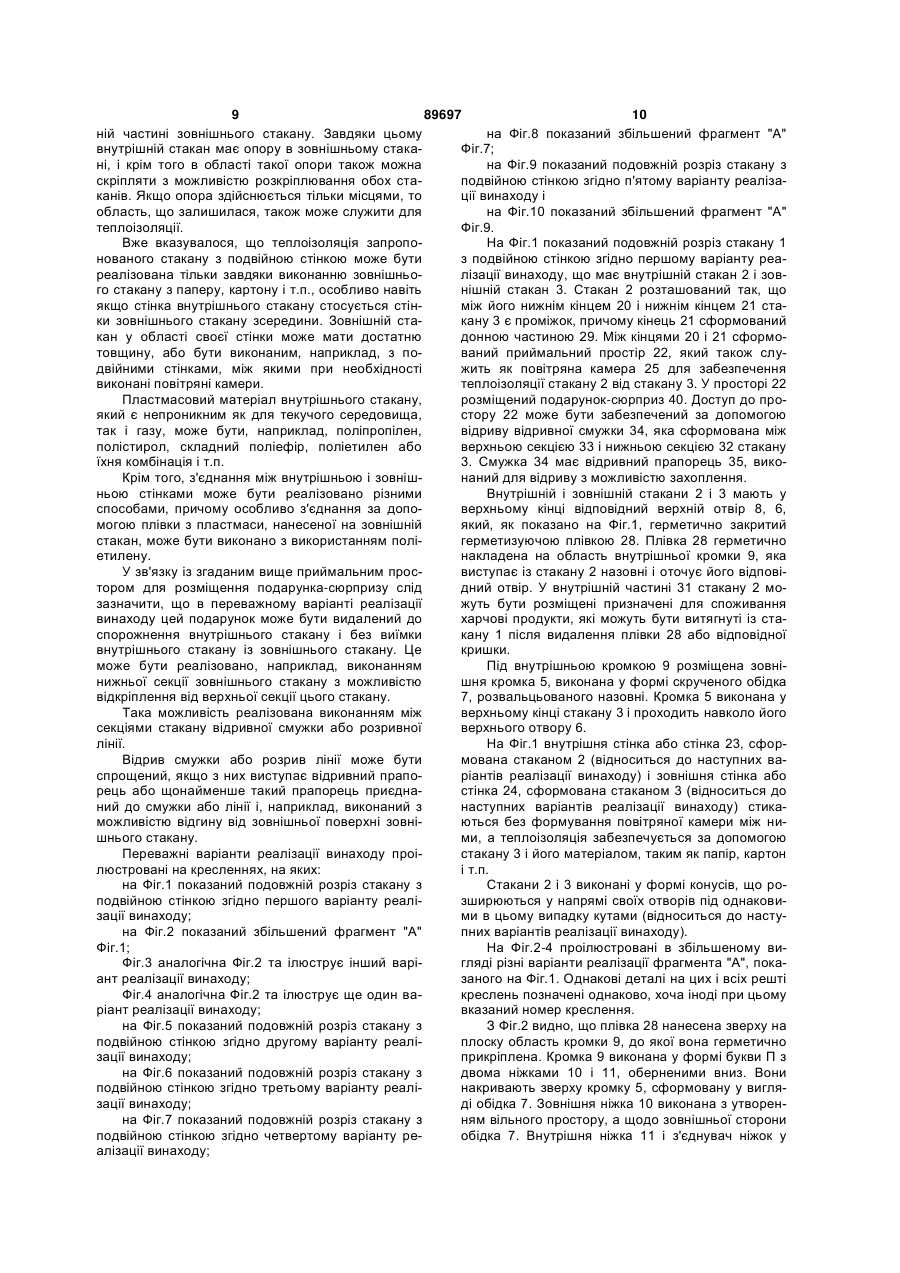

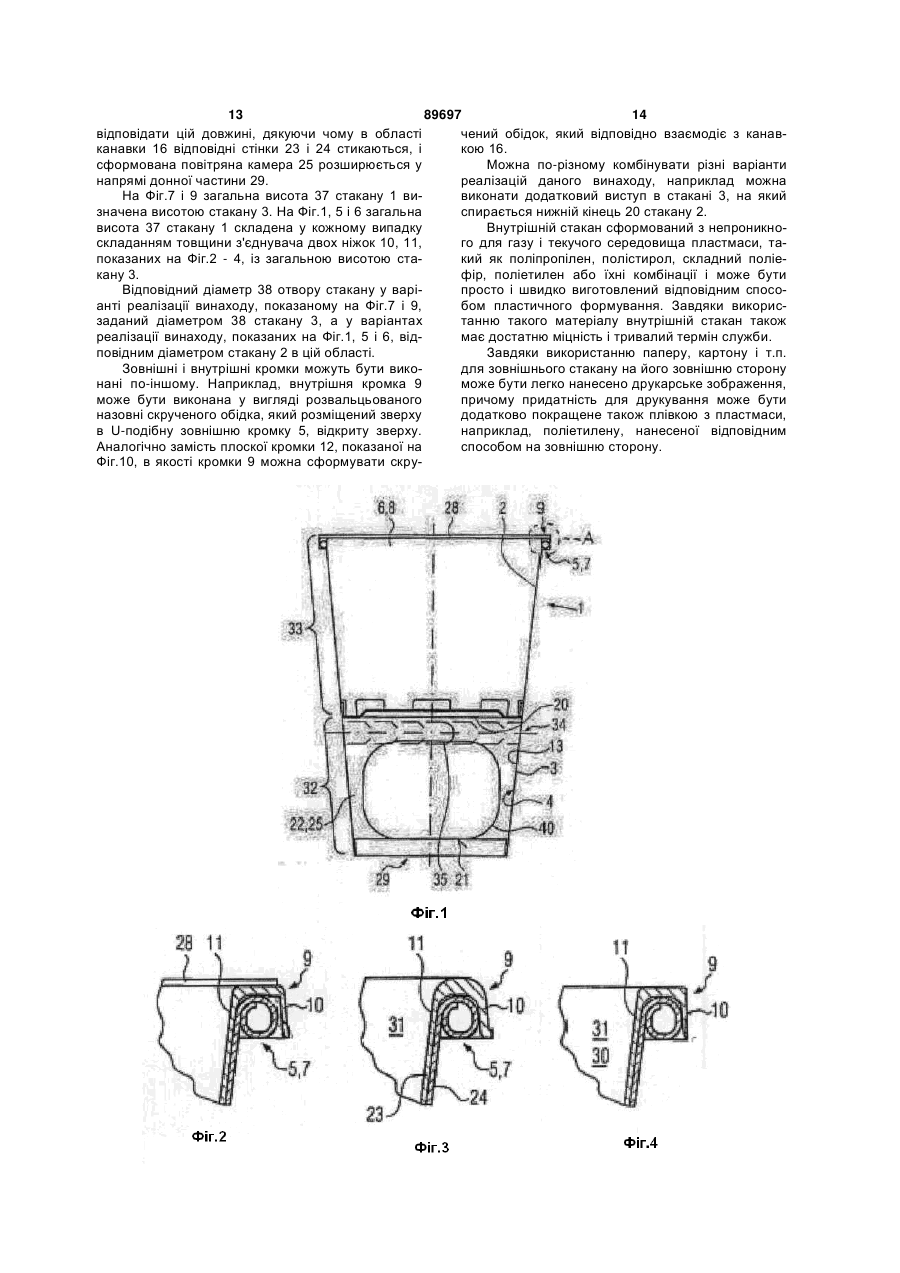

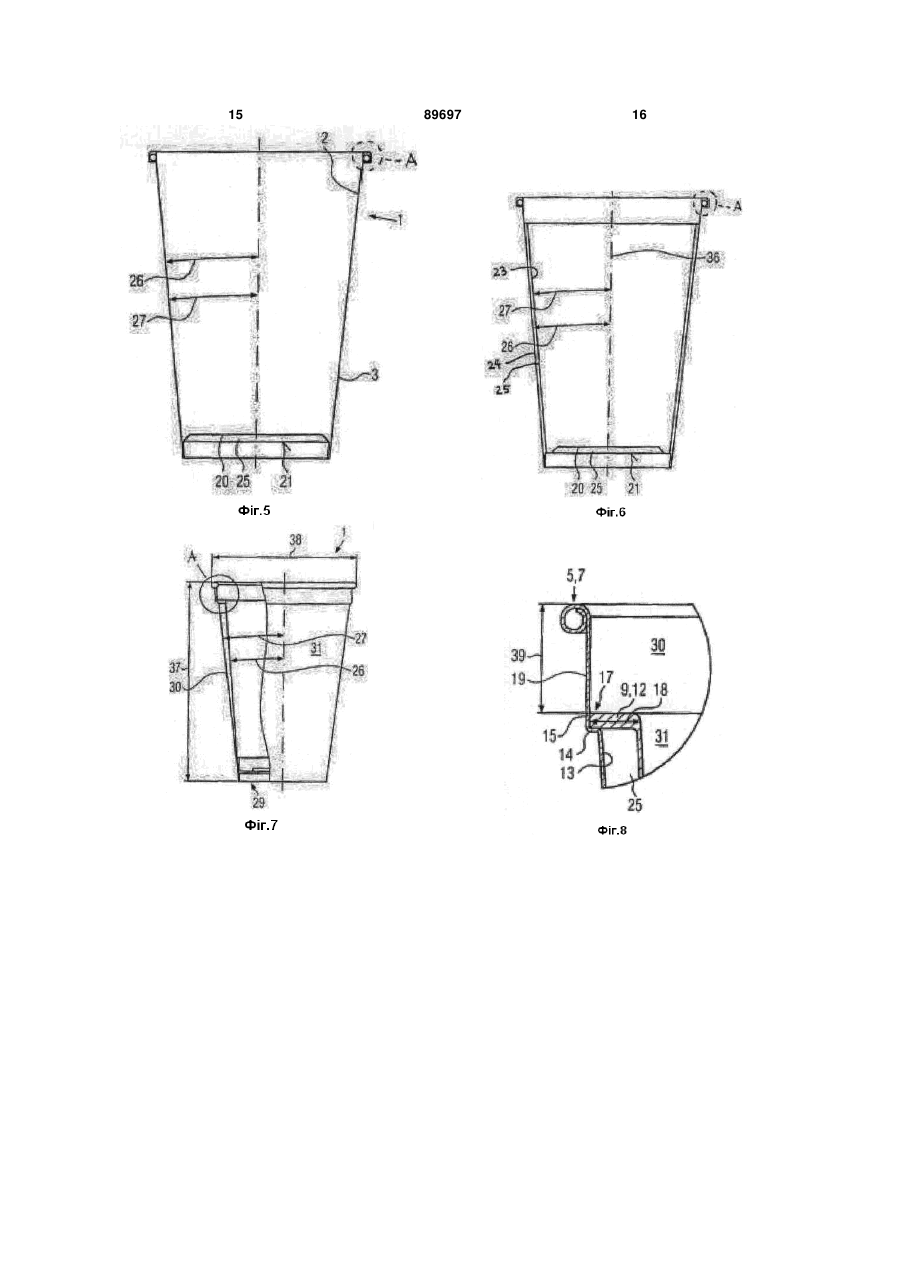

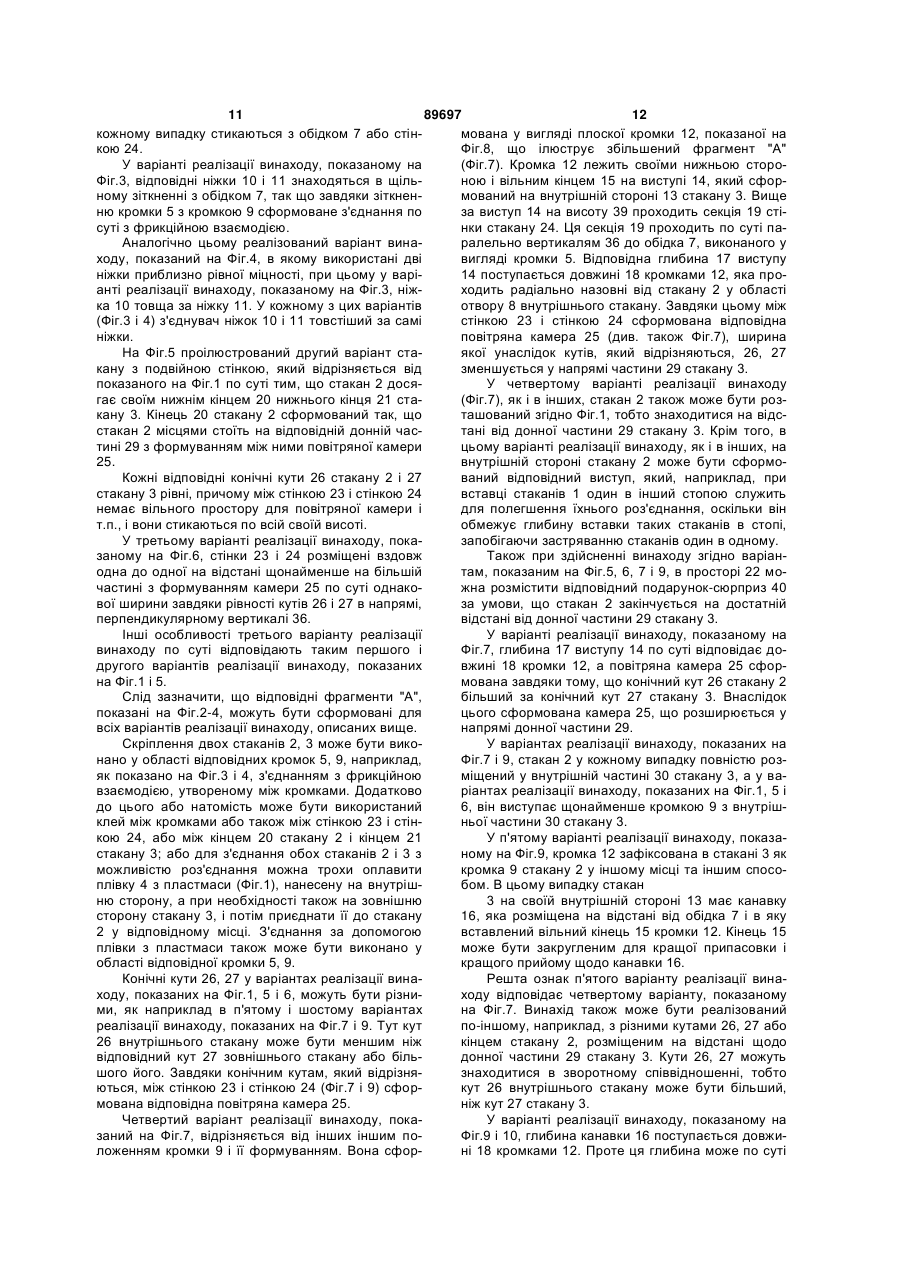

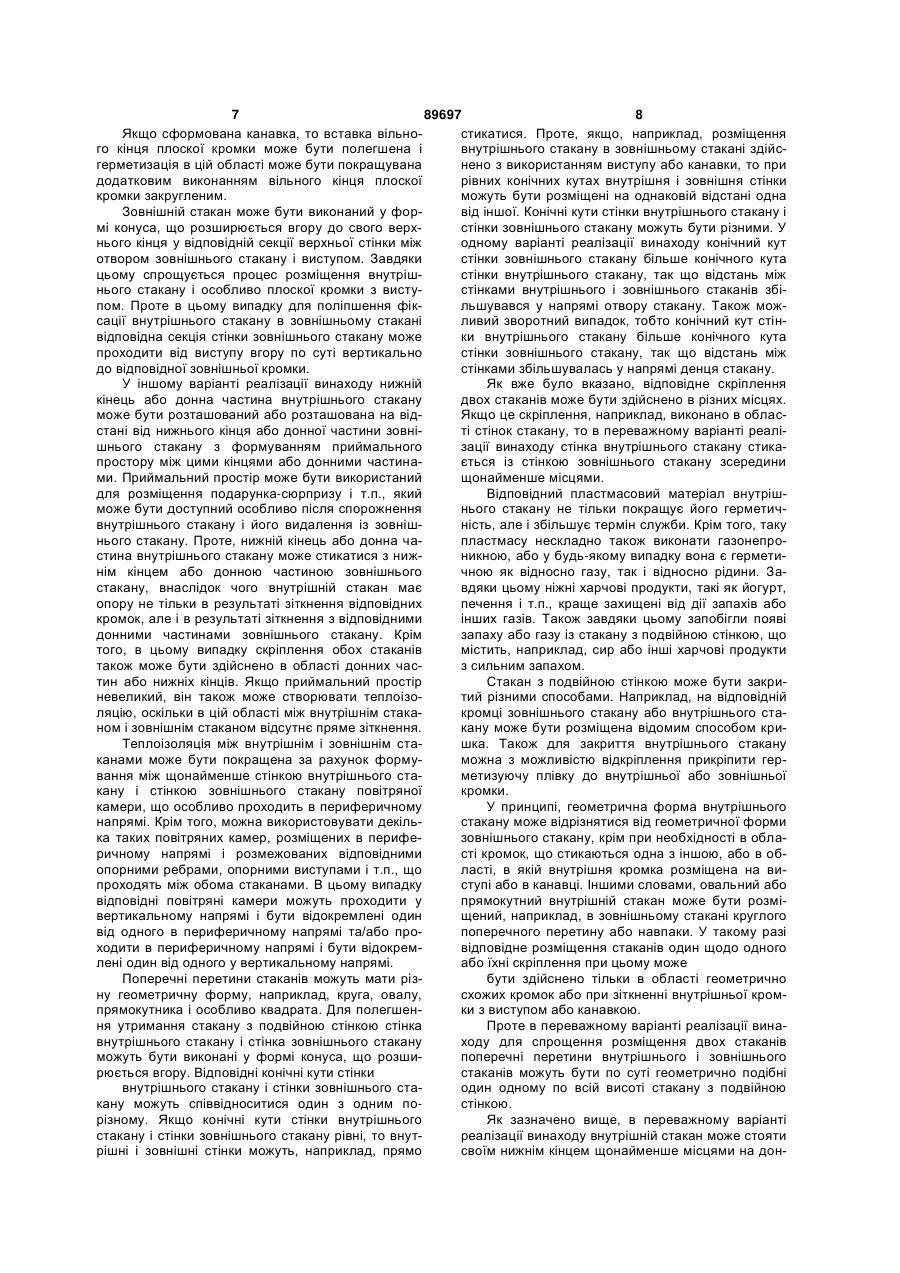

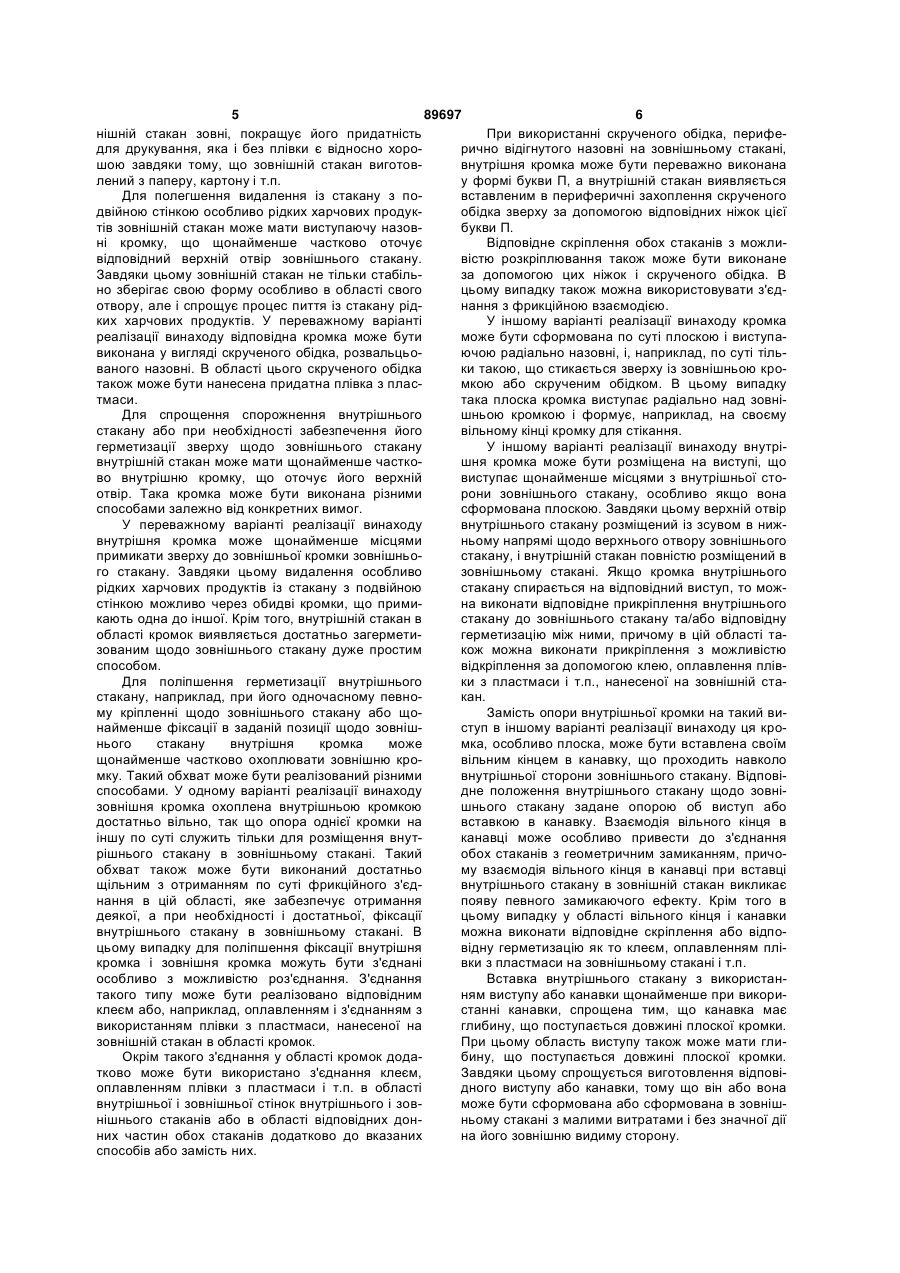

1. Стакан (1) з подвійною внутрішньою і зовнішньою стінкою, верхнім отвором і нижнім дном, в якому щонайменше зовнішня стінка по суті виконана з паперу, картону, внутрішня стінка сформована внутрішнім стаканом (2), який вставлений в зовнішній стакан (3), що утворює зовнішню стінку і виконаний з пластмаси, який відрізняється тим, що нижній кінець (20) внутрішнього стакана (2) розташований на відстані від нижнього кінця (21) зовнішнього стакана (3) з формуванням між цими кінцями (20, 21) простору (22), та прикріплений з можливістю відкріплення зовнішнього стакана, а нижня секція (32) зовнішнього стакана (3) виконана з можливістю відкріплення від верхньої секції (33) стакана. 2. Стакан за п. 1, який відрізняється тим, що зовнішній стакан (3) покритий зсередини та/або зовні плівкою (4) з пластмаси. 3. Стакан за п. 1 або 2, який відрізняється тим, що зовнішній стакан (3) має зовнішню кромку (5), яка виступає назовні і щонайменше частково оточує верхній отвір (6) зовнішнього стакана. 4. Стакан за п. 3, який відрізняється тим, що зовнішня кромка (5) виконана у вигляді розвальцьованого скрученого обідка (7). 5. Стакан за одним із пп. 1-4, який відрізняється тим, що внутрішній стакан (2) має внутрішню кромку (9), яка щонайменше частково оточує його верхній отвір (8). 6. Стакан за одним із пп. 1-5, який відрізняється тим, що внутрішня кромка (9) стикається із зовнішньою кромкою (5) зверху щонайменше де-не-де. 2 (19) 1 3 89697 4 трішнього стакана і стінки (24) зовнішнього стакана 25. Стакан за п. 1, який відрізняється тим, що (24) відрізняються. внутрішній стакан (2) виготовлений з поліпропіле20. Стакан за одним із пп. 16-19, який відрізняну, полістиролу, складного поліефіру, поліетилену, ється тим, що стінка (23) внутрішнього стакана їхньої комбінації і їм подібних. стикається зі стінкою (24) зовнішнього стакана (24) 26. Стакан за п. 1, який відрізняється тим, що зсередини щонайменше місцями. має з'єднання між внутрішнім стаканом (2) і зовні21. Стакан за п. 1, який відрізняється тим, що шнім стаканом (3), сформоване за допомогою плівнутрішній стакан (2) виконаний з газонепроникної вки (4) з пластмаси, наприклад поліетилену, яка пластмаси. нанесена на внутрішню частину (30) зовнішнього 22. Стакан за одним із пп. 1-21, який відрізняєтьстакана (3). ся тим, що для герметизації внутрішньої частини 27. Стакан за п. 1, який відрізняється тим, що між стакана до внутрішньої або зовнішньої кромки (9, нижньою і верхньою секціями (32, 33) стакана ви5) прикріплена з можливістю відкріплення гермеконана відривна смужка (34) або розривна лінія. тизуюча плівка або кришка (28). 28. Стакан за п. 27, який відрізняється тим, що до 23. Стакан за п. 1, який відрізняється тим, що відривної смужки або до відривної лінії приєднамає поперечні перерізи внутрішнього і зовнішнього ний відривний прапорець (35). стаканів (2, 3), геометрично схожі один з одним. 29. Стакан за п. 1, який відрізняється тим, що 24. Стакан за п. 1, який відрізняється тим, що внутрішній стакан (2) і зовнішній стакан (3) з'єднані внутрішній стакан (2) стоїть своїм нижнім кінцем один з одним клеєм та/або механічно. (20) на донній частині (29) зовнішнього стакана (3) щонайменше де-не-де. Винахід відноситься до стакану з подвійною внутрішньою і зовнішньою стінкою, що має на верхньому кінці отвір, а на нижньому кінці денце. Щонайменше зовнішня стінка по суті виконана з паперу, картону і т.п. Такий стакан з подвійною стінкою відомий з ЕР 1 227 043. Тут зовнішня стінка сформована рукавом, який звичайно натягнутий знизу на внутрішній стакан, що формує внутрішню стінку. Рукав, що формує зовнішню стінку, закріплений на верхньому і нижньому кінцях внутрішнього стакану, причому між рукавом і внутрішнім стаканом сформований повітряний зазор, який забезпечує в стакані з подвійною стінкою теплоізоляцію. Відомий стакан з подвійною стінкою має хороші ізоляційні властивості, і тому може бути успішно використаний для зберігання і прийому теплого або гарячого напою і зберігання і прийому охолодженого напою і т.п. Його внутрішній стакан також виготовлений з паперу, картону і т.п., причому щонайменше внутрішній стакан додатково має на внутрішній стороні покриття, непроникне для текучого середовища. Завдання даного винаходу полягає в удосконаленні такого стакану з подвійною стінкою так, щоб його можна було швидше і простіше виготовляти і збирати із збереженням відповідних теплоізоляційних властивостей при одночасному наданні такому стакану більшої міцності. Це завдання вирішено за допомогою реалізації ознак винаходу, розкритих в п. 1 формули винаходу. Запропонований стакан з подвійною стінкою відрізняється особливо тим, що його внутрішній стакан, що створює внутрішню стінку, вставлений в зовнішній стакан, що створює зовнішню стінку, прикріплений до нього особливо з можливістю відкріплення і сформований щонайменше з пластмаси, непроникної для текучого середовища. Завдяки використанню внутрішнього стакану і зовнішнього стакану запропонований стакан з подвійною стінкою володіє більшою механічною міцністю, оскільки в донній частині немає отвору рукава, який натягують знизу на внутрішній стакан. Протікання внутрішнього стакану не веде до протікання стакану з подвійною стінкою, яке може забруднити одяг користувача. Навпаки, зовнішній стакан дозволяє збирати текуче середовище, що протікає із внутрішнього стакану, завдяки чому запропонований стакан з подвійною стінкою виявляється не тільки міцнішим, але і безпечнішим у використанні. Внутрішній стакан може бути розміщений в зовнішньому стакані різними способами і може бути закріплений в ньому або прикріплений до нього. Використання двох стаканів дозволяє реалізувати декілька способів скріплення з подальшим можливим розкріплюванням, наприклад в області внутрішньої і зовнішньої стінок, в області виконуваних при необхідності кромок обох стаканів та/або також в області їхніх денець. Крім того, спрощується виготовлення внутрішнього стакану, і оскільки він виконаний з пластмаси і може мати різну конструкцію, то після відповідного пластичного формування його можна просто вставити в зовнішній стакан. Відповідний пластмасовий матеріал внутрішнього стакану щонайменше є непроникним для текучого середовища, тому при використанні текучого або рідкого вмісту, внутрішній стакан зберігає герметичність. Для поліпшення захисних властивостей зовнішнього стакану, особливо у разі протікання внутрішнього стакану або проходу харчових продуктів і т.п., що містяться у внутрішньому стакані, в зовнішній стакан і виконання останнього щонайменше непроникним для текучого середовища зовнішній стакан може бути покритий зсередини та/або зовні непроникною для текучого середовища плівкою з пластмаси. Ця плівка, що особливо покриває зов 5 89697 6 нішній стакан зовні, покращує його придатність При використанні скрученого обідка, перифедля друкування, яка і без плівки є відносно хорорично відігнутого назовні на зовнішньому стакані, шою завдяки тому, що зовнішній стакан виготоввнутрішня кромка може бути переважно виконана лений з паперу, картону і т.п. у формі букви П, а внутрішній стакан виявляється Для полегшення видалення із стакану з повставленим в периферичні захоплення скрученого двійною стінкою особливо рідких харчових продукобідка зверху за допомогою відповідних ніжок цієї тів зовнішній стакан може мати виступаючу назовбукви П. ні кромку, що щонайменше частково оточує Відповідне скріплення обох стаканів з можливідповідний верхній отвір зовнішнього стакану. вістю розкріплювання також може бути виконане Завдяки цьому зовнішній стакан не тільки стабільза допомогою цих ніжок і скрученого обідка. В но зберігає свою форму особливо в області свого цьому випадку також можна використовувати з'єдотвору, але і спрощує процес пиття із стакану ріднання з фрикційною взаємодією. ких харчових продуктів. У переважному варіанті У іншому варіанті реалізації винаходу кромка реалізації винаходу відповідна кромка може бути може бути сформована по суті плоскою і виступавиконана у вигляді скрученого обідка, розвальцьоючою радіально назовні, і, наприклад, по суті тільваного назовні. В області цього скрученого обідка ки такою, що стикається зверху із зовнішньою кротакож може бути нанесена придатна плівка з пласмкою або скрученим обідком. В цьому випадку тмаси. така плоска кромка виступає радіально над зовніДля спрощення спорожнення внутрішнього шньою кромкою і формує, наприклад, на своєму стакану або при необхідності забезпечення його вільному кінці кромку для стікання. герметизації зверху щодо зовнішнього стакану У іншому варіанті реалізації винаходу внутрівнутрішній стакан може мати щонайменше часткошня кромка може бути розміщена на виступі, що во внутрішню кромку, що оточує його верхній виступає щонайменше місцями з внутрішньої стоотвір. Така кромка може бути виконана різними рони зовнішнього стакану, особливо якщо вона способами залежно від конкретних вимог. сформована плоскою. Завдяки цьому верхній отвір У переважному варіанті реалізації винаходу внутрішнього стакану розміщений із зсувом в нижвнутрішня кромка може щонайменше місцями ньому напрямі щодо верхнього отвору зовнішнього примикати зверху до зовнішньої кромки зовнішньостакану, і внутрішній стакан повністю розміщений в го стакану. Завдяки цьому видалення особливо зовнішньому стакані. Якщо кромка внутрішнього рідких харчових продуктів із стакану з подвійною стакану спирається на відповідний виступ, то можстінкою можливо через обидві кромки, що примина виконати відповідне прикріплення внутрішнього кають одна до іншої. Крім того, внутрішній стакан в стакану до зовнішнього стакану та/або відповідну області кромок виявляється достатньо загерметигерметизацію між ними, причому в цій області тазованим щодо зовнішнього стакану дуже простим кож можна виконати прикріплення з можливістю способом. відкріплення за допомогою клею, оплавлення плівДля поліпшення герметизації внутрішнього ки з пластмаси і т.п., нанесеної на зовнішній стастакану, наприклад, при його одночасному певнокан. му кріпленні щодо зовнішнього стакану або щоЗамість опори внутрішньої кромки на такий винайменше фіксації в заданій позиції щодо зовнішступ в іншому варіанті реалізації винаходу ця кронього стакану внутрішня кромка може мка, особливо плоска, може бути вставлена своїм щонайменше частково охоплювати зовнішню кровільним кінцем в канавку, що проходить навколо мку. Такий обхват може бути реалізований різними внутрішньої сторони зовнішнього стакану. Відповіспособами. У одному варіанті реалізації винаходу дне положення внутрішнього стакану щодо зовнізовнішня кромка охоплена внутрішньою кромкою шнього стакану задане опорою об виступ або достатньо вільно, так що опора однієї кромки на вставкою в канавку. Взаємодія вільного кінця в іншу по суті служить тільки для розміщення внутканавці може особливо привести до з'єднання рішнього стакану в зовнішньому стакані. Такий обох стаканів з геометричним замиканням, причообхват також може бути виконаний достатньо му взаємодія вільного кінця в канавці при вставці щільним з отриманням по суті фрикційного з'єдвнутрішнього стакану в зовнішній стакан викликає нання в цій області, яке забезпечує отримання появу певного замикаючого ефекту. Крім того в деякої, а при необхідності і достатньої, фіксації цьому випадку у області вільного кінця і канавки внутрішнього стакану в зовнішньому стакані. В можна виконати відповідне скріплення або відпоцьому випадку для поліпшення фіксації внутрішня відну герметизацію як то клеєм, оплавленням плікромка і зовнішня кромка можуть бути з'єднані вки з пластмаси на зовнішньому стакані і т.п. особливо з можливістю роз'єднання. З'єднання Вставка внутрішнього стакану з використантакого типу може бути реалізовано відповідним ням виступу або канавки щонайменше при викориклеєм або, наприклад, оплавленням і з'єднанням з станні канавки, спрощена тим, що канавка має використанням плівки з пластмаси, нанесеної на глибину, що поступається довжині плоскої кромки. зовнішній стакан в області кромок. При цьому область виступу також може мати глиОкрім такого з'єднання у області кромок додабину, що поступається довжині плоскої кромки. тково може бути використано з'єднання клеєм, Завдяки цьому спрощується виготовлення відповіоплавленням плівки з пластмаси і т.п. в області дного виступу або канавки, тому що він або вона внутрішньої і зовнішньої стінок внутрішнього і зовможе бути сформована або сформована в зовнішнішнього стаканів або в області відповідних донньому стакані з малими витратами і без значної дії них частин обох стаканів додатково до вказаних на його зовнішню видиму сторону. способів або замість них. 7 89697 8 Якщо сформована канавка, то вставка вільностикатися. Проте, якщо, наприклад, розміщення го кінця плоскої кромки може бути полегшена і внутрішнього стакану в зовнішньому стакані здійсгерметизація в цій області може бути покращувана нено з використанням виступу або канавки, то при додатковим виконанням вільного кінця плоскої рівних конічних кутах внутрішня і зовнішня стінки кромки закругленим. можуть бути розміщені на однаковій відстані одна Зовнішній стакан може бути виконаний у форвід іншої. Конічні кути стінки внутрішнього стакану і мі конуса, що розширюється вгору до свого верхстінки зовнішнього стакану можуть бути різними. У нього кінця у відповідній секції верхньої стінки між одному варіанті реалізації винаходу конічний кут отвором зовнішнього стакану і виступом. Завдяки стінки зовнішнього стакану більше конічного кута цьому спрощується процес розміщення внутрішстінки внутрішнього стакану, так що відстань між нього стакануі особливо плоскої кромки з вистустінками внутрішнього і зовнішнього стаканів збіпом. Проте в цьому випадку для поліпшення фікльшувався у напрямі отвору стакану. Також можсації внутрішнього стакану в зовнішньому стакані ливий зворотний випадок, тобто конічний кут стінвідповідна секція стінки зовнішнього стакану може ки внутрішнього стакану більше конічного кута проходити від виступу вгору по суті вертикально стінки зовнішнього стакану, так що відстань між до відповідної зовнішньої кромки. стінками збільшувалась у напрямі денця стакану. У іншому варіанті реалізації винаходу нижній Як вже було вказано, відповідне скріплення кінець або донна частина внутрішнього стакану двох стаканів може бути здійснено в різних місцях. може бути розташований або розташована на відЯкщо це скріплення, наприклад, виконано в обласстані від нижнього кінця або донної частини зовніті стінок стакану, то в переважному варіанті реалішнього стакану з формуванням приймального зації винаходу стінка внутрішнього стакану стикапростору між цими кінцями або донними частинається із стінкою зовнішнього стакану зсередини ми. Приймальний простір може бути використаний щонайменше місцями. для розміщення подарунка-сюрпризу і т.п., який Відповідний пластмасовий матеріал внутрішможе бути доступний особливо після спорожнення нього стакану не тільки покращує його герметичвнутрішнього стакану і його видалення із зовнішність, але і збільшує термін служби. Крім того, таку нього стакану. Проте, нижній кінець або донна чапластмасу нескладно також виконати газонепростина внутрішнього стакану може стикатися з нижникною, або у будь-якому випадку вона є герметинім кінцем або донною частиною зовнішнього чною як відносно газу, так і відносно рідини. Застакану, внаслідок чого внутрішній стакан має вдяки цьому ніжні харчові продукти, такі як йогурт, опору не тільки в результаті зіткнення відповідних печення і т.п., краще захищені від дії запахів або кромок, але і в результаті зіткнення з відповідними інших газів. Також завдяки цьому запобігли появі донними частинами зовнішнього стакану. Крім запаху або газу із стакану з подвійною стінкою, що того, в цьому випадку скріплення обох стаканів містить, наприклад, сир або інші харчові продукти також може бути здійснено в області донних часз сильним запахом. тин або нижніх кінців. Якщо приймальний простір Стакан з подвійною стінкою може бути закриневеликий, він також може створювати теплоізотий різними способами. Наприклад, на відповідній ляцію, оскільки в цій області між внутрішнім стакакромці зовнішнього стакану або внутрішнього станом і зовнішнім стаканом відсутнє пряме зіткнення. кану може бути розміщена відомим способом криТеплоізоляція між внутрішнім і зовнішнім сташка. Також для закриття внутрішнього стакану канами може бути покращена за рахунок формуможна з можливістю відкріплення прикріпити гервання між щонайменше стінкою внутрішнього стаметизуючу плівку до внутрішньої або зовнішньої кану і стінкою зовнішнього стакану повітряної кромки. камери, що особливо проходить в периферичному У принципі, геометрична форма внутрішнього напрямі. Крім того, можна використовувати декільстакану може відрізнятися від геометричної форми ка таких повітряних камер, розміщених в перифезовнішнього стакану, крім при необхідності в обларичному напрямі і розмежованих відповідними сті кромок, що стикаються одна з іншою, або в обопорними ребрами, опорними виступами і т.п., що ласті, в якій внутрішня кромка розміщена на випроходять між обома стаканами. В цьому випадку ступі або в канавці. Іншими словами, овальний або відповідні повітряні камери можуть проходити у прямокутний внутрішній стакан може бути розмівертикальному напрямі і бути відокремлені один щений, наприклад, в зовнішньому стакані круглого від одного в периферичному напрямі та/або пропоперечного перетину або навпаки. У такому разі ходити в периферичному напрямі і бути відокремвідповідне розміщення стаканів один щодо одного лені один від одного у вертикальному напрямі. або їхні скріплення при цьому може Поперечні перетини стаканів можуть мати різбути здійснено тільки в області геометрично ну геометричну форму, наприклад, круга, овалу, схожих кромок або при зіткненні внутрішньої кромпрямокутника і особливо квадрата. Для полегшенки з виступом або канавкою. ня утримання стакану з подвійною стінкою стінка Проте в переважному варіанті реалізації винавнутрішнього стакану і стінка зовнішнього стакану ходу для спрощення розміщення двох стаканів можуть бути виконані у формі конуса, що розшипоперечні перетини внутрішнього і зовнішнього рюється вгору. Відповідні конічні кути стінки стаканів можуть бути по суті геометрично подібні внутрішнього стакану і стінки зовнішнього стаодин одному по всій висоті стакану з подвійною кану можуть співвідноситися один з одним постінкою. різному. Якщо конічні кути стінки внутрішнього Як зазначено вище, в переважному варіанті стакану і стінки зовнішнього стакану рівні, то внутреалізації винаходу внутрішній стакан може стояти рішні і зовнішні стінки можуть, наприклад, прямо своїм нижнім кінцем щонайменше місцями на дон 9 89697 10 ній частині зовнішнього стакану. Завдяки цьому на Фіг.8 показаний збільшений фрагмент "А" внутрішній стакан має опору в зовнішньому стакаФіг.7; ні, і крім того в області такої опори також можна на Фіг.9 показаний подовжній розріз стакану з скріпляти з можливістю розкріплювання обох стаподвійною стінкою згідно п'ятому варіанту реалізаканів. Якщо опора здійснюється тільки місцями, то ції винаходу і область, що залишилася, також може служити для на Фіг.10 показаний збільшений фрагмент "А" теплоізоляції. Фіг.9. Вже вказувалося, що теплоізоляція запропоНа Фіг.1 показаний подовжній розріз стакану 1 нованого стакану з подвійною стінкою може бути з подвійною стінкою згідно першому варіанту реареалізована тільки завдяки виконанню зовнішньолізації винаходу, що має внутрішній стакан 2 і зовго стакану з паперу, картону і т.п., особливо навіть нішній стакан 3. Стакан 2 розташований так, що якщо стінка внутрішнього стакану стосується стінміж його нижнім кінцем 20 і нижнім кінцем 21 стаки зовнішнього стакану зсередини. Зовнішній стакану 3 є проміжок, причому кінець 21 сформований кан у області своєї стінки може мати достатню донною частиною 29. Між кінцями 20 і 21 сформотовщину, або бути виконаним, наприклад, з пований приймальний простір 22, який також слудвійними стінками, між якими при необхідності жить як повітряна камера 25 для забезпечення виконані повітряні камери. теплоізоляції стакану 2 від стакану 3. У просторі 22 Пластмасовий матеріал внутрішнього стакану, розміщений подарунок-сюрприз 40. Доступ до проякий є непроникним як для текучого середовища, стору 22 може бути забезпечений за допомогою так і газу, може бути, наприклад, поліпропілен, відриву відривної смужки 34, яка сформована між полістирол, складний поліефір, поліетилен або верхньою секцією 33 і нижньою секцією 32 стакану їхня комбінація і т.п. 3. Смужка 34 має відривний прапорець 35, викоКрім того, з'єднання між внутрішньою і зовнішнаний для відриву з можливістю захоплення. ньою стінками може бути реалізовано різними Внутрішній і зовнішній стакани 2 і 3 мають у способами, причому особливо з'єднання за доповерхньому кінці відповідний верхній отвір 8, 6, могою плівки з пластмаси, нанесеної на зовнішній який, як показано на Фіг.1, герметично закритий стакан, може бути виконано з використанням полігерметизуючою плівкою 28. Плівка 28 герметично етилену. накладена на область внутрішньої кромки 9, яка У зв'язку із згаданим вище приймальним просвиступає із стакану 2 назовні і оточує його відповітором для розміщення подарунка-сюрпризу слід дний отвір. У внутрішній частині 31 стакану 2 мозазначити, що в переважному варіанті реалізації жуть бути розміщені призначені для споживання винаходу цей подарунок може бути видалений до харчові продукти, які можуть бути витягнуті із стаспорожнення внутрішнього стакану і без виїмки кану 1 після видалення плівки 28 або відповідної внутрішнього стакану із зовнішнього стакану. Це кришки. може бути реалізовано, наприклад, виконанням Під внутрішньою кромкою 9 розміщена зовнінижньої секції зовнішнього стакану з можливістю шня кромка 5, виконана у формі скрученого обідка відкріплення від верхньої секції цього стакану. 7, розвальцьованого назовні. Кромка 5 виконана у Така можливість реалізована виконанням між верхньому кінці стакану 3 і проходить навколо його секціями стакану відривної смужки або розривної верхнього отвору 6. лінії. На Фіг.1 внутрішня стінка або стінка 23, сфорВідрив смужки або розрив лінії може бути мована стаканом 2 (відноситься до наступних васпрощений, якщо з них виступає відривний прапоріантів реалізації винаходу) і зовнішня стінка або рець або щонайменше такий прапорець приєднастінка 24, сформована стаканом 3 (відноситься до ний до смужки або лінії і, наприклад, виконаний з наступних варіантів реалізації винаходу) стикаможливістю відгину від зовнішньої поверхні зовніються без формування повітряної камери між нишнього стакану. ми, а теплоізоляція забезпечується за допомогою Переважні варіанти реалізації винаходу проістакану 3 і його матеріалом, таким як папір, картон люстровані на кресленнях, на яких: і т.п. на Фіг.1 показаний подовжній розріз стакану з Стакани 2 і 3 виконані у формі конусів, що роподвійною стінкою згідно першого варіанту реалізширюються у напрямі своїх отворів під однаковизації винаходу; ми в цьому випадку кутами (відноситься до настуна Фіг.2 показаний збільшений фрагмент "А" пних варіантів реалізації винаходу). Фіг.1; На Фіг.2-4 проілюстровані в збільшеному виФіг.3 аналогічна Фіг.2 та ілюструє інший варігляді різні варіанти реалізації фрагмента "А", покаант реалізації винаходу; заного на Фіг.1. Однакові деталі на цих і всіх решті Фіг.4 аналогічна Фіг.2 та ілюструє ще один вакреслень позначені однаково, хоча іноді при цьому ріант реалізації винаходу; вказаний номер креслення. на Фіг.5 показаний подовжній розріз стакану з З Фіг.2 видно, що плівка 28 нанесена зверху на подвійною стінкою згідно другому варіанту реаліплоску область кромки 9, до якої вона герметично зації винаходу; прикріплена. Кромка 9 виконана у формі букви П з на Фіг.6 показаний подовжній розріз стакану з двома ніжками 10 і 11, оберненими вниз. Вони подвійною стінкою згідно третьому варіанту реалінакривають зверху кромку 5, сформовану у виглязації винаходу; ді обідка 7. Зовнішня ніжка 10 виконана з утворенна Фіг.7 показаний подовжній розріз стакану з ням вільного простору, а щодо зовнішньої сторони подвійною стінкою згідно четвертому варіанту реобідка 7. Внутрішня ніжка 11 і з'єднувач ніжок у алізації винаходу; 11 89697 12 кожному випадку стикаються з обідком 7 або стінмована у вигляді плоскої кромки 12, показаної на кою 24. Фіг.8, що ілюструє збільшений фрагмент "А" У варіанті реалізації винаходу, показаному на (Фіг.7). Кромка 12 лежить своїми нижньою стороФіг.3, відповідні ніжки 10 і 11 знаходяться в щільною і вільним кінцем 15 на виступі 14, який сфорному зіткненні з обідком 7, так що завдяки зіткненмований на внутрішній стороні 13 стакану 3. Вище ню кромки 5 з кромкою 9 сформоване з'єднання по за виступ 14 на висоту 39 проходить секція 19 стісуті з фрикційною взаємодією. нки стакану 24. Ця секція 19 проходить по суті паАналогічно цьому реалізований варіант винаралельно вертикалям 36 до обідка 7, виконаного у ходу, показаний на Фіг.4, в якому використані дві вигляді кромки 5. Відповідна глибина 17 виступу ніжки приблизно рівної міцності, при цьому у варі14 поступається довжині 18 кромками 12, яка проанті реалізації винаходу, показаному на Фіг.3, ніжходить радіально назовні від стакану 2 у області ка 10 товща за ніжку 11. У кожному з цих варіантів отвору 8 внутрішнього стакану. Завдяки цьому між (Фіг.3 і 4) з'єднувач ніжок 10 і 11 товстіший за самі стінкою 23 і стінкою 24 сформована відповідна ніжки. повітряна камера 25 (див. також Фіг.7), ширина На Фіг.5 проілюстрований другий варіант стаякої унаслідок кутів, який відрізняються, 26, 27 кану з подвійною стінкою, який відрізняється від зменшується у напрямі частини 29 стакану 3. показаного на Фіг.1 по суті тим, що стакан 2 досяУ четвертому варіанті реалізації винаходу гає своїм нижнім кінцем 20 нижнього кінця 21 ста(Фіг.7), як і в інших, стакан 2 також може бути розкану 3. Кінець 20 стакану 2 сформований так, що ташований згідно Фіг.1, тобто знаходитися на відсстакан 2 місцями стоїть на відповідній донній частані від донної частини 29 стакану 3. Крім того, в тині 29 з формуванням між ними повітряної камери цьому варіанті реалізації винаходу, як і в інших, на 25. внутрішній стороні стакану 2 може бути сформоКожні відповідні конічні кути 26 стакану 2 і 27 ваний відповідний виступ, який, наприклад, при стакану 3 рівні, причому між стінкою 23 і стінкою 24 вставці стаканів 1 один в інший стопою служить немає вільного простору для повітряної камери і для полегшення їхнього роз'єднання, оскільки він т.п., і вони стикаються по всій своїй висоті. обмежує глибину вставки таких стаканів в стопі, У третьому варіанті реалізації винаходу, показапобігаючи застряванню стаканів один в одному. заному на Фіг.6, стінки 23 і 24 розміщені вздовж Також при здійсненні винаходу згідно варіанодна до одної на відстані щонайменше на більшій там, показаним на Фіг.5, 6, 7 і 9, в просторі 22 мочастині з формуванням камери 25 по суті однакожна розмістити відповідний подарунок-сюрприз 40 вої ширини завдяки рівності кутів 26 і 27 в напрямі, за умови, що стакан 2 закінчується на достатній перпендикулярному вертикалі 36. відстані від донної частини 29 стакану 3. Інші особливості третього варіанту реалізації У варіанті реалізації винаходу, показаному на винаходу по суті відповідають таким першого і Фіг.7, глибина 17 виступу 14 по суті відповідає додругого варіантів реалізації винаходу, показаних вжині 18 кромки 12, а повітряна камера 25 сфорна Фіг.1 і 5. мована завдяки тому, що конічний кут 26 стакану 2 Слід зазначити, що відповідні фрагменти "А", більший за конічний кут 27 стакану 3. Внаслідок показані на Фіг.2-4, можуть бути сформовані для цього сформована камера 25, що розширюється у всіх варіантів реалізації винаходу, описаних вище. напрямі донної частини 29. Скріплення двох стаканів 2, 3 може бути викоУ варіантах реалізації винаходу, показаних на нано у області відповідних кромок 5, 9, наприклад, Фіг.7 і 9, стакан 2 у кожному випадку повністю розяк показано на Фіг.3 і 4, з'єднанням з фрикційною міщений у внутрішній частині 30 стакану 3, а у вавзаємодією, утвореному між кромками. Додатково ріантах реалізації винаходу, показаних на Фіг.1, 5 і до цього або натомість може бути використаний 6, він виступає щонайменше кромкою 9 з внутрішклей між кромками або також між стінкою 23 і стінньої частини 30 стакану 3. кою 24, або між кінцем 20 стакану 2 і кінцем 21 У п'ятому варіанті реалізації винаходу, показастакану 3; або для з'єднання обох стаканів 2 і 3 з ному на Фіг.9, кромка 12 зафіксована в стакані 3 як можливістю роз'єднання можна трохи оплавити кромка 9 стакану 2 у іншому місці та іншим спосоплівку 4 з пластмаси (Фіг.1), нанесену на внутрішбом. В цьому випадку стакан ню сторону, а при необхідності також на зовнішню 3 на своїй внутрішній стороні 13 має канавку сторону стакану 3, і потім приєднати її до стакану 16, яка розміщена на відстані від обідка 7 і в яку 2 у відповідному місці. З'єднання за допомогою вставлений вільний кінець 15 кромки 12. Кінець 15 плівки з пластмаси також може бути виконано у може бути закругленим для кращої припасовки і області відповідної кромки 5, 9. кращого прийому щодо канавки 16. Конічні кути 26, 27 у варіантах реалізації винаРешта ознак п'ятого варіанту реалізації винаходу, показаних на Фіг.1, 5 і 6, можуть бути різниходу відповідає четвертому варіанту, показаному ми, як наприклад в п'ятому і шостому варіантах на Фіг.7. Винахід також може бути реалізований реалізації винаходу, показаних на Фіг.7 і 9. Тут кут по-іншому, наприклад, з різними кутами 26, 27 або 26 внутрішнього стакану може бути меншим ніж кінцем стакану 2, розміщеним на відстані щодо відповідний кут 27 зовнішнього стакану або більдонної частини 29 стакану 3. Кути 26, 27 можуть шого його. Завдяки конічним кутам, який відрізнязнаходитися в зворотному співвідношенні, тобто ються, між стінкою 23 і стінкою 24 (Фіг.7 і 9) сфоркут 26 внутрішнього стакану може бути більший, мована відповідна повітряна камера 25. ніж кут 27 стакану 3. Четвертий варіант реалізації винаходу, покаУ варіанті реалізації винаходу, показаному на заний на Фіг.7, відрізняється від інших іншим поФіг.9 і 10, глибина канавки 16 поступається довжиложенням кромки 9 і її формуванням. Вона сфорні 18 кромками 12. Проте ця глибина може по суті 13 89697 14 відповідати цій довжині, дякуючи чому в області чений обідок, який відповідно взаємодіє з канавканавки 16 відповідні стінки 23 і 24 стикаються, і кою 16. сформована повітряна камера 25 розширюється у Можна по-різному комбінувати різні варіанти напрямі донної частини 29. реалізацій даного винаходу, наприклад можна На Фіг.7 і 9 загальна висота 37 стакану 1 вивиконати додатковий виступ в стакані 3, на який значена висотою стакану 3. На Фіг.1, 5 і 6 загальна спирається нижній кінець 20 стакану 2. висота 37 стакану 1 складена у кожному випадку Внутрішній стакан сформований з непроникноскладанням товщини з'єднувача двох ніжок 10, 11, го для газу і текучого середовища пластмаси, тапоказаних на Фіг.2 - 4, із загальною висотою стакий як поліпропілен, полістирол, складний поліекану 3. фір, поліетилен або їхні комбінації і може бути Відповідний діаметр 38 отвору стакану у варіпросто і швидко виготовлений відповідним спосоанті реалізації винаходу, показаному на Фіг.7 і 9, бом пластичного формування. Завдяки викорисзаданий діаметром 38 стакану 3, а у варіантах танню такого матеріалу внутрішній стакан також реалізації винаходу, показаних на Фіг.1, 5 і 6, відмає достатню міцність і тривалий термін служби. повідним діаметром стакану 2 в цій області. Завдяки використанню паперу, картону і т.п. Зовнішні і внутрішні кромки можуть бути викодля зовнішнього стакану на його зовнішню сторону нані по-іншому. Наприклад, внутрішня кромка 9 може бути легко нанесено друкарське зображення, може бути виконана у вигляді розвальцьованого причому придатність для друкування може бути назовні скрученого обідка, який розміщений зверху додатково покращене також плівкою з пластмаси, в U-подібну зовнішню кромку 5, відкриту зверху. наприклад, поліетилену, нанесеної відповідним Аналогічно замість плоскої кромки 12, показаної на способом на зовнішню сторону. Фіг.10, в якості кромки 9 можна сформувати скру 15 89697 16 17 Комп’ютерна верстка А. Крижанівський 89697 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
