Циліндр-револьвер
Формула / Реферат
Циліндр-револьвер, що має барабан револьверного типу, який легко розміщується в кулаці, ударно-спусковий механізм з пружинами і механізм поворотної муфти, що здійснює постріл провертанням, який відрізняється тим, що він містить багатоствольний барабан-патронник, виконаний у вигляді товстостінної труби, в отворі якої з фронтального боку розміщений ліхтар-лазер, усередині труби паралельно по колу стінки виконані наскрізні повздовжні на однаковій відстані отвори стволів-патронників, при цьому барабан-патронник з'єднаний з тильного боку з можливістю швидкого відокремлення з багатоканальним, розташованим навпроти кожного з отворів, ударно-спусковим механізмом з пружинами, які почергово спрацьовують при повертанні двома пальцями однієї руки з фронтального боку загальної конструкції у стакані, що має внутрішній діаметр, який співпадає з зовнішнім діаметром загальної конструкції і закріплений з можливістю вільного обертання з механізмом фіксації, фіксації від поздовжнього руху і швидкого відокремлення та має усередині внутрішній стрижень окремого, почергового контакту з крючками ударно-спускового механізму.
Текст

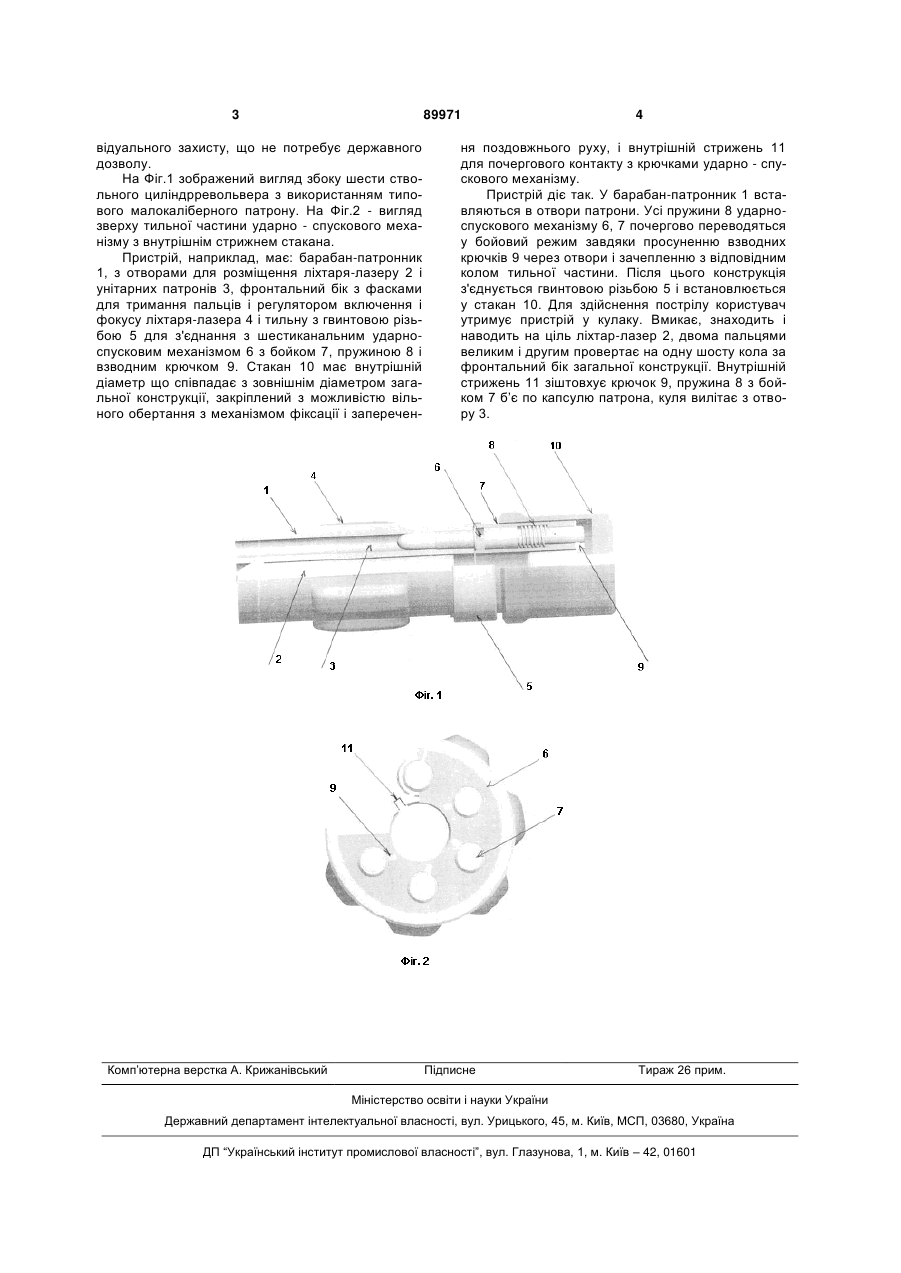

Циліндр-револьвер, що має барабан револьверного типу, який легко розміщується в кулаці, ударно-спусковий механізм з пружинами і механізм поворотної муфти, що здійснює постріл провертанням, який відрізняється тим, що він міс 3 89971 відуального захисту, що не потребує державного дозволу. На Фіг.1 зображений вигляд збоку шести ствольного циліндрревольвера з використанням типового малокаліберного патрону. На Фіг.2 - вигляд зверху тильної частини ударно - спускового механізму з внутрішнім стрижнем стакана. Пристрій, наприклад, має: барабан-патронник 1, з отворами для розміщення ліхтаря-лазеру 2 і унітарних патронів 3, фронтальний бік з фасками для тримання пальців і регулятором включення і фокусу ліхтаря-лазера 4 і тильну з гвинтовою різьбою 5 для з'єднання з шестиканальним ударноспусковим механізмом 6 з бойком 7, пружиною 8 і взводним крючком 9. Стакан 10 має внутрішній діаметр що співпадає з зовнішнім діаметром загальної конструкції, закріплений з можливістю вільного обертання з механізмом фіксації і заперечен Комп’ютерна верстка А. Крижанівський 4 ня поздовжнього руху, і внутрішній стрижень 11 для почергового контакту з крючками ударно - спускового механізму. Пристрій діє так. У барабан-патронник 1 вставляються в отвори патрони. Усі пружини 8 ударноспускового механізму 6, 7 почергово переводяться у бойовий режим завдяки просуненню взводних крючків 9 через отвори і зачепленню з відповідним колом тильної частини. Після цього конструкція з'єднується гвинтовою різьбою 5 і встановлюється у стакан 10. Для здійснення пострілу користувач утримує пристрій у кулаку. Вмикає, знаходить і наводить на ціль ліхтар-лазер 2, двома пальцями великим і другим провертає на одну шосту кола за фронтальний бік загальної конструкції. Внутрішній стрижень 11 зіштовхує крючок 9, пружина 8 з бойком 7 б’є по капсулю патрона, куля вилітає з отвору 3. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCylinder-revolver
Автори англійськоюDenysov Oleksandr Kostiantynovych
Назва патенту російськоюЦилиндр-револьвер
Автори російськоюДенисов Александр Константинович
МПК / Мітки
МПК: F41C 3/14
Мітки: циліндр-револьвер
