Револьвер

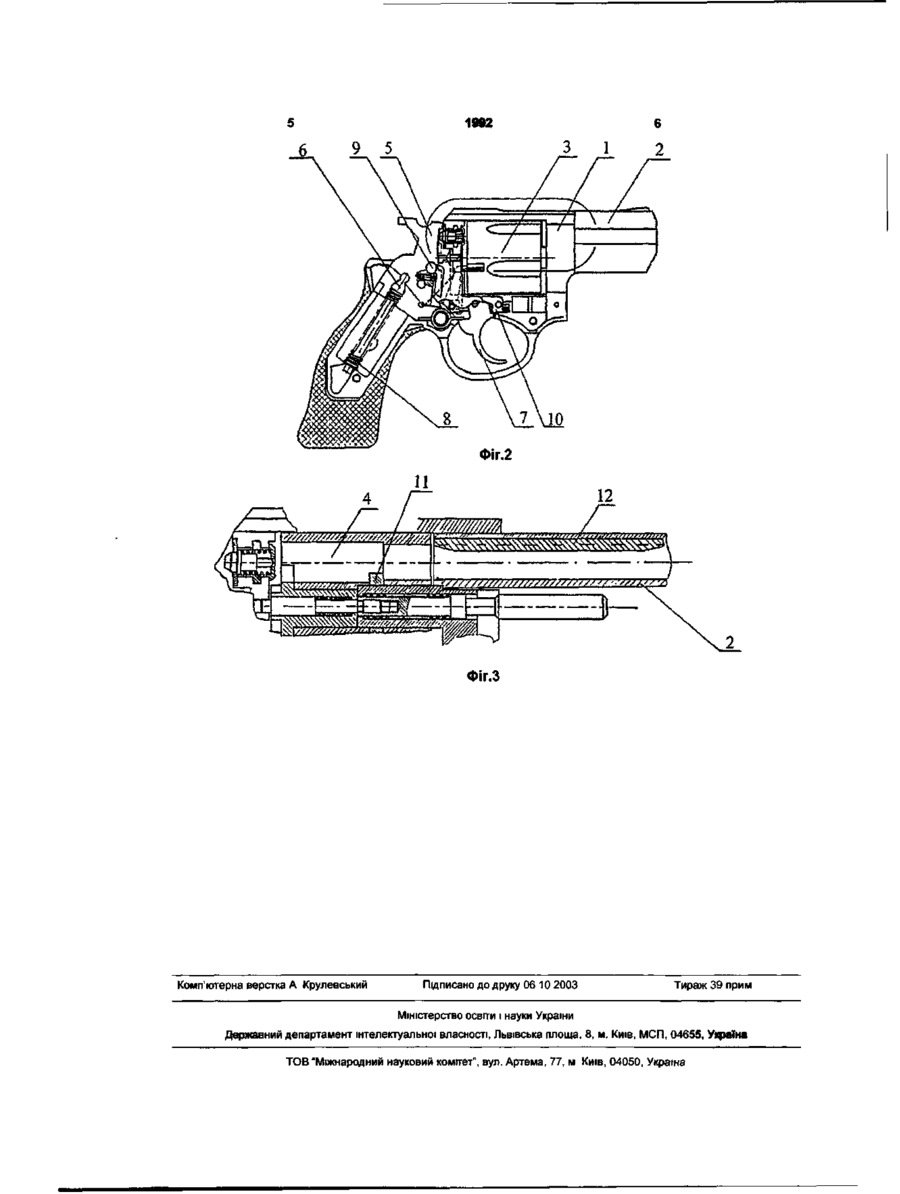

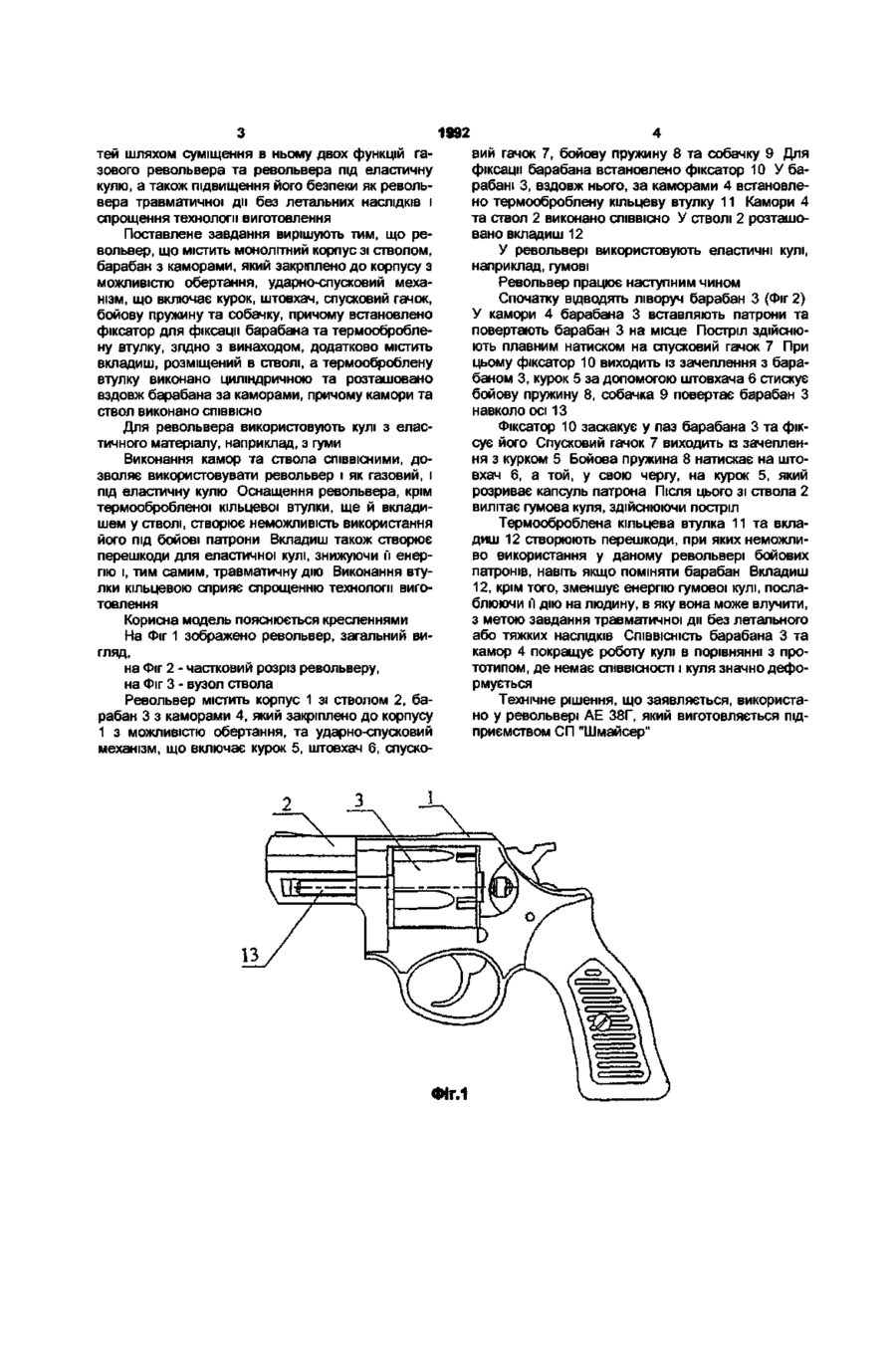

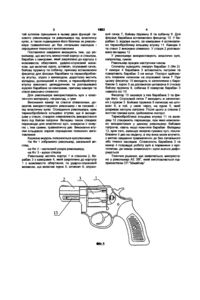

1 Револьвер, що містить монолітний корпус зі стволом, барабан з каморами, який закріплений до корпуса з можливістю обертання, ударноспусковий механізм, що включає курок, штовхач, спусковий гачок, бойову пружину та собачку, при чому встановлено фіксатор для фіксації барабана та термооброблену втулку, який відрізняється тим, що він додатково містить вкладиш, розташований у стволі, а термооброблена втулка виконана кільцевою та розміщена вздовж барабана за каморами, причому камори та ствол виконані Корисна модель належить до галузі стрілецької зброї, зокрема до револьверів травматичної дії, які при використанні не призводять до летальних наслідків і можуть бути використані як засоби активної оборони співробітниками органів охорони правопорядку з метою самозахисту або для локалізації дій правопорушників Відомо револьвер, який містить монолітний корпус з рукояткою, барабан з каморами та механізмом екстракції стріляних гільз, ударноспусковий механізм, що складається з курка, спускового гачка, собачки, механізму повороту барабану, бойової пружини, бойка, шомпола, замикача барабану, прицільний пристрій, виконаний разом з корпусом револьвера, систему замикання барабану, термооброблену втулку з фланцем, виконану разом з барабаном і перекриваючу розширену частину барабану на перетині її з вихідним отвором барабану, дуло, яке має переріз, ВІДМІННИЙ ВІД перерізу вихідного отвору, а останній відрізняється від перерізу кулі величиною натягу [деклараційний патент України № 33616 на винахід, F41C3/00.1999] В описі даного винаходу немає ніякого посилання на те, які саме кулі використовують для револьвера з метою його безпеки Відомо також револьвер, що містить монолітний корпус зі стволом, барабан з каморами та ударно-спусковий механізм, який включає курок, штовхач, спусковий гачок, бойову пружину, що входить у порожнину штовхача, та собачку, при чому для фіксації барабана встановлено фіксатор Камора має ділянку звуження, переріз якого відповідає перерізу кулі та співпадає з перерізом ствола, виконаним гладким, а його довжина менша за довжину патрона [патент України № 20573, F41 С 3/14,1996] У зазначеному револьвері використовують кулі з пружнодеформівного матеріалу, що придушують агресивність нападника шляхом больово» дії кулі за рахунок кінетичної енергії Проте, дана конструкція не забезпечує достатньої втрати енергії для зменшення сили кулі Найближчим до корисної моделі, що заявляється, є газовий револьвер, що містить монолітний корпус зі стволом, барабан з каморами, який закріплено до корпусу з можливістю обертання, та ударно-спусковий механізм, що включає курок, штовхач, спусковий гачок, бойову пружину та собачку, причому для фіксації барабана встановлено фіксатор Револьвер містить також термооброблену втулку для обмеження використання револьвера під бойовий набій [Frankonia Jaga, Gesamtjahres-katalog 96/97, 7 ME 38] Конструкція даного револьвера дозволяє використовувати його лише як газовий У зазначеному револьвері камори та ствол не є співвісними, внаслідок чого куля, вилітаючи з такого револьверу, вже буде значно деформованою В основу корисної моделі поставлено завдання удосконалення конструкції відомого револьвера для розширення його функціональних можливос СПІВВІСНО 2 Револьвер за п 1, який відрізняється тим, що він виконаний з можливістю використання для нього кулі з еластичного матеріалу 3 Револьвер за п 2, який відрізняється тим, що еластичним матеріалом є гума CM О) О) 1992 тей шляхом суміщення в ньому двох функцій газового револьвера та револьвера під еластичну кулю, а також підвищення його безпеки як револьвера травматичної ди без летальних наслідків і спрощення технології виготовлення Поставлене завдання вирішують тим, що револьвер, що містить монолітний корпус зі стволом, барабан з каморами, який закріплено до корпусу з можливістю обертання, ударно-спусковий механізм, що включає курок, штовхач, спусковий гачок, бойову пружину та собачку, причому встановлено фіксатор для фіксації барабана та термооброблену втулку, згідно з винаходом, додатково містить вкладиш, розміщений в стволі, а термооброблену втулку виконано циліндричною та розташовано вздовж барабана за каморами, причому камори та ствол виконано СПІВВІСНО Для револьвера використовують кулі з еластичного матеріалу, наприклад, з гуми Виконання камор та ствола СПІВВІСНИМИ, дозволяє використовувати револьвер і як газовий, і під еластичну кулю Оснащення револьвера, крім термообробленої кільцевої втулки, ще й вкладишем у стволі, створює неможливість використання його під бойові патрони Вкладиш також створює перешкоди для еластичної кулі, знижуючи м енергію і, тим самим, травматичну дію Виконання втулки кільцевою сприяє спрощенню технології виготовлення Корисна модель пояснюється кресленнями На Фіг 1 зображено револьвер, загальний вигляд, на Фіг 2 - частковий розріз револьверу, на Фіг 3 - вузол ствола Револьвер містить корпус 1 зі стволом 2, барабан 3 з каморами 4, який закріплено до корпусу 1 з можливістю обертання, та ударно-спусковий механізм, що включає курок 5, штовхач 6, спуско Фіг.1 вий гачок 7, бойову пружину 8 та собачку 9 Для фіксації барабана встановлено фіксатор 10 У барабані 3, вздовж нього, за каморами 4 встановлено термооброблену кільцеву втулку 11 Камори 4 та ствол 2 виконано СПІВВІСНО У стволі 2 розташовано вкладиш 12 У револьвері використовують еластичні кулі, наприклад, гумові Револьвер працює наступним чином Спочатку відводять ліворуч барабан 3 (Фіг 2) У камори 4 барабана 3 вставляють патрони та повертають барабан 3 на місце Постріл здійснюють плавним натиском на спусковий гачок 7 При цьому фіксатор 10 виходить із зачеплення з барабаном 3, курок 5 за допомогою штовхача 6 стискує бойову пружину 8, собачка 9 повертає барабан З навколо осі 13 Фіксатор 10 заскакує у паз барабана 3 та фіксує його Спусковий гачок 7 виходить із зачеплення з курком 5 Бойова пружина 8 натискає на штовхач 6, а той, у свою чергу, на курок 5, який розриває капсуль патрона Після цього зі ствола 2 вилітає гумова куля, здійснюючи постріл Термооброблена кільцева втулка 11 та вкладиш 12 створюють перешкоди, при яких неможливо використання у даному револьвері бойових патронів, навіть якщо поміняти барабан Вкладиш 12, крім того, зменшує енергію гумової кулі, послаблюючи її дію на людину, в яку вона може влучити, з метою завдання травматичної дії без летального або тяжких наслідків СПІВВІСНІСТЬ барабана 3 та камор 4 покращує роботу кулі в порівнянні з прототипом, де немає СПІВВІСНОСТІ і куля значно деформується Технічне рішення, що заявляється, використано у револьвері АЕ 38Г, який виготовляється підприємством СП "Шмайсер" Фіг.2 /=\ г Фіг.З Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м Київ, 04050, Україна
