Механізм поперечного фальцювання аркушів

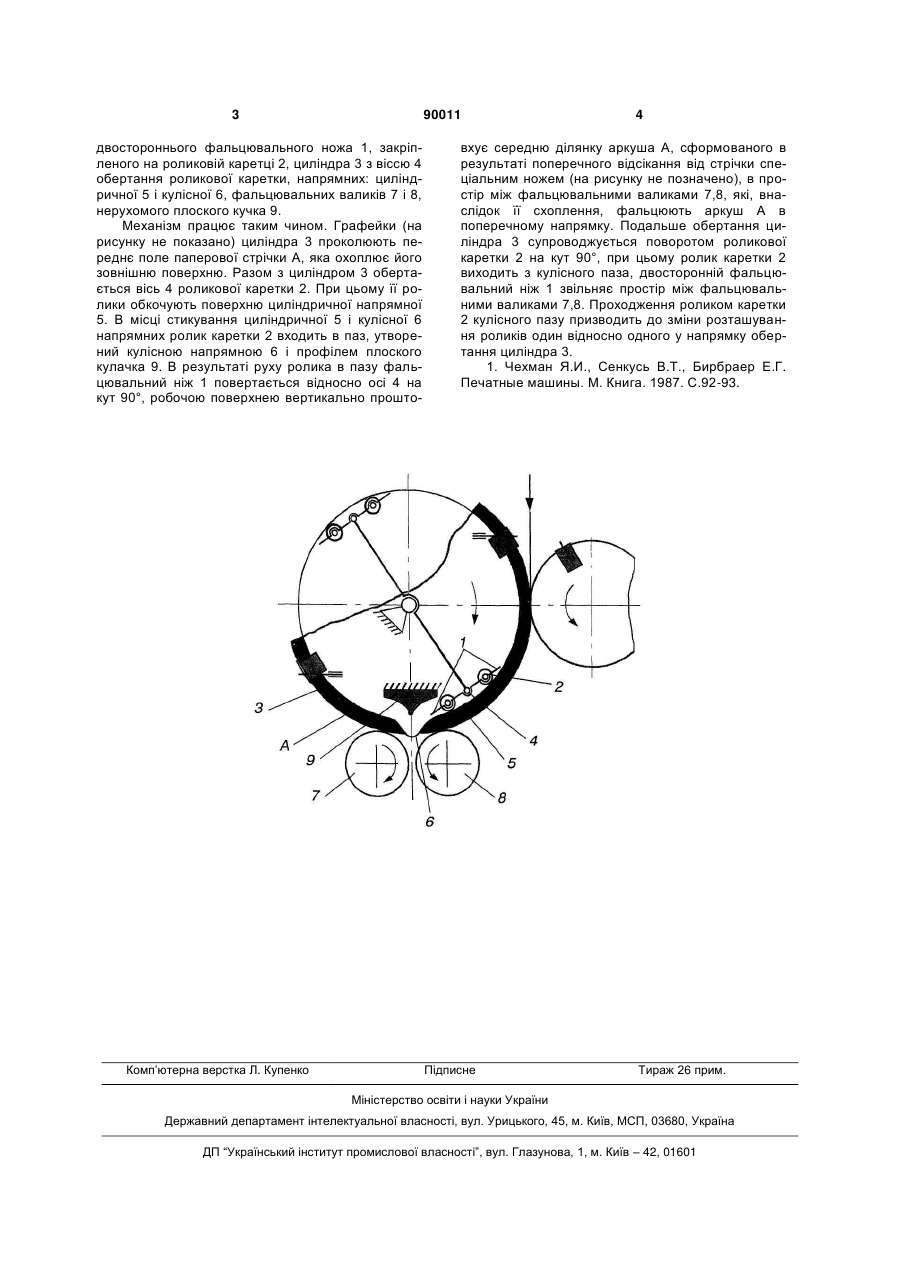

Механізм поперечного фальцювання аркушів, що містить циліндр з роликовою кареткою, на якій закріплений двосторонній фальцювальний ніж, нерухомі циліндричну і кулісну напрямні, фальцювальні валики, засіб спрямування ролика каретки в кулісний паз, який відрізняється тим, що засобом спрямування ролика каретки в кулісний паз є нерухомий плоский кулачок, профіль якого з нерухомою кулісною напрямною утворює криволінійний паз для геометричного замикання ролика каретки. (19) (21) a200803060 (22) 11.03.2008 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) БОСАК ВОЛОДИМИР ОМЕЛЯНОВИЧ, РЕГЕЙ ІВАН ІВАНОВИЧ, СЕНКУСЬ ВАСИЛЬ ТЕОФІЛОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) GB 1203114, 26.08.1970 EP 1156006 A2, 21.11.2001 EP 0436908 A2, 17.09.1991 EP 0335190 A2, 04.10.1989 SU 1377200 A1, 29.02.1988 3 90011 двостороннього фальцювального ножа 1, закріпленого на роликовій каретці 2, циліндра 3 з віссю 4 обертання роликової каретки, напрямних: циліндричної 5 і кулісної 6, фальцювальних валиків 7 і 8, нерухомого плоского кучка 9. Механізм працює таким чином. Графейки (на рисунку не показано) циліндра 3 проколюють переднє поле паперової стрічки А, яка охоплює його зовнішню поверхню. Разом з циліндром 3 обертається вісь 4 роликової каретки 2. При цьому її ролики обкочують поверхню циліндричної напрямної 5. В місці стикування циліндричної 5 і кулісної 6 напрямних ролик каретки 2 входить в паз, утворений кулісною напрямною 6 і профілем плоского кулачка 9. В результаті руху ролика в пазу фальцювальний ніж 1 повертається відносно осі 4 на кут 90°, робочою поверхнею вертикально прошто Комп’ютерна верстка Л. Купенко 4 вхує середню ділянку аркуша А, сформованого в результаті поперечного відсікання від стрічки спеціальним ножем (на рисунку не позначено), в простір між фальцювальними валиками 7,8, які, внаслідок її схоплення, фальцюють аркуш А в поперечному напрямку. Подальше обертання циліндра 3 супроводжується поворотом роликової каретки 2 на кут 90°, при цьому ролик каретки 2 виходить з кулісного паза, двосторонній фальцювальний ніж 1 звільняє простір між фальцювальними валиками 7,8. Проходження роликом каретки 2 кулісного пазу призводить до зміни розташування роликів один відносно одного у напрямку обертання циліндра 3. 1. Чехман Я.И., Сенкусь В.Т., Бирбраер Е.Г. Печатные машины. М. Книга. 1987. С.92-93. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
