Вивідний пристрій машини для обробки аркушів і спосіб виведення аркушів в машині для обробки аркушів

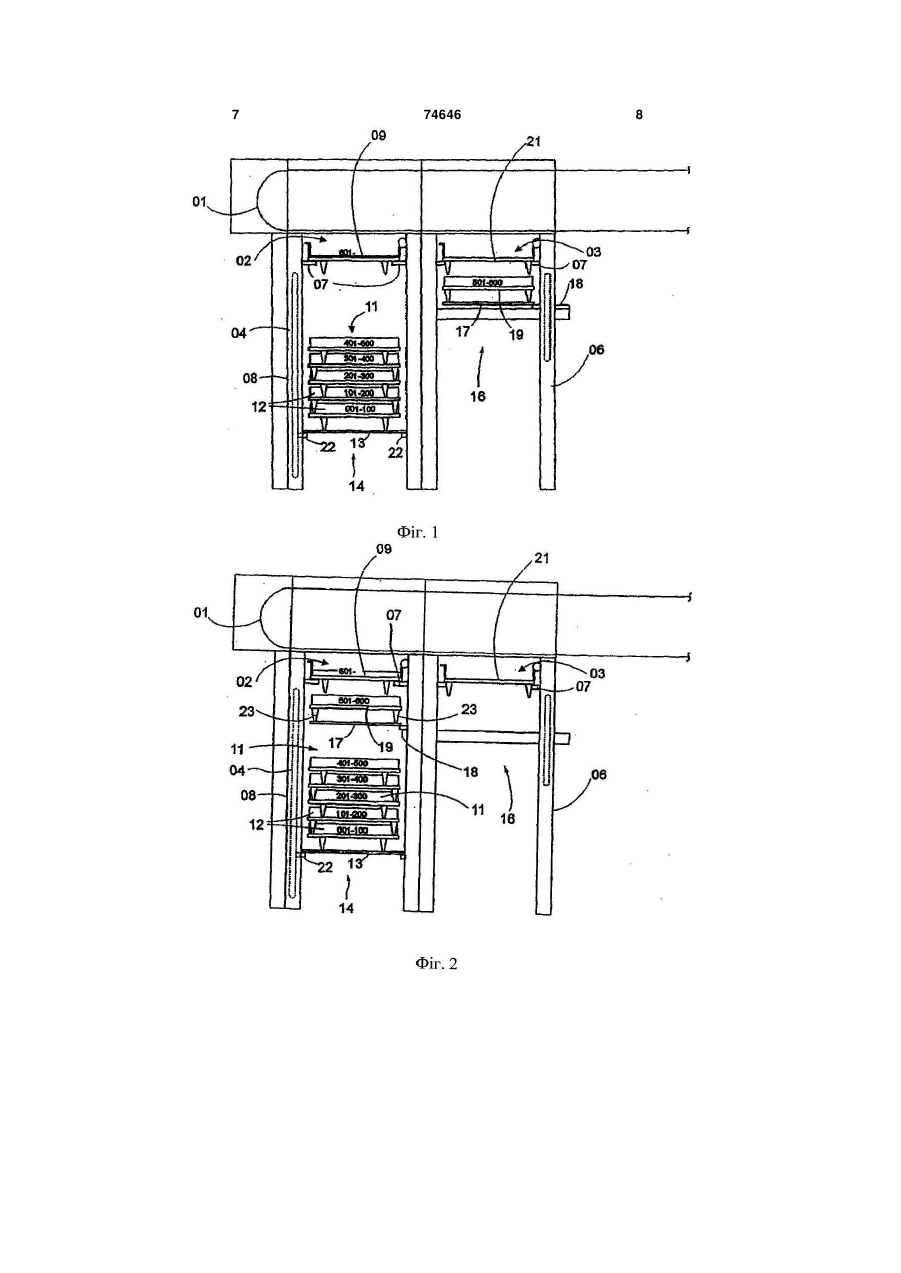

1. Вивідний пристрій машини для обробки аркушів, що містить: вивідний пристрій виконаний з можливістю перемикання між першою (02) і другою (03) вивідними позиціями; перша (02) і друга (03) вивідні позиції розташовані одна за одною відносно транспортного напряму вивідного пристрою; транспортер (14; 16; 18) розташований для транспортування укладених на другій вивідній позиції (03) аркушів до першої вивідної позиції (02); аркуші укладені на піддон (09; 21); на першій вивідній позиції (02) розташований штабель (11) піддонів; транспортер (14; 16; 18) транспортує піддон (09; 21) з укладеними на ньому аркушами з другої вивідної позиції (03) на штабель (11) піддонів першої вивідної позиції (02). 2. Пристрій за п. 1, який відрізняється тим, що транспортер (14; 16; 18) розташований для транспортування піддонів (09; 21) з кожної з вивідних позицій (02; 03) до єдиного штабеля (11) піддонів і штабелювання піддонів (12; 19) на штабелі (11) піддонів. C2 2 (19) 1 3 74646 4 стопу. Щоб уникнути перебою при обробці аркушів ності, однак, має велике значення, зокрема, якщо були розроблені вивідні пристрої для аркушевих аркуші запечатані банкнотами або аналогічними друкарських машин, які мають дві вивідні позиції, цінними паперами. на яких можуть бути утворені стопи аркушів, і які У [СН 464238 А] розкрито аркушевий вивідний виконані з можливістю перемикання між виведенпристрій з двома розташованими один за одним ням аркуша на першій або другій вивідній позиції. стапельними столами. Задній стапельний стіл доЯкщо у такого вивідного пристрою необхідно відданий допоміжному стапелюючому пристрою, за вести стопу аркушів, досить перемкнути на вивід допомогою якого укладені аркуші переміщують з відповідно на іншій вивідній позиції, щоб на ній верхньої вивідної позиції допоміжного стапелююутворилася нова стопа аркушів. Під час цього прочого стола на нижню позицію задньої головної цесу готова стопа може бути відведена. стопи і там укладають на головну стопу. За допомогою такого відомого вивідного приУ [DE 4208547 A1] описаний пристрій для стастрою можуть бути утворені стопи, що містять від пелювання викрійок з гофрованого картону, в якобагатьох сотень до тисяч аркушів. Число аркушів, му стопу утворюють на першій вивідній позиції. в основному, обмежене тільки висотою стопи, аж Потім цю стопу транспортують до другої вивідної до якої стопа аркушів залишається сама по собі позиції і на неї укладають інші викрійки. стабільною і стійкою до перекидання. При цьому У основі винаходу лежить задача створення виникає, однак, проблема, яка полягає в тому, що вивідного пристрою для машини для обробки арпри деяких процесах друку друкарська фарба в кушів і способу виведення аркушів в машині для момент виведення аркушів ще не повністю висохобробки аркушів, з за допомогою яких аркуші можла. Коли аркуші стапелюють у вивідному пристрої, на було б виводити безперебійно. вони всередині стопи майже не можуть висохти, Ця задача вирішується, згідно з винаходом, за так що у високих стоп тиск, якому піддані нижні допомогою ознак пп.1 і 9 формули винаходу. аркуші, може привести до того, що вони злипнутьПереваги, що досягаються за допомогою вися між собою і що фарба буде перенесена з однонаходу, полягають, зокрема, в тому, що, незважаго аркуша на інший. ючи на можливість безперебійного режиму друку, Для запобігання цій небезпеці, наприклад в отримують єдину стопу у вивідному пристрої, в [US 3907274 А], був запропонований вивідний якій аркуші йдуть один за одним в тій же послідовпристрій, згідно з обмежувальною частиною п.1 ності, в якій вони досягли вивідного пристрою, так формули винаходу, в якому аркуші викладають на що нумерація аркушів, що є, зберігається незміннесучу плиту піддону, де вони утворюють стопу ною. невеликої висоти, в якій відсутня небезпека злиЗ цією метою вивідний пристрій забезпечений пання і перенесення фарби. Коли піддон повний, транспортерами для транспортування піддонів з тобто стопа досягла на ньому заданої висоти, його кожною з вивідних позицій до єдиного штабеля і опускають у вивідному пристрої і на його місці родля штабелювання піддонів на цьому штабелі. зміщують новий піддон. Повні піддони укладають Цей штабель розміщений переважно вертикаодин на одний в штабель, в якому кожний піддон льно під першою вивідною позицією, і перший з спирається своїми ніжками на несучу плиту нижтранспортерів призначений для вертикального чележачого піддону, не навантажуючи при цьому опускання піддону з першої вивідної позиції на стопу аркушів, що знаходиться на ньому. штабель. Далі доцільно передбачені другий і треРозміщення нового піддону вимагає кожний тій транспортери, які призначені для вертикальнораз переривання процесу виведення. Для того го опускання піддону з другої вивідної позиції на щоб не довелося переривати роботу друкарської проміжну позицію або для переміщення піддону з машини, встановленої перед вивідним пристроєм, проміжної позиції до штабеля. Третій транспортер відомий з [US 3907274 А] вивідний пристрій також розташований переважно на проміжному рівні між забезпечено двома вивідними позиціями, і потік другою вивідною позицією і верхньою стороною аркушів перемикають кожний раз з однієї вивідної штабеля і передає піддон до першого транспортепозиції на іншу, якщо на одній з них необхідно рора, який здійснює укладання піддону на штабель. змістити новий піддон. Зміна піддону, відбувається Доцільно передбачений переміщуваний по виз торцевого боку вручну. соті тримач для штабеля, так що верхня сторона При виробництві пронумерованої друкарської штабеля може утримуватися на постійному рівні продукції такий режим роботи приводить до того, доти, доки штабель не досягне заданого числа що, якщо передбачити, що на кожний піддон вивопіддонів і не повинен буде відведений. дять n аркушів і аркуші пронумеровані, починаючи Особливо проста конструкція виникає тоді, коз 1-го, перший піддон на першій вивідній позиції ли перший транспортер забезпечує можливість містить від 1 до n аркушів, перший піддон на другій переміщення тримача для штабеля по висоті. вивідній позиції містить від n+1 до 2n аркушів, друВивідний пристрій працює доцільно таким чигий піддон на першій вивідній позиції містить від ном, що кожний раз певне число аркушів на одній 2n+1 до 3n аркушів і т.д. Це означає, що штабелі з вивідних позицій виводять на піддон, потім пепіддонів, що утворюються на двох вивідних позиремикають на виведення іншого певного числа ціях, містять відповідно від 1 до n, від 2n+1 до 3n, аркушів на другій вивідній позиції і під час вивевід 4n+1 до 5пn, ..., і, відповідно, від n+1 до 2n, від дення на другій вивідній позиції піддон транспор3n+1 до 4n аркушів і т.д. Крізна нумерація аркушів, тують з першої вивідної позиції на штабель. Під таким чином, зникає. За рахунок цього утруднючас цього транспортування на другій вивідній поється контроль комплектності аркушів на подальзиції заповнюють наступний піддон і, як тільки він шому етапі їх обробки. Такий контроль комплектбуде повний, перемикають назад на вивід на пер 5 74646 6 шій вивідній позиції, для того щоб транспортувати першій вивідній позиції 02, де на піддоні 09, почипіддон з другої вивідної позиції на штабель. наючи з 601-го аркуша, утворюють нову стопу. Приклад виконання винаходу зображений на На зображеному на Фіг.2 етапі роботи другий кресленні і описаний нижче більш детально. транспортер 16 опустив плиту 17 до нижнього кінНа кресленні зображають: ця ділянки свого руху, а третій транспортер 18 - Фіг.1-3: схематичні вигляди збоку вивідного перемістив його разом з піддоном 19 в першу непристрою на трьох етапах його роботи. сучу раму 04, так що піддон 19 вертикально співВикладений пристрій містить ланцюговий арпадає з штабелем 11. Процес виведення на піддон кушевивідний пристрій з нескінченним ланцюговим 19 тим часом продовжується. вивідним транспортером 01, рух якого схематично Потім перший транспортер 14 починає підійпоказаний на Фіг.1. На ланцюговому вивідному мати штабель 11, так що ніжки 23 піддону 19 потранспортері 01 відомим чином з постійними пропадають на самий верхній піддон 12 штабеля 11. міжками змонтовані ланцюгові захоплювальні сисТретій транспортер 18 втягує розвантажену за теми, конструкція яких відома, наприклад, з [ЕР рахунок цього плиту 17 назад у другу несучу раму 0709329 В1] і які на Фіг.1 не показані. Кожна лан06. цюгова захоплювальна система складається, в Коли це відбулося, перший транспортер 14 основному, з траверси, забезпеченої певним чиспродовжує рухати вгору штабель 11, як це показалом захватів, виконаних з можливістю управління, но на Фіг.3. Піддон 19 знаходиться тут вище за з тим щоб на завантажувальній позиції (не показарівень плити 17 і на невеликій відстані під піддона) затиснути передню кромку друкованого аркуша ном 09, повністю завантаженим тим часом аркуі знов відпустити її на вивідній позиції 02 або 03. шами 601-700. З цього моменту запускають захопДві вивідні позиції 02; 03 знаходяться у верхній лювальні системи вивідного ланцюга, для того частині двох несучих рам 04; 06, що розміщені щоб аркуші, що направляються нею, вивести на поруч одна з одною. Кожна несуча рама 04; 06 піддон 21 на другій вивіднійпозиції 03. містить в своїй верхній частині горизонтально пеПоки плиту 13 підіймають першим транспорреміщувані або поворотні кронштейни 07, кожний з тером 14 за межі показаної на Фіг.3 позиції, ніжки яких змонтований на чотирьох, розташованих по 23 піддону 09 попадають на піддон 19. Розвантакутах несучих рам 04; 06 стояках 08 і в своєму зожені кронштейни 07 втягують, для того щоб звільбраженому на Фіг.1, прибраному всередину несунити піддону 09 шлях вниз. Штабель 11, що склачих рам 04; 06 положенні підтримує піддон 09; 21. дається з семи піддонів 12, знов опускають, і на Штабель 11 піддонів, складений з п'яти в цьовисунених потім знов кронштейнах 07 може бути му прикладі піддонів 12, встановлений на плиті 13, встановлений інший піддон, який, як тільки піддон переміщуваній вгору і вниз на стояках 08 першої 21 повністю завантажений, буде завантажений несучої рами 04. Перший транспортер 14, що приаркушами 801-900. водить плити 13 у вертикальний рух, може бути За рахунок завантаження піддонів, що циклічутворений, наприклад, розміщеними в стояках 08, но чергується на двох вивідних позиціях 02; 03 і що приводяться електродвигуном, нескінченними альтернативного об'єднання завантажених піддоланцюгами з розміщеним на кожному з них кроннів отримують штабель 11, в якому аркуші мають штейном 22 для втримання плити 13, як це схемакрізну нумерацію знизу вгору. тично показано на прикладі лівого переднього стоПерелік посилальних позицій яка 08 несучої рами 04. 01 - ланцюговий вивідний транспортер Другий транспортер 16 для вертикального ру02 - вивідна позиція ху піддонів 19 змонтований у другій несучій рамі 03 - вивідна позиція 06. Його вертикальний хід менше ходу першого 04 - несуча рама транспортера 14. Плита 17 другого транспортера 0516, що служить для підтримки піддону 19, встано06 - несуча рама влена з можливістю горизонтального переміщення 07 - кронштейн за допомогою третього транспортера 18. 08 - стояк На зображеному на Фіг.1 етапі роботи вивідно09 - піддон го пристрою на плиті 13 знаходяться п'ять піддонів 10 12, кожний з яких завантажений стопою з 100 про11 - штабель піддонів нумерованих аркушів. Найнижчий піддон 12 несе 12 - піддон викладені першими аркуші з номерами 1-100, ви13 - плита щележачий - з номерами 101-200 і т.д. аж до п'ято14 - перший транспортер го піддону 12, який несе аркуші 401-500. Повністю 15 завантажений аркушами 501-600 піддон 19 нещо16 - другий транспортер давно опущений з вивідної позиції 03 другим тран17 - плита спортером 16, а на зайнятій ним до того вивідній 18 - третій транспортер позиції 03 встановлений пустий піддон 21 - від 19 - піддон руки або механізмом, що подає (не показаний). 20 Оскільки під час опускання повного піддону 19 і 21 - піддон розміщення нового піддону 21 на другій вивідній 22 - кронштейн позиції 03 виведення здійснити неможливо, було 23 - ніжка зроблене перемикання на виведення аркушів на 7 74646 8 9 Комп’ютерна верстка О. Гапоненко 74646 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
