Водяний пістолет

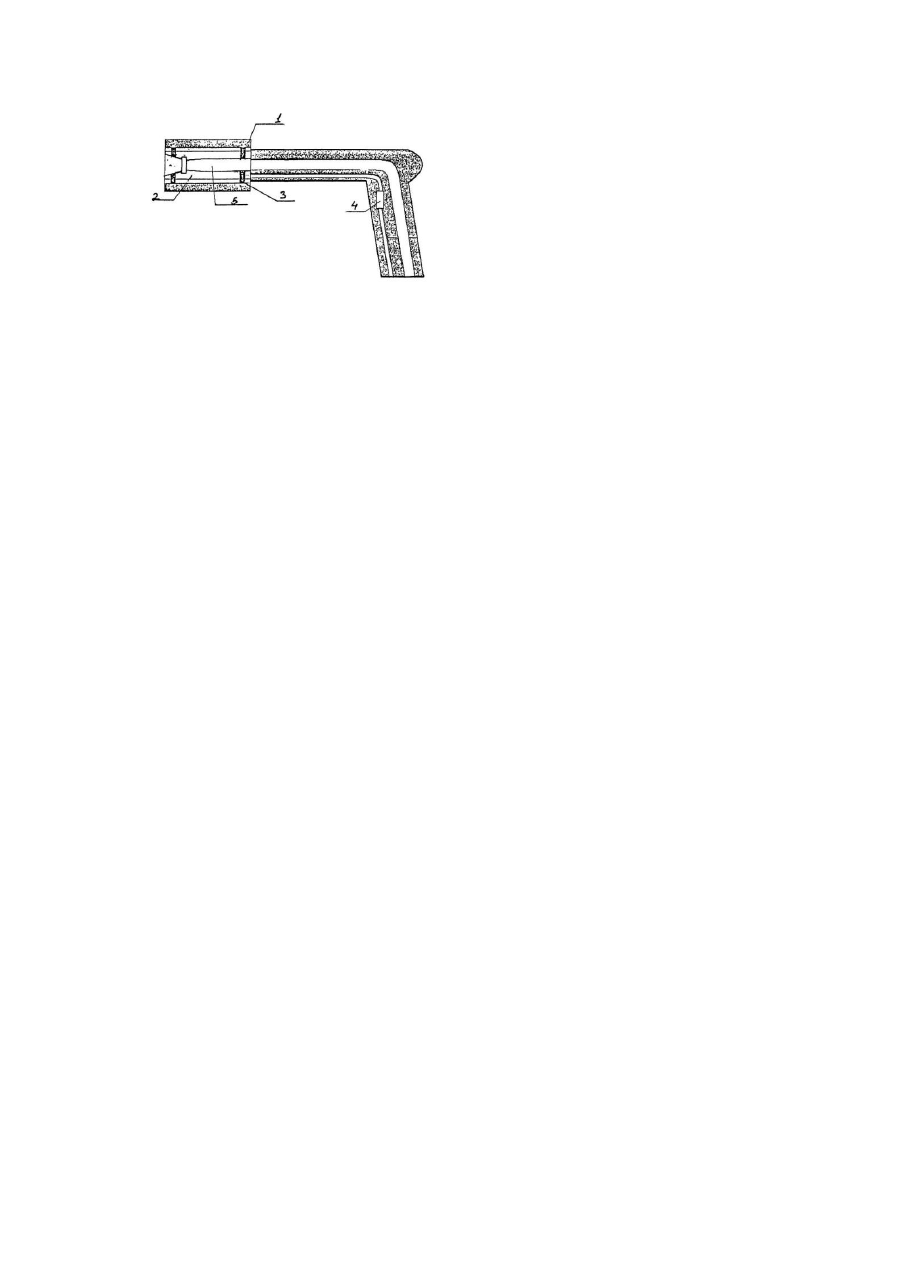

Корисна модель стосується гідродинамічних пристроїв для чищення корпусів суден, зокрема тих, що знаходяться на плаву, а також гідродинамічних споруд від біологічного обростання. Відомим є, обраний найближчим аналогом, водяний пістолет ATR-1503 виробництва Pressure-Washer-Parts, Канада, (pressure-washer-parts.com, 2001) який містить корпус з дулом і рукояткою, в яких виконаний канал для рідини, та пускове обладнання. На кінці дула встановлюється через перехідник насадок, що також має канал для рідини. Очищення поверхонь здійснюється струменем води під високим тиском. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у водяному пістолеті корпусу з дулом, рукояткою та встановленим на кінці дула насадком, з виконаними в них каналом для рідини, пускового обладнання. Технічним результатом корисної моделі є зниження тиску робочої рідини при одночасному підвищенні ефективності очищення водяним пістолетом та безпеки при роботі. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є та обставина, що насадок лише виконує направляючу роль, що для роботи пістолета - очищення поверхні струменем рідини - необхідний тиск біля 90атм. При значному напору існує можливість травмування людини зірваним або зруйнованим насадком. В основу корисної моделі поставлена технічна задача створити конструкцію водяного пістолета, яка б дозволила знизити тиск робочої рідини при одночасному підвищенні ефективності очищення водяним пістолетом та яка б не створювала людині загрозу від уламків на випадок руйнування дула чи насадка. Поставлена технічна задача вирішується тим, що у водяному пістолеті, який містить корпус з рукояткою, дулом та встановленим на кінці дула насадком і з виконаними в них каналами для рідини, пускове обладнання, згідно корисній моделі, як насадок використано кавітаційний насадок з каналом, профіль якого утворений сосно розташованими і послідовно сполученими конфузором, циліндричною камерою, вихідною частиною, навколо насадка встановлено захисний кожух з індукційною обмоткою статора зсередини, насадок зовні постачений вторинною обмоткою ротора і виконаний з можливістю обертання, пістолет постачений регулятором швидкості обертання насадка. Згідно корисній моделі поверхня каналу насадка виконана з термоферитного матеріалу. Між сукупністю суттєви х ознак корисної моделі й технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок: як насадок використано кавітаційний насадок з каналом, профіль якого утворений співвісно розташованими і послідовно сполученими конфузором, циліндричною камерою, вихідною частиною. При кавітації як тільки тиск рідини буде нижчим тиску її газу, у струмені утворяться пухирці рідини, що випарилася. При контакті струменю рідини з поверхнею, що очи щається, ці пухирці закриваються, виділяючи значну енергію, яка здатна видаляти частки бруду чи обростання з поверхні. Використання кавітації для чищення струменем рідини дозволяє використовувати рідину при зниженому тиску. Магнітне поле, яке утворене обмоткою статора зсередини захисного кожуха та обмоткою ротора зсередини насадка-ротора, що обертається, дозволить значно збільшити кількість кавітаційних пухирців і, відповідно, підвищити ефективність очистки. Регулятор швидкості обертання насадка дозволить управляти інтенсивністю кавітації, що є важливим при очищенні поверхонь з різних матеріалів. Виконання поверхні робочого каналу насадка з термоферитного матеріалу - такого, що швидко розігрівається у магнітному полі, також дозволить отримати більшу кількість кавітаційних пухирців. Захисний кожух навколо насадка дозволить зупинити уламки самого насадка при його руйнуванні і захистити людину. Технічний результат буде досягнутий, якщо в конструкції водяного пістолета буде застосована сукупність суттєви х ознак, зазначених у формулі корисної моделі, при відсутності цих ознак технічний результат не може бути досягнутим. Корисна модель проілюстрована графічним матеріалом, де на фігурі схематично зображений водяний пістолет, що має захисний кожух з індукційною обмоткою - статор 1, кавітаційний насадок з вторинною обмоткою - ротор 2, опорні підшипники 3 ротора 2, регулятор швидкості обертання 4 ротора 2, робочий канал кавітаційного насадка 5. Водяний пістолет працює таким чином. Електричний струм через регулятор швидкості обертання 4 подається на статор 1, обмотка якого утворює магнітне поле і внаслідок якого обертається кавітаційний насадок ротор 2. Канал кавітаційного насадка 5 нагрівається, що приводить до інтенсивної кавітації рідини, яка проходить через нього.
