Плитка керамічна

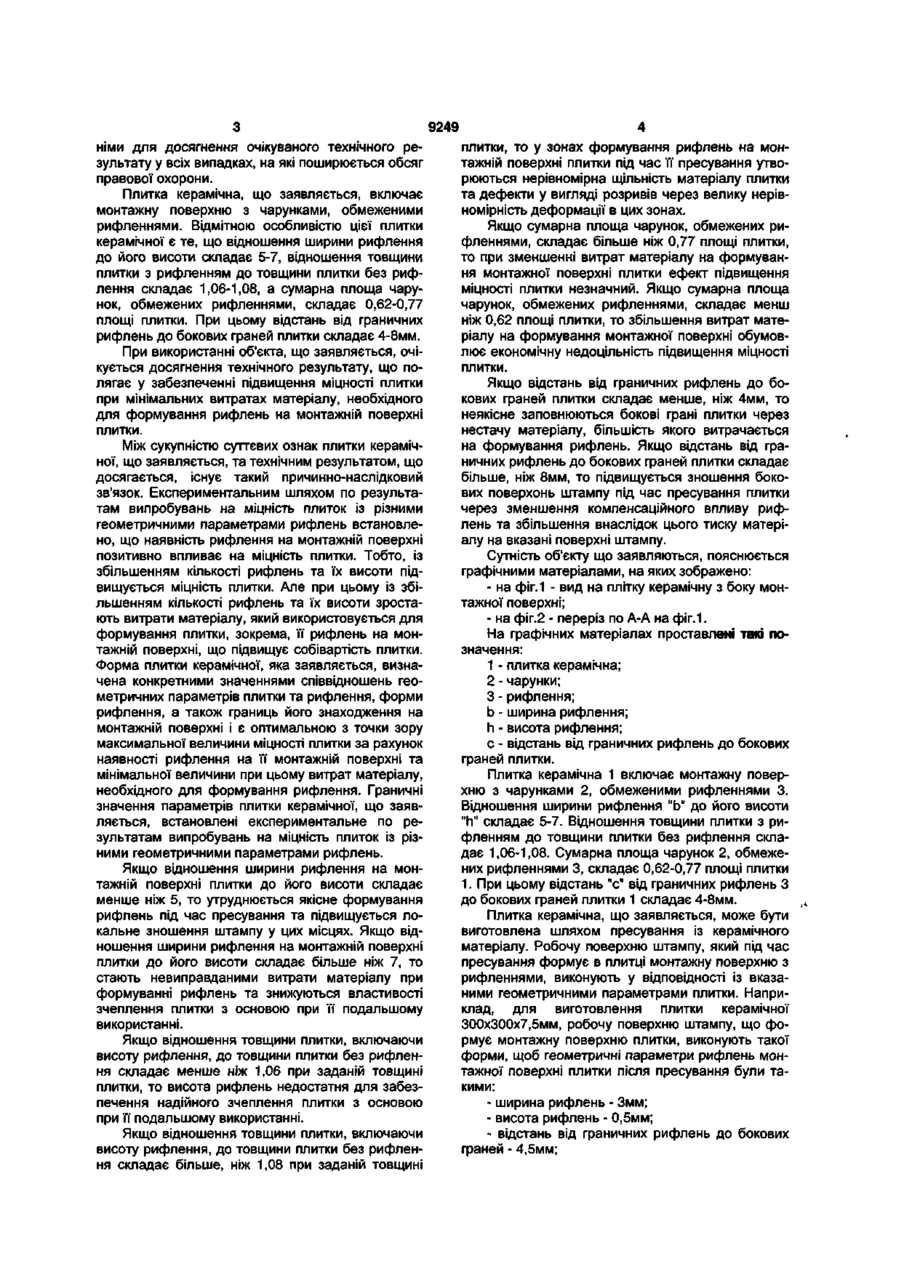

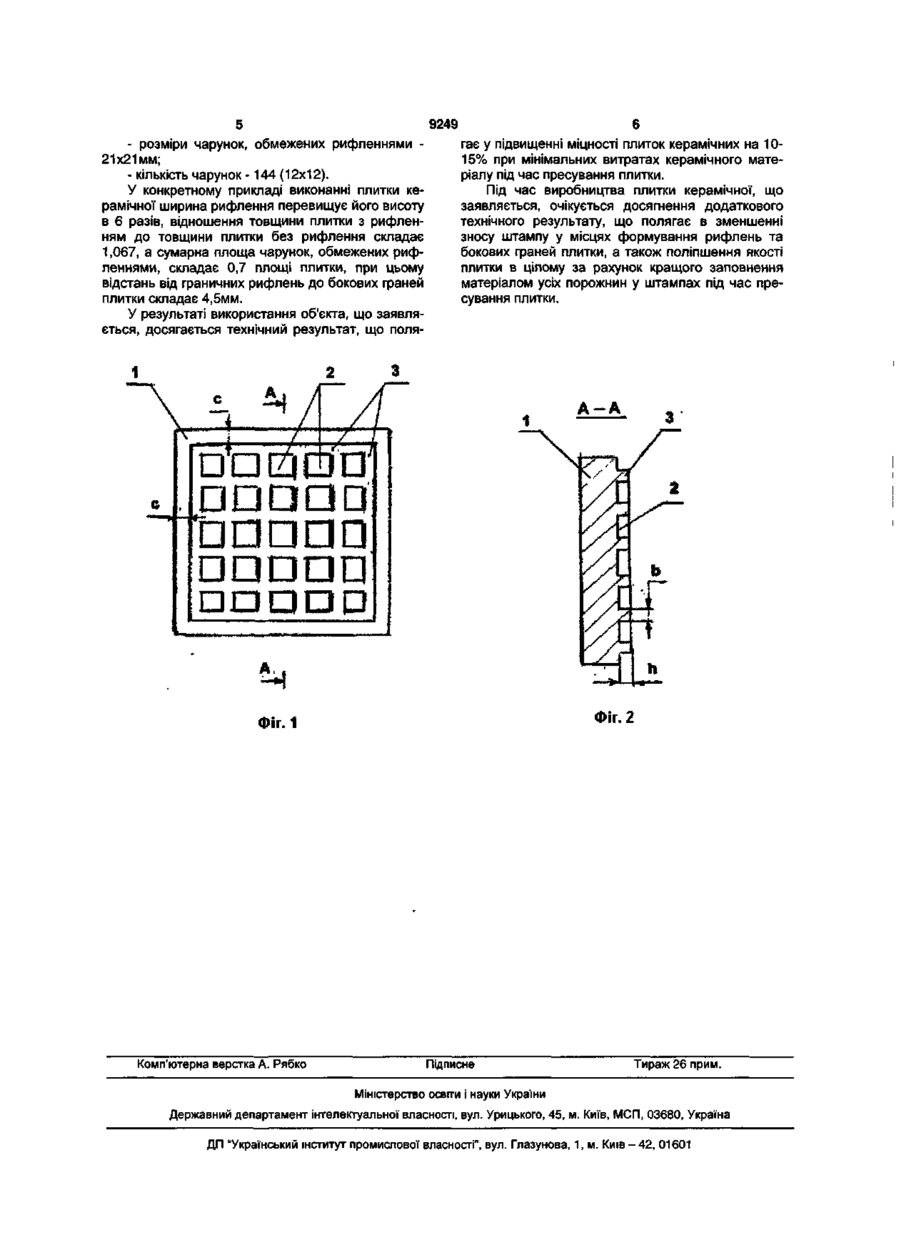

Плитка керамічна, що містить монтажну поверхню з чарунками, обмеженими рифленнями, яка відрізняється тим, що відношення ширини рифлення до його висоти складає 5-7, відношення товщини плитки з рифленням до товщини плитки без рифлення складає 1,06-1,08, а сумарна площа чарунок, обмежених рифленням, складає 0,62-0,77 площі плитки, при цьому відстань від граничних рифлень до бокових граней плитки складає 4-8мм. Об'єкт, що заявляється, відноситься до засобів облицювання елементів будівельних споруд і може бути використаний при виробництві глазурованої або неглазурованої плитки керамічної для покриття підлог та стін житлових та побутових приміщень. Відома плитка керамічна глазурована для внутрішнього облицювання стін, яка включає монтажну поверхню з рифленням. Розміри, форму і кількість рифлень установлює підприємствовиготовлювач, при цьому висота рифлень повинна бути не менше 0,3мм [ГОСТ 6141-91 Плитки керамические глазурованные для внутренней облицовки стен. Технические условия]. У об'єкта, що заявляється, та аналога співпадають такі суттєві ознаки: плитки містять монтажну поверхню з чарунками, обмеженими рифленнями. Одержанню очікуваного технічного результату при використанні аналога перешкоджають такі причини. Відсутність у аналога конкретних значень співвідношень геометричних параметрів плитки та рифлення, а також границь його знаходження на монтажній поверхні не дає можливості оптимізувати форму плитки для зменшення витрат матеріалу, необхідного для формування рифлення на монтажній поверхні плитки при підвищенні її міцності. Найбільш близьким за сукупністю ознак до плитки керамічної, що заявляється, є обрана в якості прототипу плитка керамічна для підлог, яка включає монтажну поверхню з чарунками, обмеженими рифленнями. Розміри, форму і кількість рифлень установлює підприємство-виготовлювач, при цьому висота рифлень повинна бути не мен ше 0,5мм [ДСТУ Б В.2.7-117-2002 (ГОСТ 67872001) Плитки керамічні для підлог. Технічні умови]. У плитці керамічній, що заявляється, і прототипу співпадають такі суттєві ознаки: плитки в обох випадках містять монтажну поверхню з чарунками, обмеженими рифленнями. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що одержанню очікуваного технічного результату при використанні прототипу перешкоджають такі причини. Відсутність у прототипу конкретних значень співвідношень геометричних параметрів плитки та рифлення, форми рифлення, а також границь його знаходження на монтажній поверхні не дає можливості оптимізувати форму плитки для зменшення витрат матеріалу, необхідного для формування рифлення на монтажній поверхні плитки при підвищенні її міцності. В основу об'єкта, що заявляється, поставлено задачу створити таку плитку керамічну, у котрій удосконалення шляхом конкретизації співвідношення геометричних параметрів плитки та рифлення, форми рифлення, а також границь його знаходження на монтажній поверхні плитки дозволило б оптимізувати форму плитки і при її використанні забезпечити досягнення технічного результату, що полягає у забезпеченні підвищення міцності плитки при мінімальних витратах матеріалу, необхідного для формування рифлень на монтажній поверхні плитки. Об'єкт, що заявляється, характеризується такими суттєвими ознаками, які висловлені певними поняттями, достатніми для їх ідентифікації, направлені на вирішення поставленої задачі і є достат со" сч О) 9249 німи для досягнення очікуваного технічного результату у всіх випадках, на які поширюється обсяг правової охорони. Плитка керамічна, що заявляється, включає монтажну поверхню з чарунками, обмеженими рифленнями. Відмітною особливістю цієї плитки керамічної є те, що відношення ширини рифлення до його висоти складає 5-7, відношення товщини плитки з рифленням до товщини плитки без рифлення складає 1,06-1,08, а сумарна площа чарунок, обмежених рифленнями, складає 0,62-0,77 площі плитки. При цьому відстань від граничних рифлень до бокових граней плитки складає 4-8мм. При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає у забезпеченні підвищення міцності плитки при мінімальних витратах матеріалу, необхідного для формування рифлень на монтажній поверхні плитки. Між сукупністю суттєвих ознак плитки керамічної, що заявляється, та технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Експериментальним шляхом по результатам випробувань на міцність плиток із різними геометричними параметрами рифлень встановлено, що наявність рифлення на монтажній поверхні позитивно впливає на міцність плитки. Тобто, із збільшенням кількості рифлень та їх висоти підвищується міцність плитки. Але при цьому із збільшенням кількості рифлень та їх висоти зростають витрати матеріалу, який використовується для формування плитки, зокрема, її рифлень на монтажній поверхні, що підвищує собівартість плитки. Форма плитки керамічної, яка заявляється, визначена конкретними значеннями співвідношень геометричних параметрів плитки та рифлення, форми рифлення, а також границь його знаходження на монтажній поверхні і є оптимальною з точки зору максимальної величини міцності плитки за рахунок наявності рифлення на її монтажній поверхні та мінімальної величини при цьому витрат матеріалу, необхідного для формування рифлення. Граничні значення параметрів плитки керамічної, що заявляється, встановлені експериментальне по результатам випробувань на міцність плиток із різними геометричними параметрами рифлень. Якщо відношення ширини рифлення на монтажній поверхні плитки до його висоти складає менше ніж 5, то утруднюється якісне формування рифлень під час пресування та підвищується локальне зношення штампу у цих місцях. Якщо відношення ширини рифлення на монтажній поверхні плитки до його висоти складає більше ніж 7, то стають невиправданими витрати матеріалу при формуванні рифлень та знижуються властивості зчеплення плитки з основою при її подальшому використанні. Якщо відношення товщини плитки, включаючи висоту рифлення, до товщини плитки без рифлення складає менше ніж 1,06 при заданій товщині плитки, то висота рифлень недостатня для забезпечення надійного зчеплення плитки з основою при її подальшому використанні. Якщо відношення товщини плитки, включаючи висоту рифлення, до товщини плитки без рифлення складає більше, ніж 1,08 при заданій товщині плитки, то у зонах формування рифлень на монтажній поверхні плитки під час її пресування утворюються нерівномірна щільність матеріалу плитки та дефекти у вигляді розривів через велику нерівномірність деформації в цих зонах. Якщо сумарна площа чарунок, обмежених рифленнями, складає більше ніж 0,77 площі плитки, то при зменшенні витрат матеріалу на формування монтажної поверхні плитки ефект підвищення міцності плитки незначний. Якщо сумарна площа чарунок, обмежених рифленнями, складає менш ніж 0,62 площі плитки, то збільшення витрат матеріалу на формування монтажної поверхні обумовлює економічну недоцільність підвищення міцності плитки. Якщо відстань від граничних рифлень до бокових граней плитки складає менше, ніж 4мм, то неякісне заповнюються бокові грані плитки через нестачу матеріалу, більшість якого витрачається на формування рифлень. Якщо відстань від граничних рифлень до бокових граней плитки складає більше, ніж 8мм, то підвищується зношення бокових поверхонь штампу під час пресування плитки через зменшення компенсаційного впливу рифлень та збільшення внаслідок цього тиску матеріалу на вказані поверхні штампу. Сутність об'єкту що заявляються, пояснюється графічними матеріалами, на яких зображено: - на фіг. 1 - вид на плітку керамічну з боку монтажної поверхні; - на фіг.2 - переріз по А-А на фіг. 1. На графічних матеріалах проставлені такі позначення: 1 - плитка керамічна; 2 - чарунки; 3 - рифлення; b - ширина рифлення; h - висота рифлення; с - відстань від граничних рифлень до бокових граней плитки. Плитка керамічна 1 включає монтажну поверхню з чарунками 2, обмеженими рифленнями 3. Відношення ширини рифлення "Ь" до його висоти "h" складає 5-7. Відношення товщини плитки з рифленням до товщини плитки без рифлення складає 1,06-1,08. Сумарна площа чарунок 2, обмежених рифленнями 3, складає 0,62-0,77 площі плитки 1. При цьому відстань "с" від граничних рифлень З до бокових граней плитки 1 складає 4-8мм. Плитка керамічна, що заявляється, може бути виготовлена шляхом пресування із керамічного матеріалу. Робочу поверхню штампу, який під час пресування формує в плитці монтажну поверхню з рифленнями, виконують у відповідності із вказаними геометричними параметрами плитки. Наприклад, для виготовлення плитки керамічної 300х300х7,5мм, робочу поверхню штампу, що формує монтажну поверхню плитки, виконують такої форми, щоб геометричні параметри рифлень монтажної поверхні плитки після пресування були такими: - ширина рифлень - Змм; - висота рифлень - 0,5мм; - відстань від граничних рифлень до бокових граней - 4,5мм; 9249 - розміри чарунок, обмежених рифленнями 21х21мм; - кількість чарунок -144 (12x12). У конкретному прикладі виконанні плитки керамічної ширина рифлення перевищує його висоту в 6 разів, відношення товщини плитки з рифленням до товщини плитки без рифлення складає 1,067, а сумарна площа чарунок, обмежених рифленнями, складає 0,7 площі плитки, при цьому відстань від граничних рифлень до бокових граней плитки складає 4,5мм. У результаті використання об'єкта, що заявляється, досягається технічний результат, що поля гає у підвищенні міцності плиток керамічних на 1015% при мінімальних витратах керамічного матеріалу під час пресування плитки. Під час виробництва плитки керамічної, що заявляється, очікується досягнення додаткового технічного результату, що полягає в зменшенні зносу штампу у місцях формування рифлень та бокових граней плитки, а також поліпшення якості плитки в цілому за рахунок кращого заповнення матеріалом усіх порожнин у штампах під час пресування плитки. А-А попар Фіг. 2 ФІГ. 1 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
